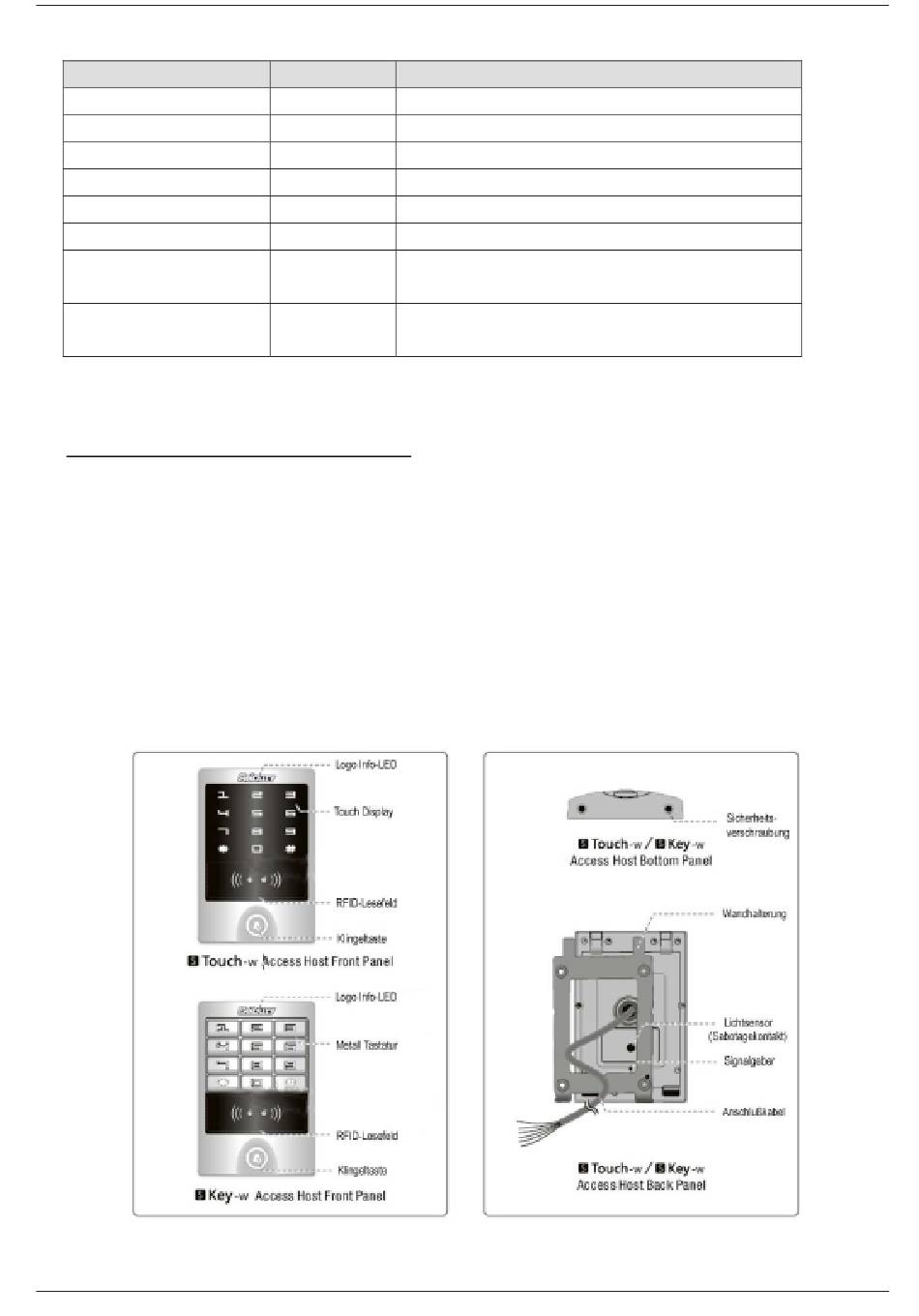

Verkabelung
Ader Farben
Rot
Schwarz
Grün
Weiß
Braun
Gelb
Blau
Grau
Achtung !!! Verdrahtung der Klingeltaste
Die Klingeltaste ist potentialfrei und mit einem Schutzwiderstand versehen.
Der Innenwiderstand beträgt je nach Druck mind. 30 Ohm. Die Kontakte dürfen mit
max. 100mA bei 12V belastet werden. Bei höheren Leistungen ist ein Relais oder
Doorbell-Decoder dazwischenzuschalten, da es sonst zu irreparablen Beschädigungen am
Klingelkontakt kommt.
Bedienelemente
Copyright by I-KEYS
Funktion
+12 V
12-14V stabilisierte Gleichspannung
GND
Masse 0V
DO
Wiegand D0
D1
Wiegand D1
LED
LED Eingang
BZ
Buzzer Eingang
Door Bell
Türgong (Relaiskontakt–Schließer, muss mit Strom-
versorgung für den Türgong verbunden werden)
Door Bell
Türgong (Relaiskontakt–Schließer, muss mit dem
Türgong verbunden werden)
Seite 3
Beschreibung
