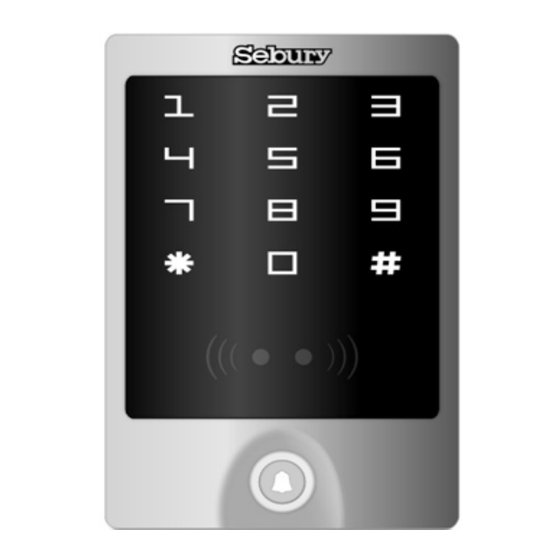

- Seite 1 -sTouch / sKey- Stand-Alone RFID Zutrittssystem Bedienungsanleitung Seite 1 Copyright by I-KEYS...
- Seite 2 Das sTouch / sKey verfügt zusätzlich über einen Klingelknopf für die Verwendung ihres Türgong. Weiterhin wird der Anschluss eines externen Taster und Türkontakt unterstützt. sTouch / sKey kann mit einem Manager PIN-Code oder 2 Manager Transponderkarten verwaltet werden. Weiterhin wird ein Bedrohungscode und Bedrohungstransponder unterstützt.
-
Seite 3: Installation
Der Innenwiderstand beträgt je nach Druck mind. 30 Ohm. Die Kontakte dürfen mit max. 100mA bei 12V belastet werden. Bei höheren Leistungen ist ein Relais oder Doorbell-Decoder dazwischenzuschalten, da es sonst zu irreparablen Beschädigungen am Klingelkontakt kommt. Seite 3 Copyright by I-KEYS... - Seite 4 Bedienelemente Verdrahtung Seite 4 Copyright by I-KEYS...
- Seite 5 Seite 5 Copyright by I-KEYS...
- Seite 6 Karten nacheinander vorhalten. Die Speicherplatz Nummer (Benutzer ID) wir dabei automatisch hochgezählt. 2. Manager ADD vorhalten Benutzer hinzufügen mit Programmiercode (5 Varianten) Programmierschritt Tastenkombination (Manager Code) # 1. Programmierung starten 2. Transponder hinzufügen: (automatische 1 (Transponder vorhalten)# Seite 6 Copyright by I-KEYS...
- Seite 7 Zutrittsart konfigurieren Programmierschritt Tastenkombination (Manager Code) # 1. Programmierung starten 2. Zutritt nur mit Transponder ODER 2. Zutritt mit Transponder und PIN-Code (die Standard PIN lautet: 1234# und wird geändert durch: * Einlesen Transponder Seite 7 Copyright by I-KEYS...
- Seite 8 Alarm Sabotagekontakt Wenn der sTouch / sKey im laufenden Betrieb demontiert wird, wird das akustische Alarmsignal aktiviert (Sabotagekontakt). Dafür muss der Sabotagesensor mit: (Manager Code) #841#* aktiviert werden. Türkontakt Alarm Wenn bei montiertem Türkontakt die Tür ohne Berechtigung geöffnet wird, wird das akustische Alarmsignal und der Alarmausgang im Smart Terminal aktiviert.
- Seite 9 Rückmeldesignal Ding-Dong Erweiterte Funktions- und Konfigurationsmöglichkeiten Programmiercode Eingabe Funktion Beenden (Manager Code) # Transponder Manager Hinzufügen Transponder (Karte) erstellen einlesen Transponder Manager Löschen Transponder (Karte) erstellen einlesen Transponder Bedrohungstransponder (Karte) erstellen einlesen Seite 9 Copyright by I-KEYS...
- Seite 10 Aktivierung Betriebsart Wiegand Reader 4-6 Ziffern werden als Transponder ID gesendet Tastendruck wird als 4 bit Ausgabe gesendet (Werkseinstellung) Tastendruck wird als 8 bit Ausgabe gesendet Alarm beenden Alarmfunktionen Programmiercode Eingabe Funktion Beenden Seite 10 Copyright by I-KEYS...
- Seite 11 Wiegandmodus 34bit: (Manager Code) # 72 34 # Ausgabeformat virtuelle Nummer: (Manager Code) # 73 0 # Beispiele: Ausgabe des PIN-Codes (4-6 stellig) bei unterschiedlichen Wiegand-Übertragungen Eingabe am sKey/sTouch Reader Interpretation mit Wiegand 26 Interpretation mit Wiegand 34 0001...
- Seite 12 Nutzertabelle Objektadresse:___________________________________ Bereich:__________________ Etage:__________________ Tür:_____________________ PIN Code (4-6 Ziffern) Name Benutzer-ID (1 bis 2000) Transponder Nr. (8-stellig) Seite 12 Copyright by I-KEYS...
- Seite 13 Der Innenwiderstand beträgt je nach Druck mind. 30 Ohm. Die Kontakte dürfen mit max. 100mA bei 12V belastet werden. Bei höheren Leistungen ist ein Relais oder Doorbell-Decoder dazwischenzuschalten, da es sonst zu irreparablen Beschädigungen am Klingelkontakt kommt. Seite 13 Copyright by I-KEYS...
