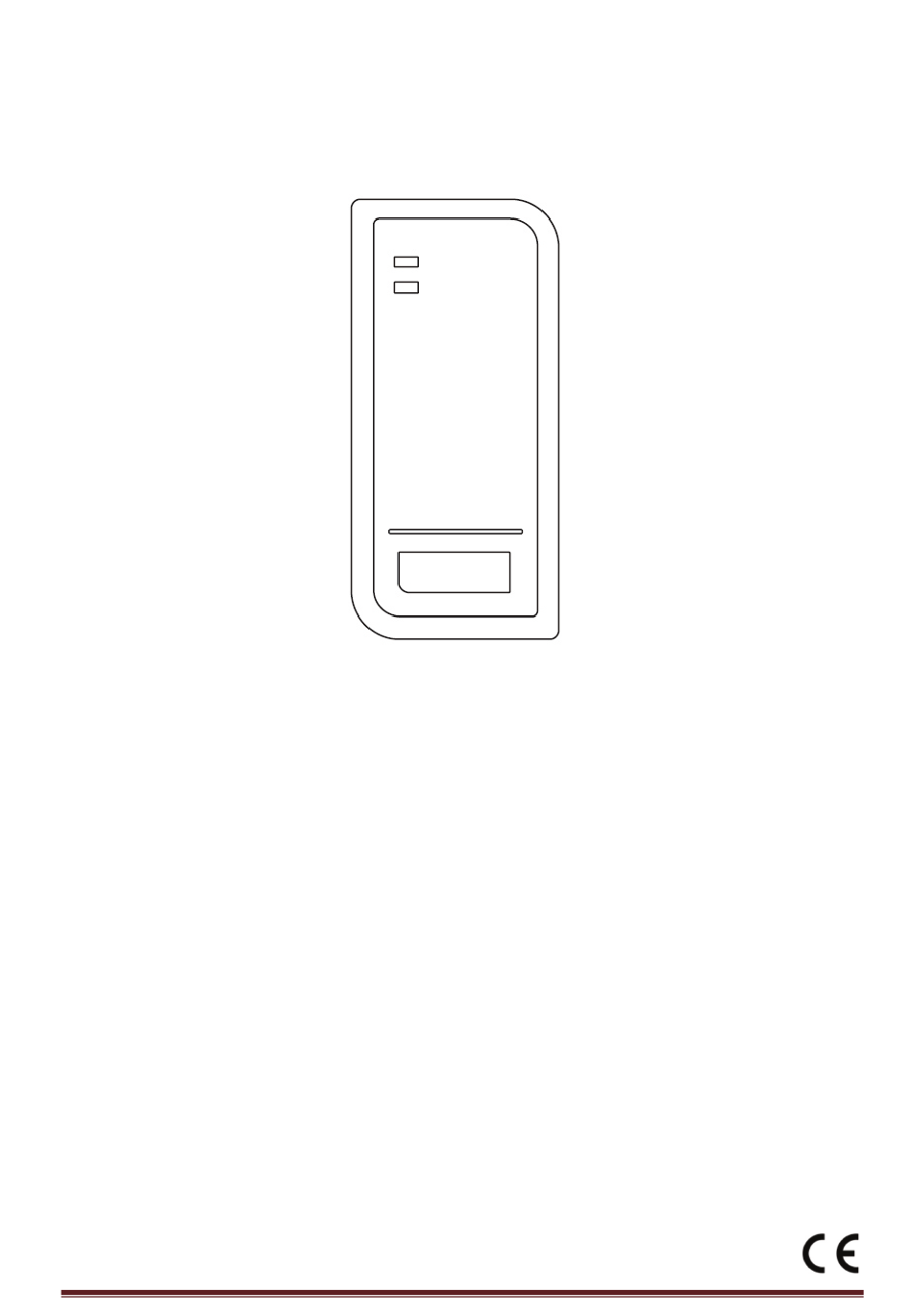

- Seite 1 Stand-Alone RFID Zutrittssystem S2-EM S2-MI DTZ001 Bedienungsanleitung Copyright by I-KEYS Seite 1...
- Seite 2 -40ć bis 60ć Material Schwarz oder Weiß Farbe 102x48x20mm Maße 110g Gewicht 170g Brutto Gewicht inkl. Verpackung Packungsinhalt RFID System: 1 Programmierkarten: 2 IR-Fernbedienung: 1 Diode IN4004 (Schutzdiode): 1 Schrauben˖ 2 x Φ3*25mm Dübel˖2 Schraubendreher˖ 1 Copyright by I-KEYS Seite 2...
-
Seite 3: Installation
Abbildung kann abweichen Verkabelung Ader Farben Funktion Beschreibung Power + 9-18V stabilisierte Gleichspannung Schwarz Masse 0V Weiß Relais Ausgang Arbeitsstrom (Normaly Open) Braun Gemeinsamer Relais Eingang Grün Relais Eingang Ruhestrom (Normaly Closed) Gelb OPEN Optionaler Tastereingang Copyright by I-KEYS Seite 3... - Seite 4 Verdrahtung Beispiel 1: Elektrischer Türöffner (Arbeitsstrom) offen bei Bestromung Bemerkung: Die eingezeichnete Schutzdiode schützt die Relaiskontakte des Gerätes Beispiel 2: Garagentorantrieb (Potentialfrei) Schaltspannung vom Torantrieb Copyright by I-KEYS Seite 4...
-
Seite 5: Generelle Informationen
γ(Manager Code) # Werkseinstellung 123456 Programmierung verlassen γ Ändern des Manager Codes Programmierschritt Tastenkombination 1. Programmierung starten γ( Manager Code) # 0˄Neuer Manger Code˅#˄nochmal neuer Manager Code˅# 2. Neuen Manager Code vergeben 3. Programmierung verlassen γ Copyright by I-KEYS Seite 5... - Seite 6 [S2-MI: 4 (1-99) # ] ODER 3 0 # [S2-MI: 4 0 # ] 2. Dauerschaltung (statisch) Das Relais schaltet nach Transponder Erkennung EIN und verbleibt bis zur nächsten Erkennung. EIN-AUS-EIN … usw. 3. Exit Copyright by I-KEYS Seite 6...
- Seite 7 Nach zwei Signaltönen die gelbe Ader entfernen. Die LED-Anzeige wechselt auf Gelb, jetzt erst die Manager Add Karte vorhalten, danach die Manager Delete Karte vorhalten die LED wechselt auf Rot. Die Werkseinstellung war erfolgreich. Bemerkung: Alle Einstellungen werden zurückgesetzt, die bereits eingespeicherten Transponder bleiben aber erhalten. Copyright by I-KEYS Seite 7...
- Seite 8 Drei Töne Verlassen des Programmiermodus Rote LED leuchtet Ein Ton Relais An Grüne LED leuchtet Ein Ton Alarm Rote LED blinkt schnell Tonintervalle Nutzertabelle Objektadresse:___________________________________ Bereich:__________________ Etage:__________________ Tür:_____________________ Name Benutzer-ID (1 bis 2000) Transpondernummer (8-stellig) Copyright by I-KEYS Seite 8...
