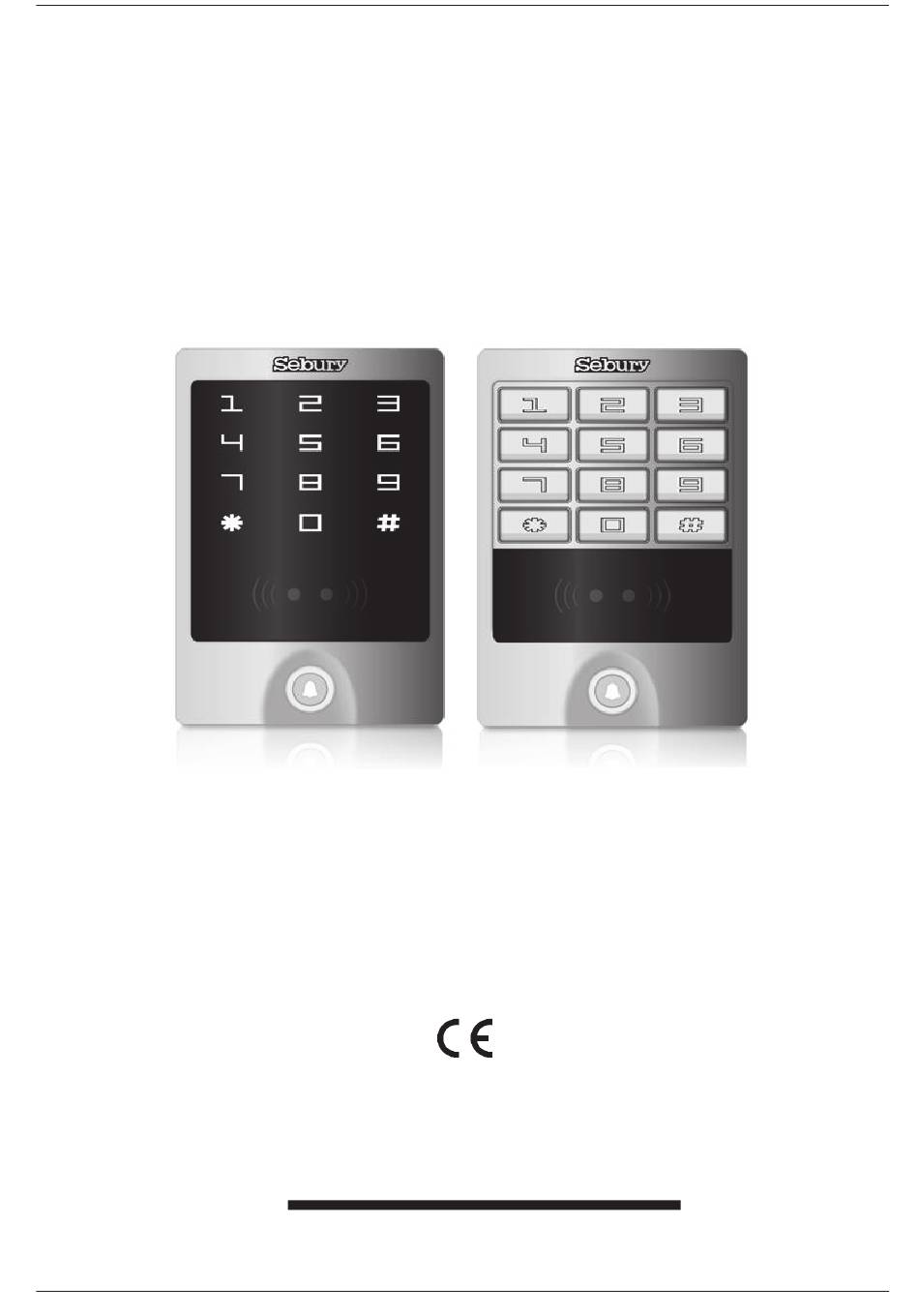

- Seite 1 -sTouch / sKey- RFID und PIN-Code Reader Bedienungsanleitung Seite 1 Copyright by I-KEYS...
-
Seite 2: Installation
Der sTouch / sKey Reader ist ein kompakter wasserdichter RFID und PIN-Code Reader mit Wiegand Schnittstelle. Der sTouch / sKey Reader wird als Lesegerät für RFID und PIN-Code an Controllern für die Zutrittskontrolle mit Wiegand Schnittstelle verwendet. Es werden parallel zwei RFID Verfahren gelesen (EM4102/4100 und HID Proximity ) Der sTouch / sKey verfügt zusätzlich über einen Klingelknopf für die Verwendung ihres Türgong. - Seite 3 Der Innenwiderstand beträgt je nach Druck mind. 30 Ohm. Die Kontakte dürfen mit max. 100mA bei 12V belastet werden. Bei höheren Leistungen ist ein Relais oder Doorbell-Decoder dazwischenzuschalten, da es sonst zu irreparablen Beschädigungen am Klingelkontakt kommt. Bedienelemente Seite 3 Copyright by I-KEYS...
- Seite 4 Werkseinstellungen wiederherstellen Programmierschritt 1. Gerät von der Stromversorgung trennen 2. Stromversorgung wiederherstellen und innerhalb von 2s die * Taste drücken 3. * Taste loslassen Zur Bestätigung des Reset werden zwei kurze Pieptöne ausgegeben 3. Programmierung verlassen Seite 4 Copyright by I-KEYS...
- Seite 5 Alarmauslösung Sabotagekontakt Wenn der sTouch / sKey im laufenden Betrieb demontiert wird, wird das akustische Alarmsignal aktiviert (Sabotagekontakt). Dafür muss der Sabotagesensor mit: (Manager Code) #841#** aktiviert werden. Der Alarm kann mit einem Manager-Transponder oder dem Manager Code zurückgesetzt werden.
- Seite 6 Wiegandmodus 34bit: (Manager Code) # 72 34 # Ausgabeformat virtuelle Nummer: (Manager Code) # 73 0 # Beispiele: Ausgabe des PIN-Codes (4-6 stellig) bei unterschiedlichen Wiegand-Übertragungen Eingabe am sKey/sTouch Reader Interpretation mit Wiegand 26 Interpretation mit Wiegand 34 0001 1000 1000...
- Seite 7 Der Innenwiderstand beträgt je nach Druck mind. 30 Ohm. Die Kontakte dürfen mit max. 100mA bei 12V belastet werden. Bei höheren Leistungen ist ein Relais oder Doorbell-Decoder dazwischenzuschalten, da es sonst zu irreparablen Beschädigungen am Klingelkontakt kommt. Seite 7 Copyright by I-KEYS...
