Sicherheitshinweise
Bitte lesen Sie die Anleitung sorgfältig vor Installation und Inbetriebnahme.
•
Lernen Sie die Handsender nicht ein während der Torantrieb in Betrieb ist um ein versehentliches Betätigen zu vermeiden.
•
•
Das Signal kann durch andere Funkeinrichtungen in der Umgebung gestört werden (z.B. Babyphone oder ähnliches mit gleicher Frequenz).
Daher darf das Produkt nicht für Einrichtungen mit hohem Sicherheitsrisiko verwendet werden (z.B. Kräne, Pressen oder ähnliches)
•
Handsender gehören nicht in Kinderhände.
•
Betätigen Sie die Handsender nur in Sichtweite zum Tor.
•
Handsender dürfen ausschließlich von Personen bedient werden die in die Anlage eingewiesen sind.
•
Schützen Sie die Handsender und den Funkempfänger vor Regen, Schnee und direkter Sonneneinstrahlung, sowie Staub.
Der Funkempfänger ist nur für trockene Räume vorgesehen.
•
Wird der Funkempfänger zu nahe an der Steuerplatine des Torantriebs angebracht, kann es zu Störungen kommen.
•
WICHTIG! Schalten Sie unbedingt die Spannung aus, bevor Sie den Funkempfänger anschließen!
•
Technische Daten
• Spannungsversorgung: 85-265V AC
• Stromaufnahme: <0,5 W
• Frequenz: 433,92 MHz Rolling-Code
• Betriebstemperatur: -20°C - +60°C
• Max Speicher: 300 Kodierungen
• Kanäle: 2
• Artikelnummer: ST201009
• Modellnummer: Schartec R5203
DIP-Schalter
DIP1
ON
Kanal 1 = halten
OFF Kanal 1 = Impuls

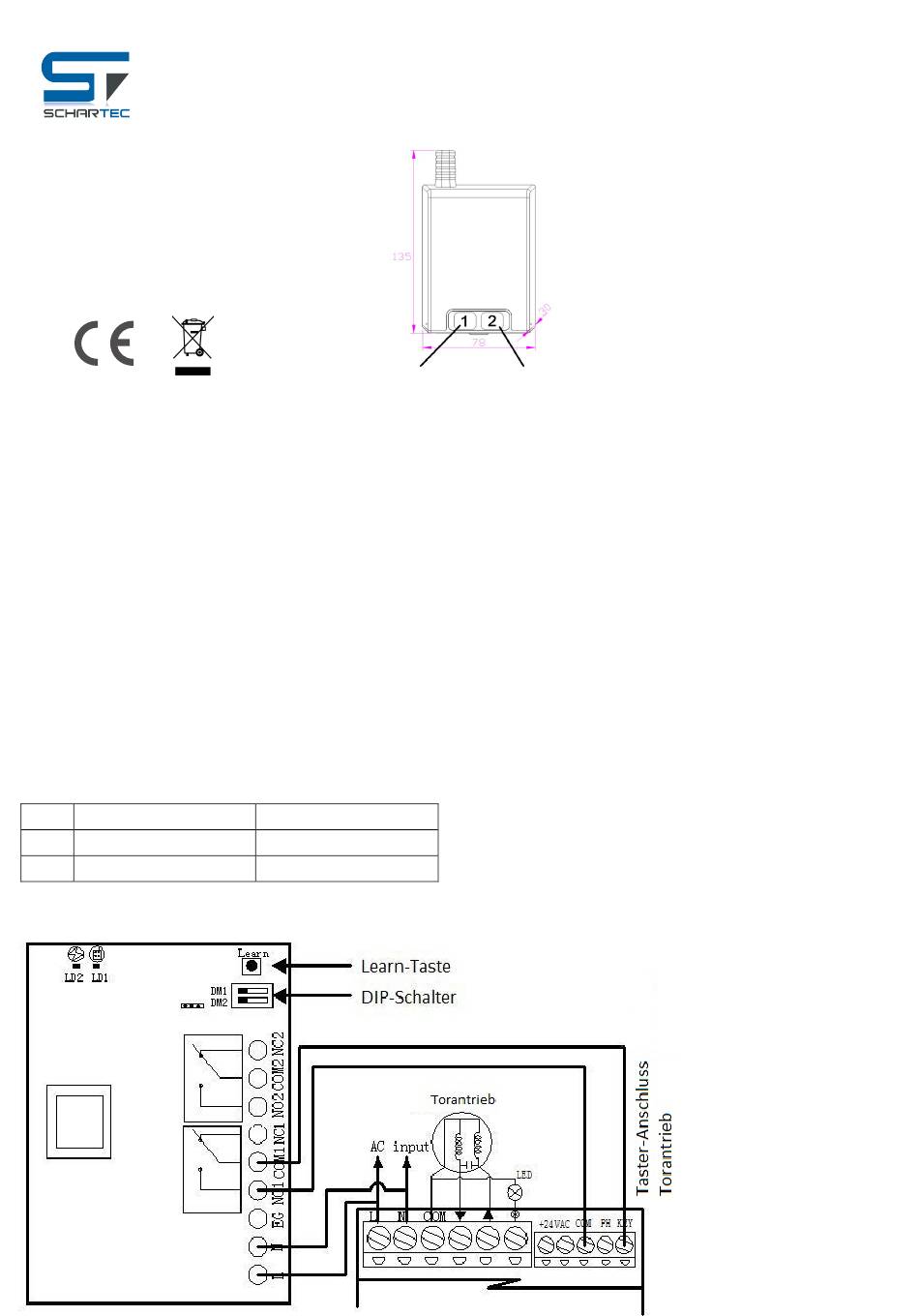

Anschluss Torantrieb
Schartec Externer
Funkempfänger R5203
Taster Kanal 1
DIP2
Kanal 2 = halten
Kanal 2 = Impuls
Taster Kanal 2
ACHTUNG! Anschlusskabel nicht zu lang wählen, da
es sonst zu Störungen oder Problemen kommen kann!
ACHTUNG Lebensgefahr!! Spannung ausschalten
und auf Spannungsfreiheit prüfen vor dem
Anschließen!
Werbung
Inhaltszusammenfassung für Schartec R5203
- Seite 1 • Stromaufnahme: <0,5 W • Frequenz: 433,92 MHz Rolling-Code • Betriebstemperatur: -20°C - +60°C • Max Speicher: 300 Kodierungen • Kanäle: 2 • Artikelnummer: ST201009 • Modellnummer: Schartec R5203 DIP-Schalter DIP1 DIP2 Kanal 1 = halten Kanal 2 = halten...
- Seite 2 Handsender ist nun eingelernt. Vereinfachte EU-Konformitätserklärung (CE) Hiermit erklärt Schartec, dass der Funkanlagentyp Schartec R5203 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU- Konformitätserklärung kann unter der folgenden Internetadresse angefordert werden: www.schartec.de Als Händler für den Vertrieb von elektronischen, batteriebetriebenen Geräten sind wir gesetzlich verpflichtet unsere Kunden auf folgendes hinzuweisen: Elektro- und Elektronik- Geräte, sowie Batterien dürfen nicht als Haus- oder Restmüll entsorgt werden, sondern müssen in den dafür eingerichteten...
- Seite 3 • Frequency: 433.92 MHz Rolling-Code • Operating Temperature: -20°C - +60°C • Max Memory: 300 Codes • Channels: 2 • Article number: ST201009 • Model number: Schartec R5203 DIP-Switches DIP1 DIP2 Channel 1 = Switch (Deadman) Channel 2 = Switch (Deadman)
- Seite 4 Now press "Button 1" twice in succession on the new remote. The new remote has now been coded in. Simplified EU Declaration of Conformity (CE) Schartec hereby declares that the radio equipment type Schartec R5203 complies with Directive 2014/53/EU. The full text of the EU Declaration of Conformity can be requested at the following Internet address: www.schartec.de...
