Sicherheitshinweise
•
Bitte lesen Sie die Anleitung sorgfältig vor Installation und Inbetriebnahme.
•
Lernen Sie die Handsender nicht ein während der Torantrieb in Betrieb ist um ein versehentliches Betätigen zu vermeiden.
•
Das Signal kann durch andere Funkeinrichtungen in der Umgebung gestört werden (z.B. Babyphone oder ähnliches mit gleicher Frequenz).
Daher darf das Produkt nicht für Einrichtungen mit hohem Sicherheitsrisiko verwendet werden (z.B. Kräne oder ähnliches)
•
Handsender gehören nicht in Kinderhände.
Betätigen Sie die Handsender nur in Sichtweite zum Tor.
•
•
Handsender dürfen ausschließlich von Personen bedient werden die in die Anlage eingewiesen sind.
•
Schützen Sie die Handsender und den Funkempfänger vor Regen, Schnee und direkter Sonneneinstrahlung, sowie Staub.
Der Funkempfänger ist nur für trockene Räume vorgesehen.
•
•
Wird der Funkempfänger zu nahe an der Steuerplatine des Torantriebs angebracht, kann es zu Störungen kommen.
•
Bei zu langen Anschlussleitungen kann die Funktion des Funkempfängers beeinträchtigt werden.
Technische Daten
• Spannungsversorgung: 12-24 V AC/DC
• Frequenz: 433,92 MHz Rolling-Code
• Statischer Arbeitsstrom: ≤ 7mA
• Betriebstemperatur: -20°C - +60°C
• Kontaktstrom: ≤ 10mA
• Max Speicher: 500 Kodierungen
• Kanäle: 2
• Artikelnummer: ST201002
• Modellnummer: Schartec MFE R5114

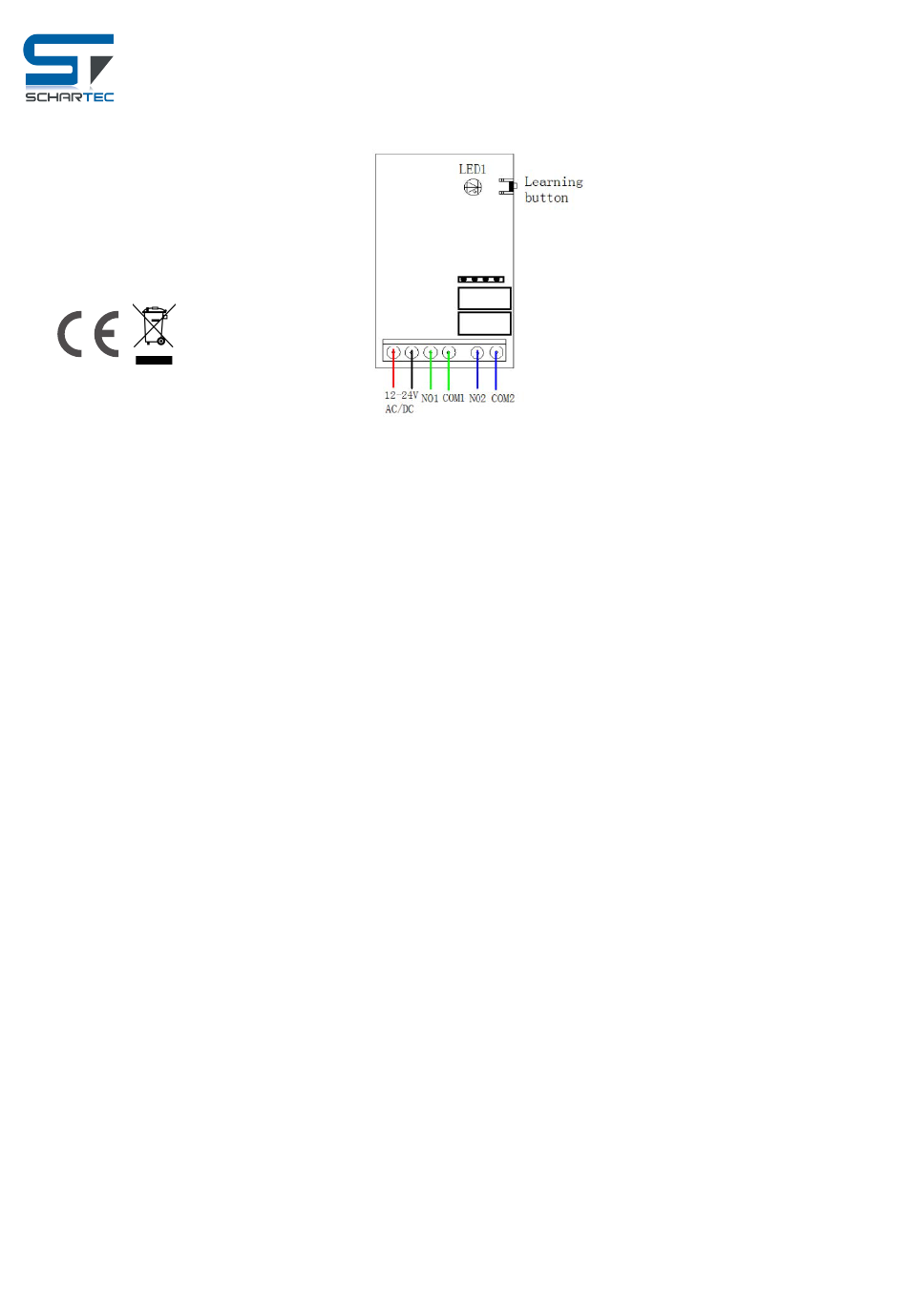

Anschlüsse
• 12-24 V AC/DC = Spannungsversorgung (links +/ rechts -)
• NO1 + COM1 = Ausgang 1 (Kanal 1)
• NO2 + COM2 = Ausgang 2 (Kanal 2) (nicht benutzt mit 1 Kanal Handsender)
Programmierung
1. Handsender einlernen: Drücken Sie den "Learning Button", die LED leuchtet rot. Drücken Sie der Handsender-Taster zweimal hintereinander, die
LED flackert rot 6 Mal, leuchtet anschließend wieder grün. Dies bedeutet der Lernvorgang ist abgeschlossen.
2. Handsender löschen: Drücken und halten Sie den "Learning Button", die LED leuchtet rot. Nach ca. 8 Sekunden wird die LED grün, lassen Sie nun
den "Learning Button" wieder los. Die LED leuchtet nun noch einmal kurz rot auf und wird dann wieder grün. Der Löschvorgang ist nun beendet.
Hiermit erklärt Schartec, dass der Funkanlagentyp Schartec MFE R5114 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-
Konformitätserklärung kann unter der folgenden Internetadresse angefordert werden: www.schartec.de
Als Händler für den Vertrieb von elektronischen, batteriebetriebenen Geräten sind wir gesetzlich verpflichtet unsere Kunden auf folgendes hinzuweisen:
Elektro- und Elektronik- Geräte, sowie Batterien dürfen nicht als Haus- oder Restmüll entsorgt werden, sondern müssen in den dafür eingerichteten
Annahme- und Sammelstellen abgegeben werden. Die vollständige Fassung des Batteriegesetzes finden Sie hier:
Schartec Externer Funkempfänger
MFE R5114
Vereinfachte EU-Konformitätserklärung (CE)
http://www.gesetze-im-internet.de/battg/index.html
