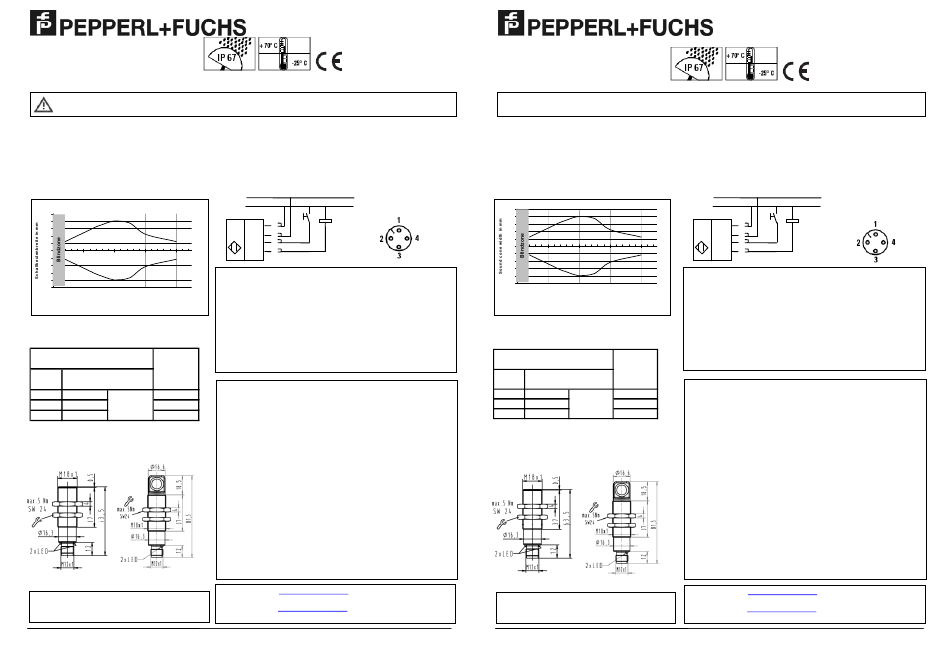

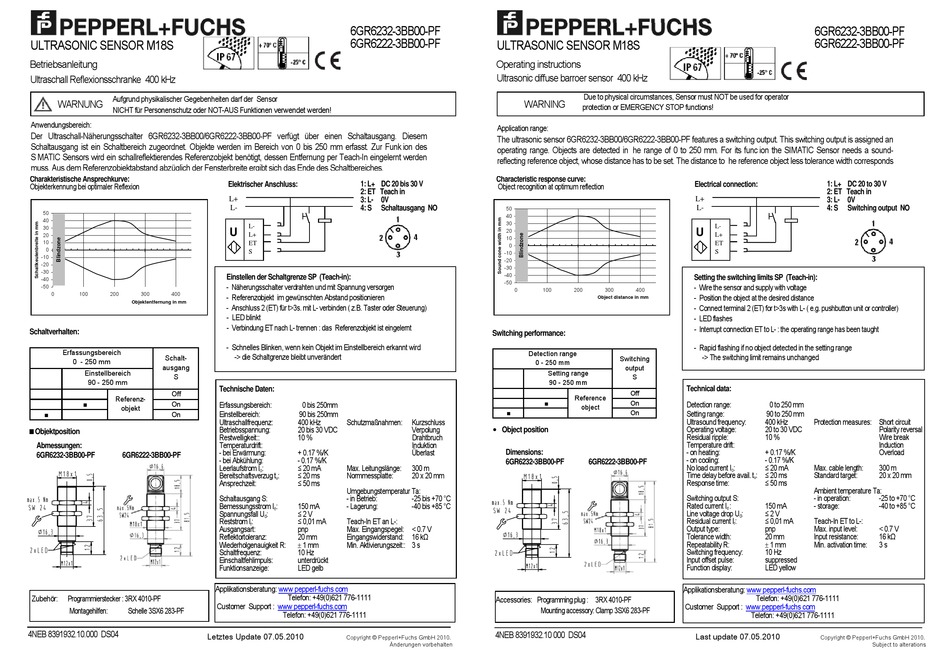

Pepperl+Fuchs M18S Betriebsanleitung

ULTRASONIC SENSOR M18S
Betriebsanleitung
Ultraschall Reflexionsschranke 400 kHz
Aufgrund physikalischer Gegebenheiten darf der Sensor
WARNUNG
NICHT für Personenschutz oder NOT-AUS Funktionen verwendet werden!
Anwendungsbereich:
Der Ultraschall-Näherungsschalter 6GR6232-3BB00/6GR6222-3BB00-PF verfügt über einen Schaltausgang. Diesem
Schaltausgang ist ein Schaltbereich zugeordnet. Objekte werden im Bereich von 0 bis 250 mm erfasst. Zur Funk ion des
S MATIC Sensors wird ein schallreflektierendes Referenzobjekt benötigt, dessen Entfernung per Teach-In eingelernt werden
muss. Aus dem Referenzobjektabstand abzüglich der Fensterbreite ergibt sich das Ende des Schaltbereiches.
Charakteristische Ansprechkurve:
Objekterkennung bei optimaler Reflexion
50
40
30
20
10
0
-10
-20
-30
-40
-50
0 100 200 300 400
Objektentfernung in mm
Schaltverhalten:
Erfassungsbereich
Schalt-
0 - 250 mm
ausgang
Einstellbereich
S
90 - 250 mm
Off
Referenz-
■ On
objekt
■ On
■ Objektposition
Abmessungen:
6GR6232-3BB00-PF 6GR6222-3BB00-PF
Zubehör: Programmierstecker : 3RX 4010-PF
Montagehilfen: Schelle 3SX6 283-PF
4NEB 8391932.10.000 DS04
Letztes Update 07.05.2010
6GR6232-3BB00-PF
6GR6222-3BB00-PF
1: L+ DC 20 bis 30 V
Elektrischer Anschluss:
2: ET Teach in
L+
3: L- 0V
L- 4: S Schaltausgang NO
L-
U
L+
ET
S
Einstellen der Schaltgrenze SP (Teach-in):
- Näherungsschalter verdrahten und mit Spannung versorgen
- Referenzobjekt im gewünschten Abstand positionieren
- Anschluss 2 (ET) für t>3s. mit L- verbinden ( z.B. Taster oder Steuerung)
- LED blinkt
- Verbindung ET nach L- trennen : das Referenzobjekt ist eingelernt
- Schnelles Blinken, wenn kein Objekt im Einstellbereich erkannt wird
-> die Schaltgrenze bleibt unverändert
Technische Daten:
Erfassungsbereich: 0 bis 250mm
Einstellbereich: 90 bis 250mm
Ultraschallfrequenz: 400 kHz Schutzmaßnahmen:
Betriebsspannung: 20 bis 30 VDC
Restwelligkeit:: 10 %
Temperaturdrift:
- bei Erwärmung: + 0.17 %/K
- bei Abkühlung: - 0.17 %/K
Leerlaufstrom I : ≤ 20 mA Max. Leitungslänge:
o
Bereitschaftsverzug t : ≤ 20 ms Normmessplatte:
v
Ansprechzeit: ≤ 50 ms
Umgebungstemperatur Ta:
Schaltausgang S: - in Betrieb:
Bemessungsstrom I : 150 mA - Lagerung:
e
Spannungsfall U : ≤ 2 V
d
Reststrom I : ≤ 0,01 mA Teach-In ET an L-:
r
Ausgangsart: pnp Max. Eingangspegel: < 0.7 V
Reflektortoleranz: 20 mm Eingangswiderstand: 16 kΩ
 1 mm
Wiederholgenauigkeit R: Min. Aktivierungszeit:: 3 s
Schaltfrequenz: 10 Hz
Einschaltfehlimpuls: unterdrückt
Funktionsanzeige: LED gelb
Applikationsberatung: www pepperl-fuchs com
Telefon: +49(0)621 776-1111
Customer Support : www pepperl-fuchs.com
Telefon: +49(0)621 776-1111
Copyright © Pepperl+Fuchs GmbH 2010.
Änderungen vorbehalten
ULTRASONIC SENSOR M18S
Operating instructions
Ultrasonic diffuse barroer sensor 400 kHz
Due to physical circumstances, Sensor must NOT be used for operator
WARNING
protection or EMERGENCY STOP functions!
Application range:
The ultrasonic sensor 6GR6232-3BB00/6GR6222-3BB00-PF features a switching output. This switching output is assigned an
operating range. Objects are detected in he range of 0 to 250 mm. For its func ion the SIMATIC Sensor needs a sound-
reflecting reference object, whose distance has to be set. The distance to he reference object less tolerance width corresponds
Characteristic response curve:
Object recognition at optimum reflection
50
40
30
20
10
0
-10
-20
-30
-40
-50
0 100 200
Switching performance:
Detection range
0 - 250 mm
Setting range
90 - 250 mm
Reference
■
object
■
Kurzschluss
Verpolung
• Object position
Drahtbruch
Induktion
Überlast Dimensions:
6GR6232-3BB00-PF 6GR6222-3BB00-PF
300 m
20 x 20 mm
-25 bis +70 °C
-40 bis +85 °C
Accessories: Programming plug : 3RX 4010-PF
Mounting accessory: Clamp 3SX6 283-PF
4NEB 8391932.10 000 DS04
Electrical connection:
L+
L-
L-
U
L+
ET
S
Setting the switching limits SP (Teach-in):
- Wire the sensor and supply with voltage
300 400
- Position the object at the desired distance
Object distance in mm
- Connect terminal 2 (ET) for t>3s with L- ( e.g. pushbutton unit or controller)
- LED flashes
- Interrupt connection ET to L- : the operating range has been taught
- Rapid flashing if no object detected in the setting range
-> The switching limit remains unchanged
Switching
output
S
Technical data:
Off
On Detection range: 0 to 250 mm
On
Setting range: 90 to 250 mm
Ultrasound frequency: 400 kHz
Operating voltage: 20 to 30 VDC
Residual ripple: 10 %
Temperature drift:
- on heating: + 0.17 %/K
- on cooling: - 0.17 %/K
No load current I : ≤ 20 mA
o
Time delay before avail. t : ≤ 20 ms
v
Response time: ≤ 50 ms
Switching output S:
Rated current I : 150 mA
e
Line voltage drop U : ≤ 2 V
d
Residual current I : ≤ 0,01 mA
r
Output type: pnp
Tolerance width: 20 mm
Repeatability R:  1 mm
Switching frequency: 10 Hz
Input offset pulse: suppressed
Function display: LED yellow
Applikationsberatung: www pepperl-fuchs.com
Telefon: +49(0)621 776-1111
Customer Support : www.pepperl-fuchs com
Telefon: +49(0)621 776-1111
Last update 07.05.2010
6GR6232-3BB00-PF
6GR6222-3BB00-PF
1: L+ DC 20 to 30 V
2: ET Teach in
3: L- 0V
4: S Switching output NO
Protection measures: Short circuit
Polarity reversal
Wire break
Induction
Overload
Max. cable length: 300 m
Standard target: 20 x 20 mm
Ambient temperature Ta:
- in operation: -25 to +70 °C
- storage: -40 to +85 °C
Teach-In ET to L-:
Max. input level: < 0.7 V
Input resistance: 16 kΩ
Min. activation time: 3 s
Copyright © Pepperl+Fuchs GmbH 2010.
Subject to alterations
