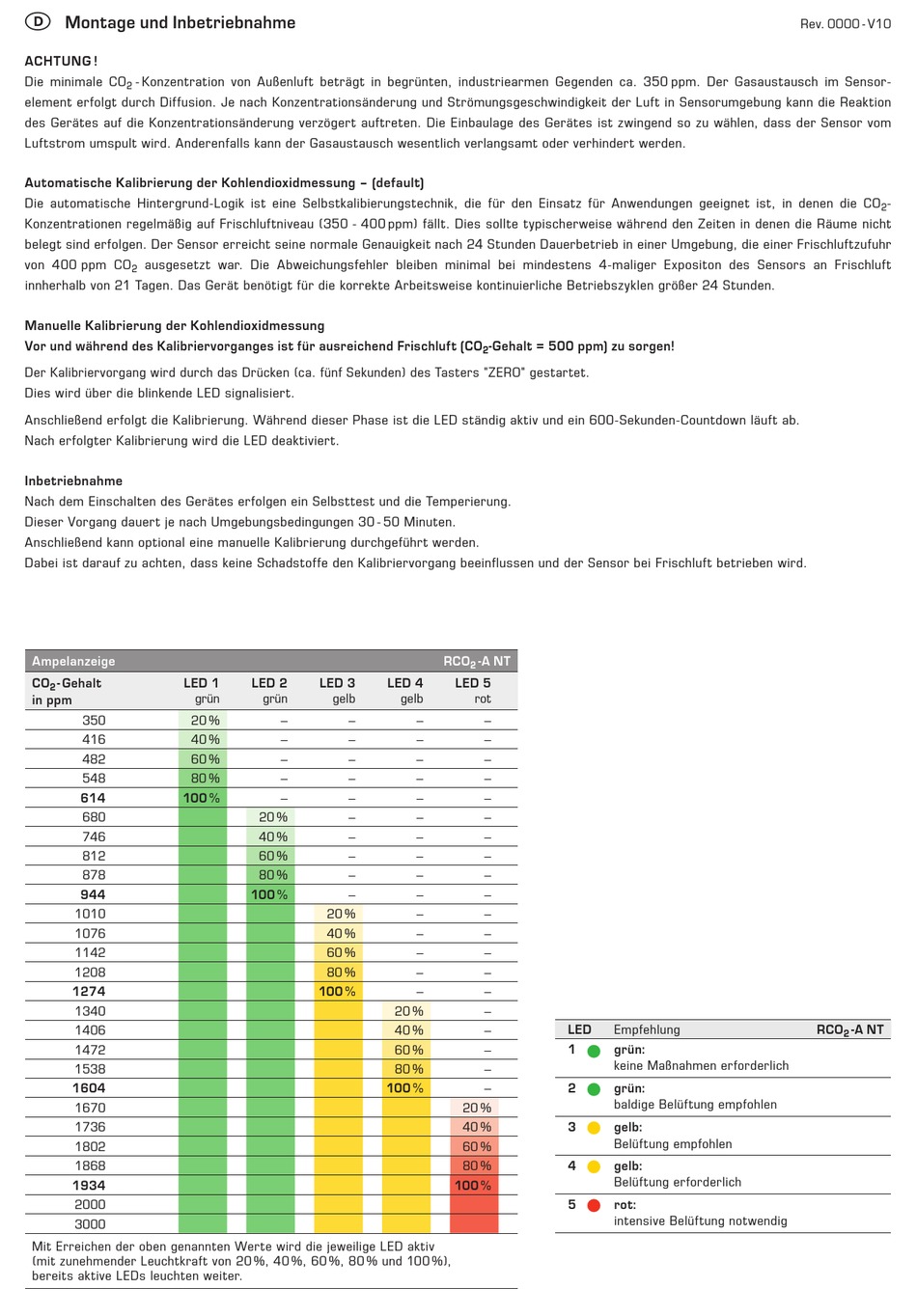

Montage und Inbetriebnahme
ACHTUNG !
Die minimale CO
- Konzentration von Außenluft beträgt in begrünten, industrie armen Gegenden ca. 350 ppm. Der Gasaustausch im Sensor-
2
element erfolgt durch Diffusion. Je nach Konzentrationsänderung und Strömungs geschwindigkeit der Luft in Sensor umgebung kann die Reaktion
des Gerätes auf die Konzentrationsänderung verzögert auftreten. Die Einbaulage des Gerätes ist zwingend so zu wählen, dass der Sensor vom
Luftstrom umspult wird. Anderenfalls kann der Gasaustausch wesentlich verlangsamt oder verhindert werden.
Automatische Kalibrierung der Kohlendioxidmessung – (default)
Die automatische Hintergrund-Logik ist eine Selbstkalibierungstechnik, die für den Einsatz für Anwendungen geeignet ist, in denen die CO
Konzentrationen regelmäßig auf Frischluftniveau (350 - 400 ppm) fällt. Dies sollte typischerweise während den Zeiten in denen die Räume nicht
belegt sind erfolgen. Der Sensor erreicht seine normale Genauigkeit nach 24 Stunden Dauerbetrieb in einer Umgebung, die einer Frischluftzufuhr
von 400 ppm CO
ausgesetzt war. Die Abweichungs fehler bleiben minimal bei mindestens 4-maliger Expositon des Sensors an Frischluft
2
innherhalb von 21 Tagen. Das Gerät benötigt für die korrekte Arbeitsweise kontinuierliche Betriebszyklen größer 24 Stunden.
Manuelle Kalibrierung der Kohlendioxidmessung
Vor und während des Kalibriervorganges ist für ausreichend Frischluft (CO
Der Kalibriervorgang wird durch das Drücken (ca. fünf Sekunden) des Tasters "ZERO" gestartet.
Dies wird über die blinkende LED signalisiert.
Anschließend erfolgt die Kalibrierung. Während dieser Phase ist die LED ständig aktiv und ein 600-Sekunden-Countdown läuft ab.
Nach erfolgter Kalibrierung wird die LED deaktiviert.
Inbetriebnahme
Nach dem Einschalten des Gerätes erfolgen ein Selbsttest und die Temperierung.
Dieser Vorgang dauert je nach Umgebungsbedingun gen 30 - 50 Minuten.
Anschließend kann optional eine manuelle Kalibrierung durchgeführt werden.
Dabei ist darauf zu achten, dass keine Schadstoffe den Kalibriervorgang beeinflussen und der Sensor bei Frischluft betrieben wird.
Ampelanzeige
CO
- Gehalt
LED 1
2
in ppm
grün
350
20 %
416
40 %
482
60 %
548
80 %
614
100 %
680
746
812
878
944
1010
1076
1142
1208
1274
1340
1406
1472
1538
1604
1670
1736
1802
1868
1934
2000
3000
Mit Erreichen der oben genannten Werte wird die jeweilige LED aktiv
(mit zunehmender Leuchtkraft von 20 %, 40 %, 60 %, 80 % und 100 %),
bereits aktive LEDs leuchten weiter.
LED 2
LED 3
LED 4
grün
gelb
gelb
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
20 %
–
–
40 %
–
–
60 %
–
–
80 %
–
–
100 %
–
–
20 %
–
40 %
–
60 %
–
80 %
–
100 %
–
20 %
40 %
60 %
80 %
100 %
-Gehalt = 500 ppm) zu sorgen!
2
RCO
-A NT
2
LED 5
rot
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
LED
Empfehlung
–
1
grün:
–
keine Maßnahmen erforderlich
–
2
grün:
–
baldige Belüftung empfohlen
20 %
40 %
3
gelb:
Belüftung empfohlen
60 %
80 %
4
gelb:
Belüftung erforderlich
100 %
5
rot:
intensive Belüftung notwendig
