Hc

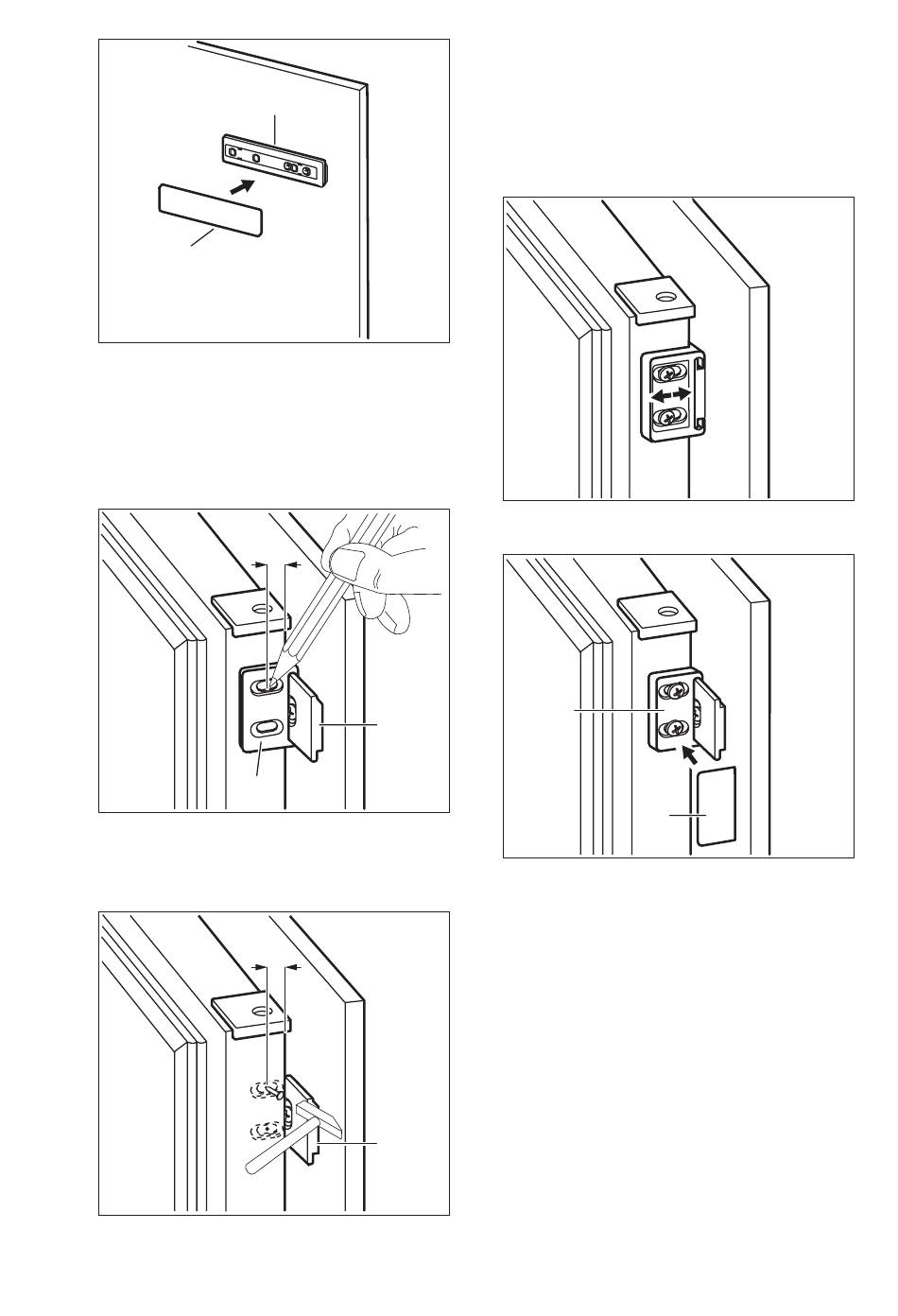

19. Öffnen Sie die Gerätetür und die
Möbeltüre in einem Winkel von 90°.
20. Setzen Sie das Führungsstück (Hb)
in die Führungsschiene (Ha) ein.
21. Halten Sie die Gerätetür an die Tür
des Küchenmöbels und markieren
Sie die Bohrungen.
22. Nehmen Sie die Halterungen wieder
ab. Markieren Sie 8 mm ab der
Türaußenkante die Stelle, an der der
Nagel (K) eingesetzt werden muss.
Ha
8 mm
Ha
Hb
8 mm
K
Ha
23. Setzen Sie das Führungsstück
erneut auf die Führungsschiene und
schrauben Sie es mit den
mitgelieferten Schrauben fest.
24. Richten Sie die Tür des
Einbaumöbels und die Gerätetür mit
dem Führungsstück (Hb) aus.
Hb
25. Drücken Sie Abdeckung (Hd) auf das
Führungsstück (Hb).
Hb
Hd
Führen Sie eine Endkontrolle durch, um
sicherzustellen, dass:
• Alle Schrauben fest angezogen sind.
• Der Dichtungsstreifen sicher am
Gerät befestigt ist.
• Die Tür ordnungsgemäß öffnet und
schließt.
