Inhaltszusammenfassung für Exide 12 / 7
- Seite 1 BENUTZERHANDBUCH 12 V Bleibatterien 1-150 Ah...
- Seite 2 Lesen Sie die Sicherheitsanweisungen und die Benutzeranleitung genau durch. Wenn Sie den Anweisungen folgen, können Sie von einem leistungsstarken Ladegerät profitieren, das Ihnen viele Jahre lang gute Dienste leisten wird. Weitere Informationen zu Exide und unseren Produkten finden Sie unter: www.exide.com Mit freundlichen Grüßen Exide Technologies...
-
Seite 3: Erste Schritte
ERsTE sCHRiTTE 1. Hauptstecker des ladegerätes in eine steckdose stecken. 2. Rote kabelklemme des ladegeräts am Pluspol der Batterie anschließen (+), schwarze kabelklemme am Minuspol der Batterie (-). 3. korrekten Modus, Batteriegröße 13,7VDC Supply (Ah) und Batterietechnologe (AgM/ 1-19 20-59 gEl oder standardbatterie) oder 13,7 60-150 V-Versorgung wählen. - Seite 4 BENUTZERHANDBUCH (Anweisungen vor der Verwendung lesen): 1. Sicherheitshinweise lesen und angegebene Vorkehrungen treffen 2. Hauptstecker des Ladegerätes in eine Steckdose stecken. Die Lampe vorne am Ladegerät leuchtet. 3. Rote Kabelklemme des Ladegeräts am Pluspol der Batterie anschließen (+), schwarze Kabelklemme am Minuspol der Batterie (-).
-
Seite 5: Sicherheitshinweise
siCHERHEiTsHiNwEisE • Das Ladegerät wurde für das Laden einer 12 V Blei-Säure-Batterie oder als Netzteil für 12-V-Geräte. Verwenden Sie das Ladegerät nicht zu anderen Zwecken. • Ladegeräte nicht verwenden, wenn seine Kabel, Anschlussklem- men oder sein Gehäuse beschädigt sind. • Batterien setzen explosive Gase frei, wenn sie laden. Daher ist es wichtig, gute Belüftung sicherzustellen und Funken und offenes Feuer in der Nähe der Batterie zu vermeiden. -
Seite 6: Funktionsbeschreibung
FUNkTioNsBEsCHREiBUNg Das Ladegerät ist vollautomatisch und für fortgeschrittene Lade- funktion von Bleisäurebatterien zwischen 1 und 150 Ah gedacht. Die integrierten Sicherheitsfunktionen, die eine überladung ein- schränken können, können den Ladevorgang unterbrechen, wenn größere Batterien geladen werden sollen. Dies gilt vor allem bei Laden von Batterien über ca. -
Seite 7: Fehleranzeigen Und Problemlösung
ist das Ladegerät mit einer Abschaltungsfunktion ausgestattet, die den Vorgang unterbricht, während der Fehler durch ein rotes Dauerlicht an der LED angezeigt wird. HINWEIS: Dieser Alarm kann ausgelöst werden, wenn Batterien geladen werden, deren Ka- pazität die empfohlene Batteriegröße übersteigt oder wenn andere Geräte im stand-by-Modus Strom ziehen. -
Seite 8: Wartung/Zubehör
Wahrscheinliche Ursache 2: Parallelladung. Ist ein Gerät an der Batterie angeschlossen, das Strom verbraucht, besteht das Risiko, dass die Kapazität des Ladegeräts nicht ausreicht, um die Batterie in dem Zeitraum zu laden, mit dem das Ladegerät aus Sicherheits- gründen ausgestattet ist. Abhilfe: Wenn möglich, parallele Last abtrennen und Ladevorgang wiederholen oder Ladegerät mit höherer Kapazität kaufen, dass sich für Ladung und Verbrauch eignet... -
Seite 9: Technische Daten

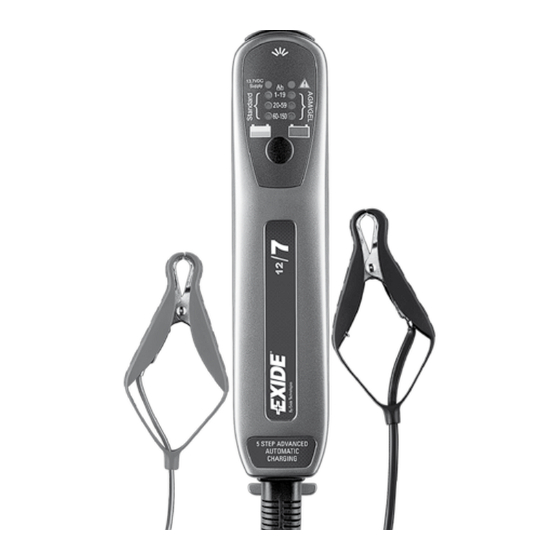

TECHNisCHE DATEN Modell: EXIDE 12/7 EXIDE 12/7 ist ein primär geschaltetes computergesteuertes Ladegerät Eingangsspannung 220-240 VAC +/-10% Eingangsstrom 1,5 A Rückstrom ≤1mA Ladestrom 13,7 – 15,5 VDC at 25ºC Ladestromversorgung 13,7 VDC Ladestrom Max 7 A Brummspannung Max 70 mV Umgebungstemperatur - 40 –... -
Seite 10: Garantie
Schaden durch Herstellung oder Vertrieb, gelten die gesetzlichen Garantiebestimmungen. Die Garantie verfällt, wenn das Ladegerät nicht korrekt verwendet, oder von jemand anderem als Exide Technologies oder deren autorisierten Vertretern geöffnet oder repariert wurde. Exide Technologies ist nicht verantwortlich für andere Kosten als die oben angegebenen, d.h keine potentiellen Folgekosten.
