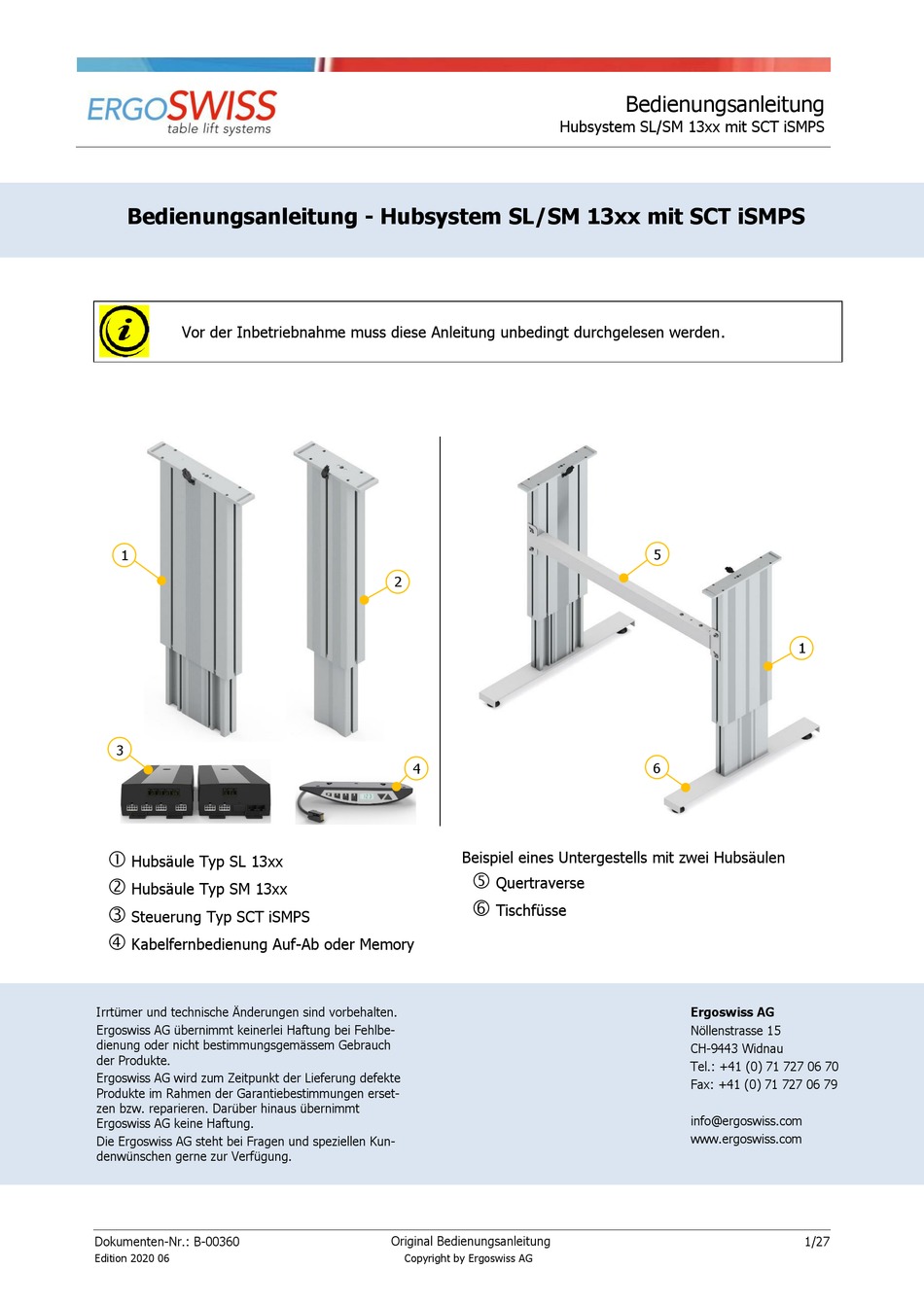

Bedienungsanleitung - Hubsystem SL/SM 13xx mit SCT iSMPS
Vor der Inbetriebnahme muss diese Anleitung unbedingt durchgelesen werden.
1
3
Hubsäule Typ SL 13xx
Hubsäule Typ SM 13xx
Steuerung Typ SCT iSMPS
Kabelfernbedienung Auf-Ab oder Memory
Irrtümer und technische Änderungen sind vorbehalten.
Ergoswiss AG übernimmt keinerlei Haftung bei Fehlbe-
dienung oder nicht bestimmungsgemässem Gebrauch
der Produkte.
Ergoswiss AG wird zum Zeitpunkt der Lieferung defekte
Produkte im Rahmen der Garantiebestimmungen erset-
zen bzw. reparieren. Darüber hinaus übernimmt
Ergoswiss AG keine Haftung.
Die Ergoswiss AG steht bei Fragen und speziellen Kun-
denwünschen gerne zur Verfügung.
Dokumenten-Nr.: B-00360
Edition 2020 06
Hubsystem SL/SM 13xx mit SCT iSMPS
2
4
Beispiel eines Untergestells mit zwei Hubsäulen
Quertraverse
Tischfüsse
Original Bedienungsanleitung
Copyright by Ergoswiss AG
Bedienungsanleitung
5
1
6
Ergoswiss AG
Nöllenstrasse 15
CH-9443 Widnau
Tel.: +41 (0) 71 727 06 70
Fax: +41 (0) 71 727 06 79
info@ergoswiss.com
www.ergoswiss.com
1/27
Werbung
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Ergoswiss SL 13 Serie
Inhaltszusammenfassung für Ergoswiss SL 13 Serie
- Seite 1 Fax: +41 (0) 71 727 06 79 Produkte im Rahmen der Garantiebestimmungen erset- zen bzw. reparieren. Darüber hinaus übernimmt info@ergoswiss.com Ergoswiss AG keine Haftung. www.ergoswiss.com Die Ergoswiss AG steht bei Fragen und speziellen Kun- denwünschen gerne zur Verfügung. Dokumenten-Nr.: B-00360 Original Bedienungsanleitung 1/27 Edition 2020 06...
- Seite 2 Weiterverwender und Hersteller des Gesamtsystems. Der Weiterverwender die- ses Hubsystems ist verpflichtet eine Bedienungsanleitung mit sämtlichen Gebrauchsinformationen und Ge- fahrenhinweise des Gesamtsystems zu erstellen. Die Einbauerklärung ist nur gültig für das Ergoswiss Hubsystem und nicht für das vom Weiterverwender er- stellte Gesamtsystem. Original Bedienungsanleitung Dokumenten-Nr.: B-00360...
-
Seite 3: Inhaltsverzeichnis
Demontage und Entsorgung ........................ 24 Elektro- und Elektronikgerätegesetz ..................... 24 10 Fehlermeldung und Störungsbehebung ....................25 10.1 Fehlermeldungen am Display ....................... 25 10.2 Störungsbehebung ..........................26 11 EG-Einbauerklärung ..........................27 Original Bedienungsanleitung Dokumenten-Nr.: B-00360 3/27 Edition 2020 06 Copyright by Ergoswiss AG... -
