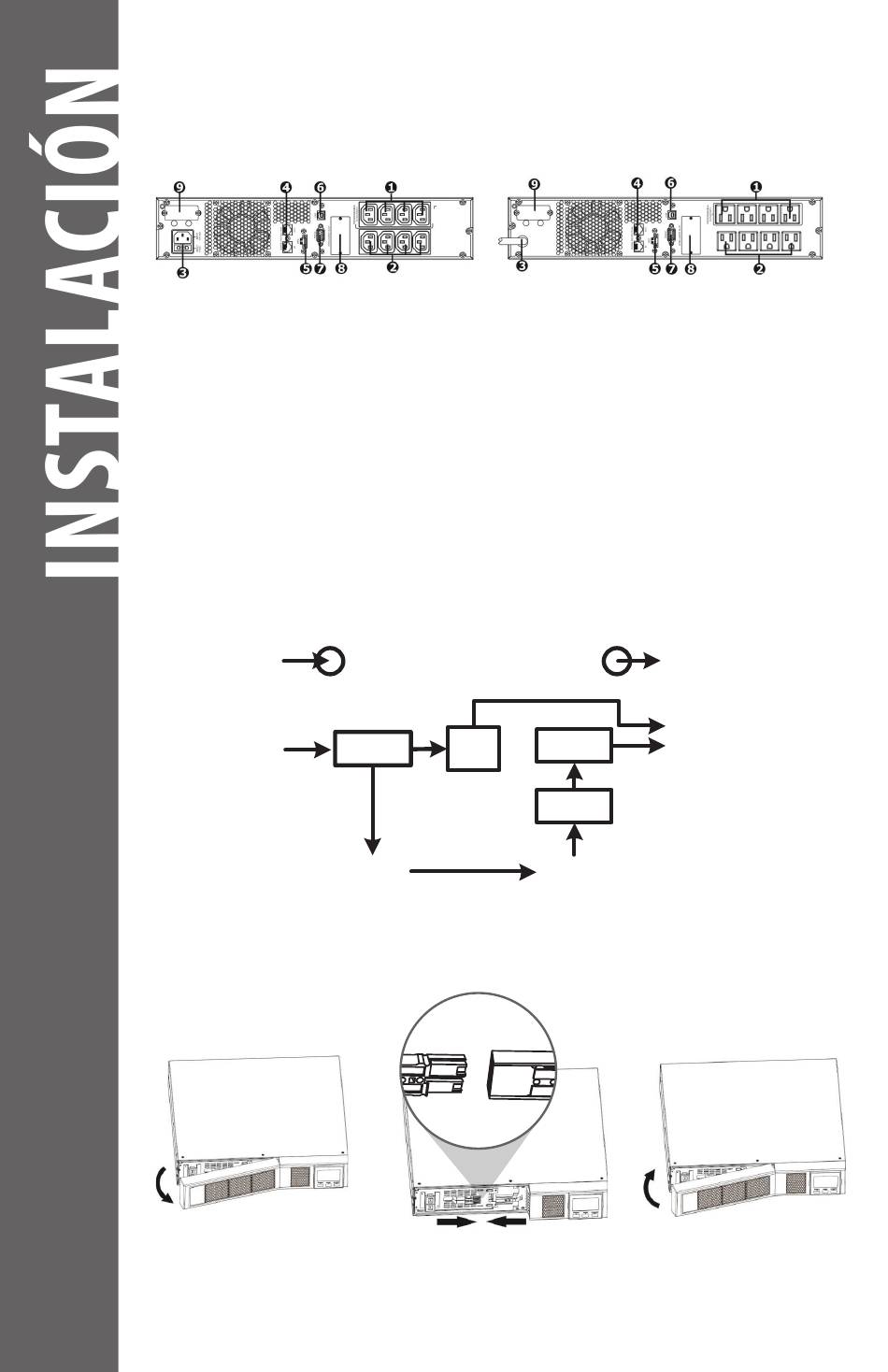

1.1 Vista del Panel trasero

Nota: Antes de realizar la instalación, inspeccione la unidad. Asegúrese de que ningún elemento dentro
del embalaje presente daños. Por favor, conserve el embalaje original para futuras consultas.
Tipo IEC
1. Tomas programables: conectar a cargas no críticas
2. Receptáculos de salida: conectar a cargas no críticas
3. Entrada CA
4. Protección ante subidas de tensión del módem/Fax/Red
5. Conector de la función de apagado de emergencia (EPO)
6. Puerto de comunicación USB
1.2 Funcionamiento
La unidad SAI se compone de una entrada de alimentación principal, filtros EMI/FRI, inversor, cargador
de batería, conversor CC a CC, batería, AVR TX y salida SAI
1.3 Instalación
Por motivos de seguridad, la unidad SAI se envía de fábrica sin los cables de conexión de la batería conectados.
Antes de realizar la instalación, siga los pasos indicados para conectar los cables de la batería.
Extraiga el panel frontal
Tipo NEMA
AVR
EMI/RFI
TX
Filters
Battery
Charger
Conecte la entrada CA y vuelva a conectar
los cables de la batería
Output
Inverter
DC-to-DC
Converter
Battery
Coloque de nuevo el panel
frontal en la unidad
