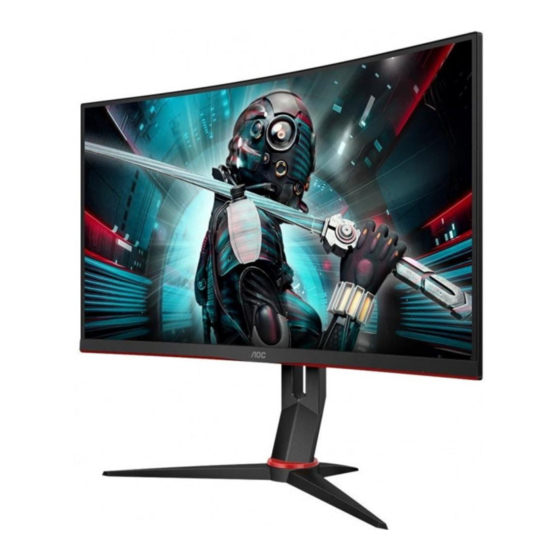

AOC CQ27G2U Bedienungsanleitung
Led-hintergrundbeleuchtung
Verwandte Anleitungen für AOC CQ27G2U
Inhaltszusammenfassung für AOC CQ27G2U

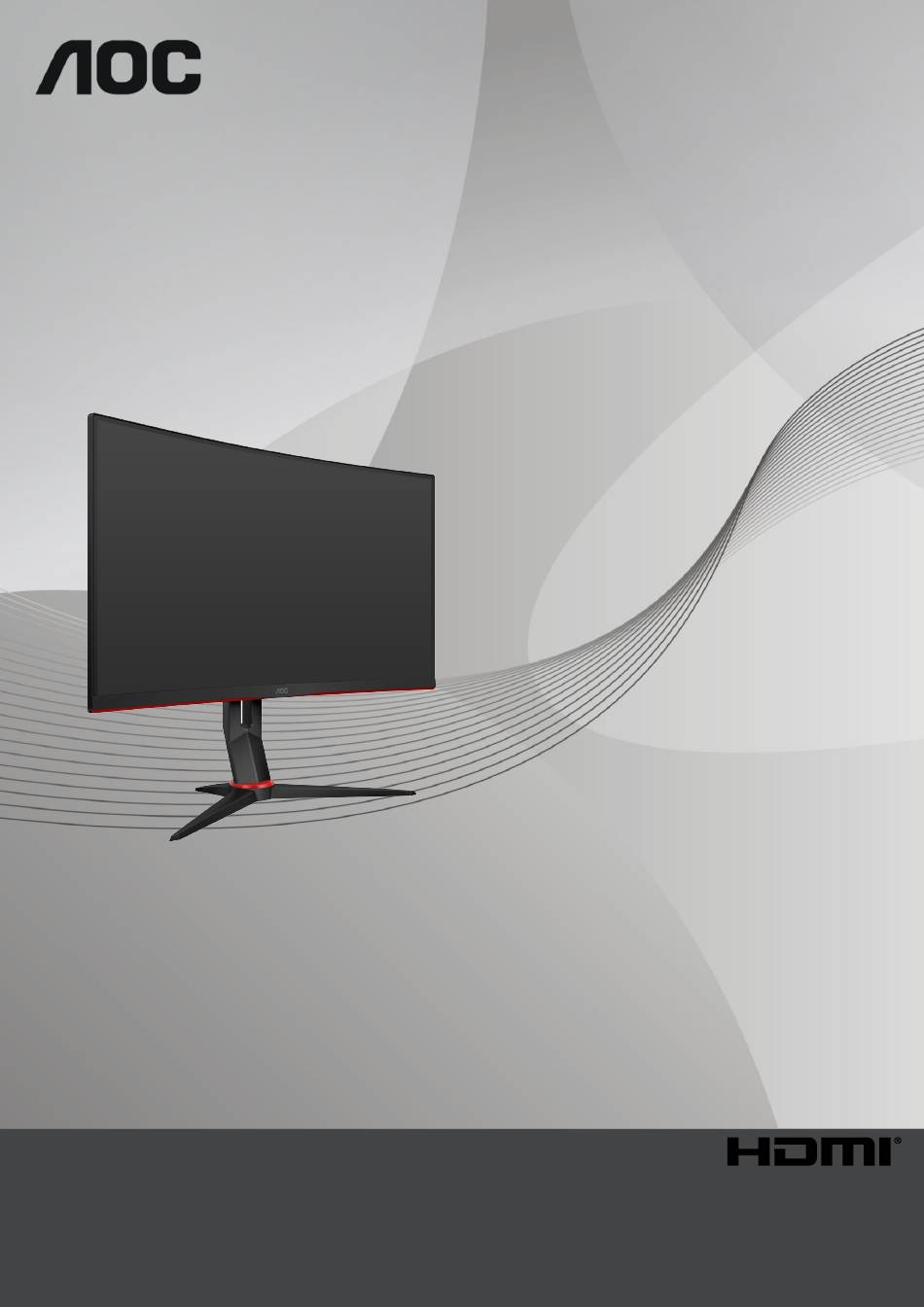

- Seite 1 LCD-Monitor – Bedienungsanleitung CQ27G2U/C27G2ZU LED-Hintergrundbeleuchtung www.aoc.com ©2019 AOC. Alle Rechte vorbehalten.
-
Seite 2: Inhaltsverzeichnis
Sicherheit....................................1 Typografische Konventionen ............................. 1 Stromversorgung ............................... 2 Installation ................................. 3 Reinigung .................................. 4 Sonstiges .................................. 5 Einrichtung.................................... 6 Lieferumfang ................................6 Ständer und Basis montieren ............................ 7 Betrachtungswinkel anpassen ..........................8 Monitor anschließen ..............................9 Adaptive-Function (Bei ausgewählten Modellen verfügbar) ..................10 Freesync-Function (Bei ausgewählten Modellen verfügbar) ................... -
Seite 3: Sicherheit
Sicherheit Typografische Konventionen Im folgenden Abschnitt finden Sie typografische Konventionen, die wir in diesem Dokument nutzen. Hinweise, Achtungs- und Warnhinweise In dieser Anleitung werden bestimmte Textabschnitte fett oder kursiv gedruckt und mit einem Symbol begleitet. Diese Textabschnitte sind Hinweise, Vorsichts- oder Warnhinweise und werden wie folgt eingesetzt: HINWEIS: Ein HINWEIS weist Sie auf wichtige Informationen hin, die Ihnen die Bedienung Ihres Computersystems erleichtern. -
Seite 4: Stromversorgung
Stromversorgung Der Monitor sollte nur über den am Etikett angegebenen Stromversorgungstyp betrieben werden. Falls Sie unsicher bezüglich des Stromversorgungstyps bei sich zuhause sind, wenden Sie sich bitte an Ihren Händler oder den örtlichen Stromversorger. Der Monitor ist mit einem dreipoligen geerdeten Stecker (einem Stecker mit einem dritten Schutzkontakt) ausgestattet. -
Seite 5: Installation
Installation Stellen Sie den Monitor nicht auf instabilen Wagen, Ständern, Stativen, Tischen auf, benutzen Sie keine instabilen Halterungen. Falls der Monitor umkippen oder fallen sollte, kann es zu schweren Beschädigungen des Gerätes oder zu Verletzungen kommen. Benutzen Sie ausschließlich Wagen, Ständer, Stative, Halterungen oder Tische, die vom Hersteller empfohlen oder mit dem Gerät verkauft werden. -
Seite 6: Reinigung
Reinigung Reinigen Sie das Gehäuse regelmäßig mit einem Tuch. Bei hartnäckigen Verschmutzungen können Sie ein mildes Reinigungsmittel verwenden; aggressive Reinigungsmittel jedoch können das Gehäuse beschädigen. Achten Sie bei der Reinigung darauf, dass kein Reinigungsmittel in das Gerät gelangt. Verwenden Sie ein möglichst weiches Tuch, damit es nicht zu Kratzern auf dem Bildschirm kommt. -
Seite 7: Sonstiges
Sonstiges Falls das Gerät einen ungewöhnlichen Geruch abgibt, ungewöhnliche Geräusche macht oder gar Rauch austritt, ziehen Sie SOFORT den Netzstecker und wenden sich anschließend an den Kundendienst. Sorgen Sie dafür, dass die Belüftungsöffnungen nicht bspw. durch einen Tisch oder eine Gardine blockiert werden. Setzen Sie den LCD-Monitor keinen starken Vibrationen oder Erschütterungen aus;... -
Seite 8: Einrichtung
Anleitung auf CD Garantiekarte Netzteil Ständer Basis Netzkabel HDMI-Kabel DP-Kabel VGA-Kabel USB-Kabel AUDIO Kabel Nicht alle Signalkabel (HDMI, DP, VGA, USB, AUDIO) werden in allen Ländern und Regionen bereitgestellt. Bitte prüfen Sie dies mit dem örtlichen Händler oder der AOC-Zweigstelle. -
Seite 9: Ständer Und Basis Montieren
Ständer und Basis montieren Sie können die Basis mit Hilfe der nachstehenden Schritte anbringen oder entfernen. Einrichtung: Entfernen:... -
Seite 10: Betrachtungswinkel Anpassen
Betrachtungswinkel anpassen Damit Sie den Bildschirm optimal ablesen können, sollten Sie direkt von vorne auf den Bildschirm schauen und den Neigungswinkel dann nach Geschmack angleichen. Halten Sie dabei den Ständer fest, damit der Monitor nicht umkippen kann, wenn Sie den Betrachtungswinkel ändern. Sie können den Monitor wie folgt verstellen: HINWEIS: Achten Sie darauf, bei der Winkelverstellung möglichst nicht den LCD-Bildschirm zu berühren. -
Seite 11: Monitor Anschließen
Monitor anschließen Kabelanschlüsse an der Rückseite von Monitor und Computer: 1. HDMI-2 2. HDMI-1 3. DP 4. Kopfhörerausgang 5. Stromversorgung 6. USB-PC upstream 7. USB 3.2 Gen 1 8. USB3.2Gen1+Schnellladen 9. USB 3.2 Gen 1 10. USB 3.2 Gen 1 PC-Verbindung 1. -
Seite 12: Adaptive-Function (Bei Ausgewählten Modellen Verfügbar)
Adaptive-Function (Bei ausgewählten Modellen verfügbar) 1. Die Adaptive-Funktion funktioniert mit DP/HDMI 2. Kompatible Grafikkarte: Nachstehend finden Sie eine Liste empfohlener Produkte oder sehen Sie hier nach: www. AMD.com • Radeon™ RX Vega Serie • Radeon™ RX 500 Serie • Radeon™ RX 400 Serie •... -
Seite 13: Anpassung
Anpassung Schnelltasten < > Quelle / Verlassen Spielmodus /< Dial Point/> Menü / Enter Stromversorgung Quelle / Verlassen Wenn das Bildschirmmenü geschlossen ist, fungiert die “ ”-Taste als Quelle-Schnelltaste. Wenn das Bildschirmmenü ausgeblendet ist: Halten Sie die “ ”-Taste zur automatischen Konfiguration etwa 2 Sekunden lang gedrückt. (Nur bei Modellen mit D-Sub.) Dial Point (Zielpunkt) Wenn kein OSD angezeigt wird: Zielpunkt-Taste zur Aktivierung des Zielpunkt-Menüs drücken, dann mit <... -
Seite 14: Bildschirmmenüeinstellungen
Bildschirmmenüeinstellungen Grundlegende, einfache Anleitung zu den Bedientaste. Luminance Color Setup Picture Boost OSD Setup Game Setting Extra Exit Contrast Gamma Gamma 1 Brightness Eco mode Standard HDR Effect Luminance Color Setup Picture Boost OSD Setup Game Setting Extra Exit Contrast Gamma Gamma 1 Brightness... -
Seite 15: Luminance (Leuchtkraft)
Luminance (Leuchtkraft) Luminance Color Setup Picture Boost OSD Setup Game Setting Extra Exit Contrast Gamma Gamma 1 Brightness Eco mode Standard HDR Effect Luminance Color Setup Picture Boost OSD Setup Game Setting Extra Exit Contrast Gamma Gamma 1 Brightness Eco mode Standard HDR Mode Contrast... -
Seite 16: Color Setup (Farbeinstellungen)
Color Setup (Farbeinstellungen) Color Setup Picture Boost OSD Setup Game Setting Extra Exit Luminance Color Temp. Warm DCB Mode Green DCB Demo Blue Warme Farbtemperatur vom EEPROM Warm abrufen Normale Farbtemperatur vom EEPROM Normal abrufen Cool (Kühl) Kühle Farbtemperatur vom EEPROM abrufen Color Temp. -
Seite 17: Picture Boost (Bildverstärkung)
Picture Boost (Bildverstärkung) Picture Boost OSD Setup Extra Exit Luminance Game Setting Color Setup Bright Frame Brightness H. Position Frame Size Contrast V. Position Bright Frame Ein oder Aus Hellen Rahmen de-/aktivieren (Heller Rahmen) Frame Size 14-100 Rahmengröße anpassen (Rahmengröße) Brightness 0-100 Rahmenhelligkeit anpassen... -
Seite 18: Osd Setup (Osd-Einstellung)
DP Capability (DP- Bitte beachten Sie, dass nur DP 1.2 die FreeSync- 1.1/1.2 Fähigkeit) Funktion unterstützt Volume (Lautstärke) 0-100 Lautstärkeregelung. USB-Aufladung Ein/Aus USB-Aufladung ein/aus (CQ27G2U) Hinweise: Falls die DP-Videoinhalte DP1.2 unterstützen, wählen Sie bei DP-Fähigkeit bitte DPI1.2; andernfalls wählen Sie DP1.1. -
Seite 19: Game Setting (Spieleinstellung)
Game Setting (Spieleinstellung) Extra Exit Luminance Picture Boost OSD Setup Game Setting Color Setup Game Mode Adaptive Sync Game Color Shadow Control LowBlue Mode Frame Counter Low Input Lag Overdrive Extra Exit Luminance Picture Boost OSD Setup Game Setting Color Setup Game Mode FreeSync Game Color... - Seite 20 Zum Spielen von Ego-Shooter (FPS). Verstärkt FPS (Ego-Shooter) Details in dunklen Szenen. RTS (Echtzeit- Beim Spielen von Echtzeit-Strategiespiele (RTS). Strategiespiele) Verbessert die Bildqualität. Beim Spielen von Rennspielen. Bietet schnellste Racing (Rennen) Reaktionszeit und hohe Farbsättigung. Game Mode Gamer 1 (Spieler 1) Unter Spieler 1 gespeicherte Nutzerpräferenzen.
-
Seite 21: Extra
Extra Game Setting Extra Exit Luminance Picture Boost OSD Setup Color Setup Input Select Auto Image Ratio Wide Resolution : 1920(H)X1080(V) Auto Config. DDC/CI H. Frequency : 67KHz Off Timer Reset V. Frequency : 60Hz Input Select Eingangssignalquelle wählen (Eingangswahl) Off timer 0 –... -
Seite 22: Exit (Beenden)
Exit (Beenden) Luminance Picture Boost OSD Setup Color Setup Game Setting Extra Exit Exit Bildschirmmenü verlassen (Beenden) -
Seite 23: Led-Anzeige
LED-Anzeige Status LED-Farbe Betriebsmodus Weiß Aktiv-Aus-Modus Orange... -
Seite 24: Problemlösung
Auflösung und Frequenz des Monitors übersteigt. Passen Sie Auflösung und Frequenz so an, dass sie vom Monitor bewältigt werden können. Stellen Sie sicher, dass die AOC-Monitortreiber installiert sind. Passen Sie Kontrast und Helligkeit an. Führen Sie die automatische Anpassung durch. -
Seite 25: Technische Daten
Technische Daten Allgemeine Angaben Modellname CQ27G2U Antriebssystem TFT-Farb-LCD Sichtbare Bildgröße 68.5 cm (Diagonale) Bildschirm Pixelabstand 0.2331mm (H) × 0.2331mm (V) Getrennte Synchronisierung H/V TTL Anzeigefarben 16,7 Mio. Farben 30k-230kHz(HDMI) Horizontale Abtastfrequenz 230k-230kHz(DP) Horizontale Abtastbreite 596.736mm (Maximum) Vertikale Abtastfrequenz 48-144Hz(HDMI, DP) Vertikale Abtastbreite (Maximum) 335.664mm... - Seite 26 Modellname C27G2ZU Antriebssystem TFT-Farb-LCD Sichtbare Bildgröße 68.6 cm (Diagonale) Bildschirm Pixelabstand 0.3114mm (H) × 0.3114mm (V) Getrennte Synchronisierung H/V TTL Anzeigefarben 16,7 Mio. Farben 30k-230kHz(HDMI) Horizontale Abtastfrequenz 230k-230kHz(DP) Horizontale Abtastbreite 597.888mm (Maximum) Vertikale Abtastfrequenz 48-240Hz(HDMI, DP) Vertikale Abtastbreite (Maximum) 336.312mm Optimale Auflösung 1920x1080@60Hz Sonstiges...
-
Seite 27: Voreingestellte Anzeigemodi
Voreingestellte Anzeigemodi CQ27G2U Horizontale Frequenz STANDARD Auflösung Vertikale Frequenz (Hz) (kHz) 640x480@60Hz 31.469 59.94 640x480@72Hz 37.861 72.809 640x480@75Hz 37.5 640x480@100Hz 50.313 99.826 640x480@120Hz 60.938 119.72 800x600@56Hz 35.156 56.25 800x600@60Hz 37.879 60.317 800x600@72Hz 48.077 72.188 SVGA 800x600@75Hz 46.875 800x600@100Hz 62.76 99.778 800x600@120Hz 76.302... -
Seite 28: Auflösung
C27G2ZU Horizontale Frequenz STANDARD Auflösung Vertikale Frequenz (Hz) (kHz) 640x480@60Hz 31.469 59.94 640x480@67Hz 66.667 640x480@72Hz 37.861 72.809 640x480@75Hz 37.5 640x480@100Hz 51.08 99.769 640x480@120Hz 61.91 119.518 DOS MODE 720x400@70Hz 31.469 70.087 DOS MODE 720x480@60Hz 29.855 59.710 720x576@50Hz 31.25 SVGA 800x600@56Hz 35.156 56.25 SVGA 800x600@60Hz... -
Seite 29: Pinbelegung
Pinbelegung Pin-Nr. Signalname Pin-Nr. Signalname Pin-Nr. Signalname TMDS-Daten 2+ TMDS-Daten 0- DDC/CEC, Erde TMDS-Daten 2, Schild TMDS-Takt+ +5 V Stromversorgung TMDS-Daten 2- TMDS-Takt, Schild Hot-Plugging-Erkennung TMDS-Daten 1+ TMDS-Takt- TMDS-Daten 1, Schild Reserviert (nicht mit Gerät TMDS-Daten 1- verbunden) TMDS-Daten 0+ TMDS-Daten 0, Schild 20-poliges Farbdisplay-Signalkabel Pin-Nr. -
Seite 30: Plug-And-Play
Plug-and-Play Plug & Play/DDC2B-Funktion Dieser Monitor ist entsprechend dem VESA DDC-Standard mit VESA DDC2B-Fähigkeiten ausgestattet. Sie ermöglichen dem Monitor, das Host-System über seine Identität zu informieren; zudem kann er je nach verwendetem DDC-Level zusätzliche Informationen über seine Anzeigefähigkeiten kommunizieren. DDC2B ist ein bidirektionaler Datenkanal, der auf dem I2C-Protokoll basiert. Der Host kann EDID-Informationen über den DDC2B-Kanal abfragen.
