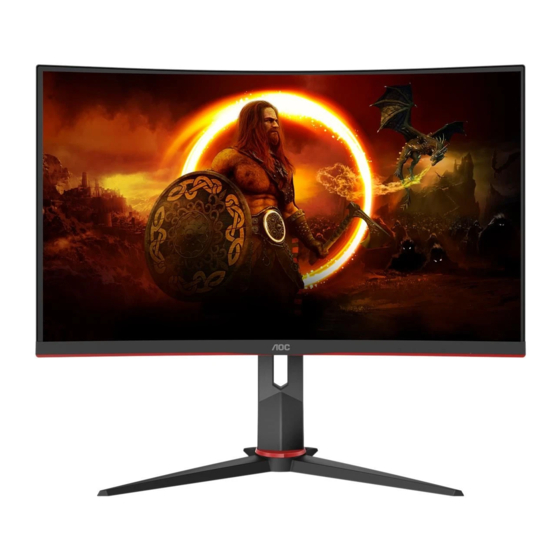

AOC CQ27G2S/BK Bedienungsanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für AOC CQ27G2S/BK
Inhaltszusammenfassung für AOC CQ27G2S/BK

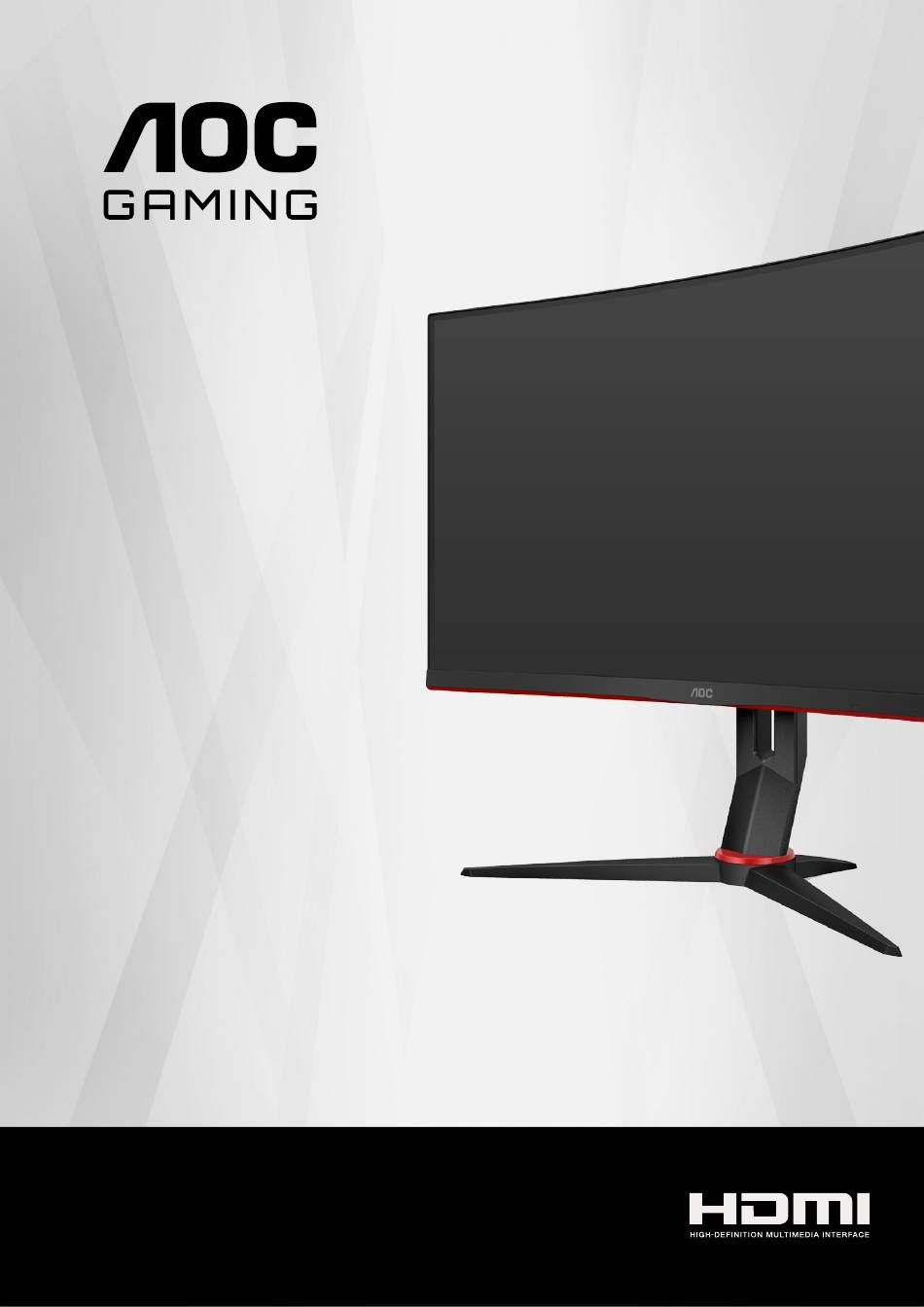

- Seite 1 LCD-Monitor – Bedienungsanleitung CQ27G2S/BK www.aoc.com ® ©2023 AOC.All Rights Reserved...
-
Seite 2: Inhaltsverzeichnis
Sicherheit....................................1 Typografische Konventionen ............................. 1 Stromversorgung ............................... 2 Installation ................................. 3 Reinigung .................................. 4 Sonstiges .................................. 5 Einrichtung.................................... 6 Lieferumfang ................................6 Ständer und Basis montieren ............................ 7 Betrachtungswinkel anpassen ..........................8 Monitor anschließen ..............................9 Wall Mounting................................10 Adaptive-Sync-Funktion (verfügbar bei ausgewählten Modellen) ................11 AMD-FreeSync-Premium-Funktion (verfügbar bei ausgewählten Modellen) ............ -
Seite 3: Sicherheit
Sicherheit Typografische Konventionen Im folgenden Abschnitt finden Sie typografische Konventionen, die wir in diesem Dokument nutzen. Hinweise, Achtungs- und Warnhinweise In dieser Anleitung werden bestimmte Textabschnitte fett oder kursiv gedruckt und mit einem Symbol begleitet. Diese Textabschnitte sind Hinweise, Vorsichts- oder Warnhinweise und werden wie folgt eingesetzt: HINWEIS: Ein HINWEIS weist Sie auf wichtige Informationen hin, die Ihnen die Bedienung Ihres Computersystems erleichtern. -
Seite 4: Stromversorgung
Stromversorgung Der Monitor sollte nur über den am Etikett angegebenen Stromversorgungstyp betrieben werden. Falls Sie unsicher bezüglich des Stromversorgungstyps bei sich zuhause sind, wenden Sie sich bitte an Ihren Händler oder den örtlichen Stromversorger. Der Monitor ist mit einem dreipoligen geerdeten Stecker (einem Stecker mit einem dritten Schutzkontakt) ausgestattet. -
Seite 5: Installation
Installation Stellen Sie den Monitor nicht auf instabilen Wagen, Ständern, Stativen, Tischen auf, benutzen Sie keine instabilen Halterungen. Falls der Monitor umkippen oder fallen sollte, kann es zu schweren Beschädigungen des Gerätes oder zu Verletzungen kommen. Benutzen Sie ausschließlich Wagen, Ständer, Stative, Halterungen oder Tische, die vom Hersteller empfohlen oder mit dem Gerät verkauft werden. -
Seite 6: Reinigung
Reinigung Reinigen Sie das Gehäuse regelmäßig mit einem weichen, mit Wasser angefeuchteten Tuch. Verwenden Sie bei der Reinigung ein weiches Baumwoll- oder Mikrofasertuch. Das Tuch sollte angefeuchtet und fast trocken sein. Achten Sie darauf, dass keine Flüssigkeiten in das Gehäuse gelangen. Bitte ziehen Sie das Netzkabel, bevor Sie das Produkt reinigen. -
Seite 7: Sonstiges
Sonstiges Falls das Gerät einen ungewöhnlichen Geruch abgibt, ungewöhnliche Geräusche macht oder gar Rauch austritt, ziehen Sie SOFORT den Netzstecker und wenden sich anschließend an den Kundendienst. Sorgen Sie dafür, dass die Belüftungsöffnungen nicht bspw. durch einen Tisch oder eine Gardine blockiert werden. Setzen Sie den LCD-Monitor keinen starken Vibrationen oder Erschütterungen aus;... -
Seite 8: Einrichtung
Einrichtung Lieferumfang Monitor Quick Start Warranty Card Stand Base Power Cable DP Cable HDMI Cable Nicht alle Signalkabel (DP-, HDMI-) werden in allen Ländern und Regionen bereitgestellt. Bitte prüfen Sie dies mit dem örtlichen Händler oder der AOC-Zweigstelle. -
Seite 9: Ständer Und Basis Montieren
Ständer und Basis montieren Sie können die Basis mit Hilfe der nachstehenden Schritte anbringen oder entfernen. Einrichtung: Entfernen:... -
Seite 10: Betrachtungswinkel Anpassen
Betrachtungswinkel anpassen Damit Sie den Bildschirm optimal ablesen können, sollten Sie direkt von vorne auf den Bildschirm schauen und den Neigungswinkel dann nach Geschmack angleichen. Halten Sie dabei den Ständer fest, damit der Monitor nicht umkippen kann, wenn Sie den Betrachtungswinkel ändern. Sie können den Monitor wie folgt verstellen: HINWEIS: Achten Sie darauf, bei der Winkelverstellung möglichst nicht den LCD-Bildschirm zu berühren. -
Seite 11: Monitor Anschließen
Monitor anschließen Kabelverbindungen an der Rückseite des Monitors. 1. HDMI-2 2. HDMI-1 3. DP 4. Kopfhörerausgang 5. Stromversorgung PC-Verbindung 1. Schließen Sie das Netzkabel sicher an der Rückseite des Monitors an. 2. Schalten Sie den Computer aus, trennen Sie das Netzkabel. 3. -
Seite 12: Wall Mounting
4. Schließen Sie die Kabel wieder an. Anweisungen zur Befestigung des optionalen Wandhängearms an der Wand sind in seiner mitgelieferten Montageanleitung angegeben. Hinweis : VESA-Montageschrauben stehen nicht für alle Modelle zur Verfügung. Bitte wenden Sie sich an Ihren Fachhändler oder eine offizielle AOC-Abteilung. 0° 90°... -
Seite 13: Adaptive-Sync-Funktion (Verfügbar Bei Ausgewählten Modellen)
Adaptive-Sync-Funktion (verfügbar bei ausgewählten Modellen) 1. Die Adaptive-Sync-Funktion funktioniert mit DP/HDMI 2. Kompatible Grafikkarte: Nachstehend finden Sie eine Liste empfohlener Produkte oder sehen Sie hier nach: www.AMD.com Grafikkarten • Radeon™ RX Vega series • Radeon™ RX 500 series • Radeon™ RX 400 series •... -
Seite 14: Amd-Freesync-Premium-Funktion (Verfügbar Bei Ausgewählten Modellen)
AMD-FreeSync-Premium-Funktion (verfügbar bei ausgewählten Modellen) 1. Die AMD-FreeSync-Premium-Funktion funktioniert mit DP/HDMI 2. Kompatible Grafikkarte: Nachstehend finden Sie eine Liste empfohlener Produkte oder sehen Sie hier nach: www.AMD.com Grafikkarten • Radeon™ RX Vega series • Radeon™ RX 500 series • Radeon™ RX 400 series •... -
Seite 15: G-Sync-Kompatible Funktion (Verfügbar Bei Ausgewählten Modellen)
G-SYNC-kompatible Funktion (verfügbar bei ausgewählten Modellen) 1. Die G-SYNC-kompatible Funktion funktioniert mit DP/HDMI 2. Um das perfekte Gaming-Erlebnis mit G-SYNC zu genießen, müssen Sie eine separate NVIDIA-GPU-Karte kaufen, die G-SYNC unterstützt. G-SYNC-Systemanforderungen Desktop-Computer mit G-SYNC-Monitor verbunden: Unterstützte Grafikkarten: G-SYNC-Funktionen erfordern NVIDIA GeForce® GTX 650 Ti BOOST oder bessere Grafikkarten. -
Seite 16: Anpassung
Anpassung Schnelltasten Quelle / Verlassen Spielmodus / < Zielpunkt / > Menü / Enter Ein/Aus Ein/Aus Drücken Sie zum Einschalten des Monitors die Ein-/Austaste. Menü / Enter Zum Anzeigen des OSD-Menüs und zum Bestätigen von Auswahlen. Zum Abschalten des Monitors etwa 2 Sekunden drücken. -
Seite 17: Bildschirmmenüeinstellungen
Bildschirmmenüeinstellungen Grundlegende, einfache Anleitung zu den Bedientaste. Color Setup Picture Boost OSD Setup Game Setting Extra Exit Luminance Contrast Gamma Gamma 1 Brightness HDR Mode Eco Mode Standard 1). Drücken Sie zum Einblenden des Bildschirmmenüs die Menütaste. 2). Mit der < / > navigieren Sie durch die Funktionen. Sobald die gewünschte Funktion hervorgehoben ist, drücken Sie zum Aktivieren die Menütaste. -
Seite 18: Luminance (Leuchtkraft)
Luminance (Leuchtkraft) Color Setup Picture Boost OSD Setup Game Setting Extra Exit Luminance Contrast Gamma Gamma 1 Brightness Eco Mode Standard HDR Mode Contrast 0-100 Kontrast vom Digital-Register (Kontrast) Brightness 0-100 Helligkeitsregelung (Helligkeit) Standard Standardmodus Text Textmodus Internet Internetmodus Eco (Öko) Game (Spiel) Spielmodus mode... -
Seite 19: Color Setup (Farbeinstellungen)
Color Setup (Farbeinstellungen) Color Setup Picture Boost OSD Setup Game Setting Extra Exit Luminance DCB Mode Color Temp. Warm Green Color Gamut Panel native DCB Demo Blue LowBlue Mode Warme Farbtemperatur vom EEPROM Warm abrufen Normale Farbtemperatur vom EEPROM Normal abrufen Cool (Kühl) Kühle Farbtemperatur vom EEPROM abrufen... -
Seite 20: Picture Boost (Bildverstärkung)
Picture Boost (Bildverstärkung) Picture Boost OSD Setup Extra Exit Luminance Game Setting Color Setup Bright Frame Brightness H. Position Frame Size Contrast V. Position Bright Frame Ein oder Aus Hellen Rahmen de-/aktivieren (Heller Rahmen) Frame Size 14-100 Rahmengröße anpassen (Rahmengröße) Brightness 0-100 Rahmenhelligkeit anpassen... -
Seite 21: Osd Setup (Osd-Einstellung)
OSD Setup (OSD-Einstellung) Extra Exit Luminance OSD Setup Game Setting Color Setup Picture Boost Language English H. Position Transparence V. Position Timeout Break Reminder DP Capability 1.2/1.4 Volume Language (Sprache) Sprache des Bildschirmmenüs wählen Timeout 5-120 Zeitüberschreitung des Bildschirmmenüs anpassen (OSD-Auszeit) Bitte beachten Sie, dass nur DP1.2/DP1.4 die Adaptive- DP Capability... -
Seite 22: Game Setting (Spieleinstellung)
Game Setting (Spieleinstellung) Extra Exit Luminance Picture Boost OSD Setup Game Setting Color Setup Game Mode Frame Counter Game Color Shadow Control Overdrive Adaptive-Sync Low Input Lag Extra Exit Luminance Picture Boost OSD Setup Game Setting Color Setup Game Mode Frame Counter Game Color Shadow Control... - Seite 23 Zum Spielen von Ego-Shooter (FPS). Verstärkt FPS (Ego-Shooter) Details in dunklen Szenen. RTS (Echtzeit- Beim Spielen von Echtzeit-Strategiespiele (RTS). Strategiespiele) Verbessert die Bildqualität. Beim Spielen von Rennspielen. Bietet schnellste Racing (Rennen) Reaktionszeit und hohe Farbsättigung. Game Mode Gamer 1 (Spieler 1) Unter Spieler 1 gespeicherte Nutzerpräferenzen.
-
Seite 24: Extra
Extra Game Setting Extra Exit Luminance Picture Boost OSD Setup Color Setup Input Select Auto Resolution : 2560(H)X1440(V) SDR DDC/CI H. Frequency : 67KHz Reset Off Timer V. Frequency : 60Hz Image Ratio Wide Input Select Eingangssignalquelle wählen (Eingangswahl) Off timer 0 –... -
Seite 25: Exit (Beenden)
Exit (Beenden) Luminance Picture Boost OSD Setup Color Setup Game Setting Extra Exit Exit Bildschirmmenü verlassen (Beenden) LED-Anzeige Status LED-Farbe Betriebsmodus Weiß Aktiv-Aus-Modus Orange... -
Seite 26: Problemlösung
Auflösung und Frequenz des Monitors überschreitet. Passen Sie die maximale Auflösung und Frequenz entsprechend dem Monitor an. Stellen Sie sicher, dass die AOC-Monitortreiber installiert sind. Passen Sie Kontrast und Helligkeit an. Drücken Sie die Schnelltaste (AUTO). Bild ist verschwommen &... - Seite 27 Bitte beachten Sie die Informationen zu Richtlinien und Service in der CD- Anleitung oder unter www.aoc.com (um das in Ihrem Land erworbene Richtlinien und Service Modell oder Informationen zu Richtlinien und Service auf der Support-Seite zu finden.)
-
Seite 28: Technische Daten
Technische Daten Allgemeine Angaben Modellname CQ27G2S/BK Antriebssystem TFT-Farb-LCD Bildschirm Sichtbare Bildgröße 68,5 cm (Diagonale) Pixelabstand 0,2331mm (H) × 0,2331mm (V) 30k-230kHz (HDMI) Horizontale Abtastfrequenz 30k-250kHz (DP) Horizontale Abtastbreite 596.736mm (Maximum) 48-144Hz (HDMI) Vertikale Abtastfrequenz 48-165Hz (DP) Vertikale Abtastbreite (Maximum) 335.664mm Optimale Auflösung... -
Seite 29: Voreingestellte Anzeigemodi
Voreingestellte Anzeigemodi Horizontale Frequenz STANDARD Auflösung (±1Hz) Vertikale Frequenz (Hz) (kHz) 640x480@60Hz 31.469 59.94 640x480@72Hz 37.861 72.809 640x480@75Hz 37.5 640x480@100Hz 50.313 99.826 640x480@120Hz 60.938 119.72 800x600@56Hz 35.156 56.25 800x600@60Hz 37.879 60.317 800x600@72Hz 48.077 72.188 SVGA 800x600@75Hz 46.875 800x600@100Hz 62.76 99.778 800x600@120Hz 76.302 119.972... -
Seite 30: Pinbelegung
Pinbelegung 19-poliges Farbdisplay-Signalkabel Pin-Nr. Signalname Pin-Nr. Signalname Pin-Nr. Signalname TMDS-Daten 2+ TMDS-Daten 0- DDC/CEC, Erde TMDS-Daten 2, Schild TMDS-Takt+ +5 V Stromversorgung TMDS-Daten 2- TMDS-Takt, Schild Hot-Plugging-Erkennung TMDS-Daten 1+ TMDS-Takt- TMDS-Daten 1, Schild Reserviert (nicht mit Gerät TMDS-Daten 1- verbunden) TMDS-Daten 0+ TMDS-Daten 0, Schild 20-poliges Farbdisplay-Signalkabel... -
Seite 31: Plug-And-Play
Plug-and-Play Plug & Play/DDC2B-Funktion Dieser Monitor ist entsprechend dem VESA DDC-Standard mit VESA DDC2B-Fähigkeiten ausgestattet. Sie ermöglichen dem Monitor, das Host-System über seine Identität zu informieren; zudem kann er je nach verwendetem DDC-Level zusätzliche Informationen über seine Anzeigefähigkeiten kommunizieren. DDC2B ist ein bidirektionaler Datenkanal, der auf dem I2C-Protokoll basiert. Der Host kann EDID-Informationen über den DDC2B-Kanal abfragen.
