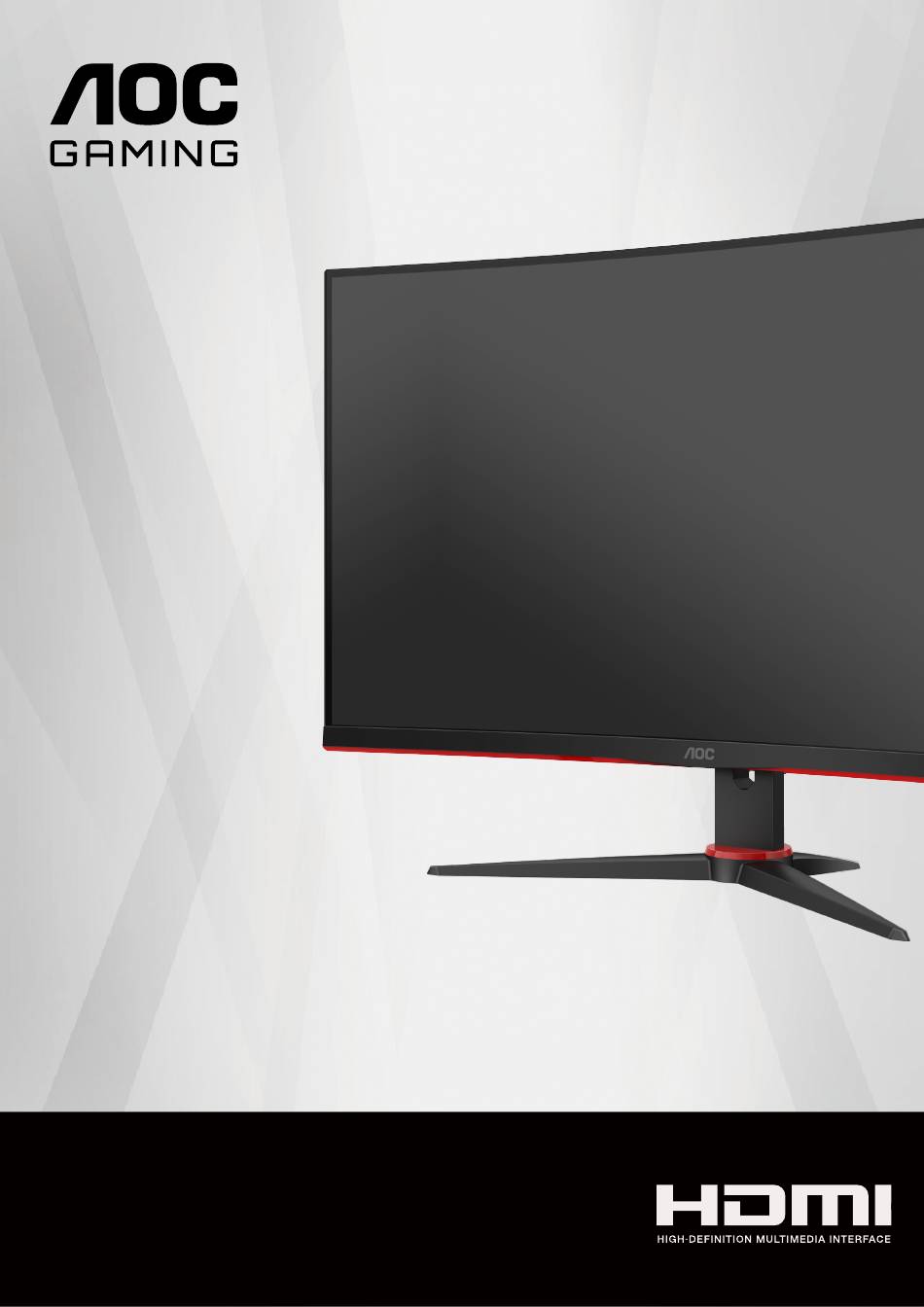

- Seite 1 LCD-Monitor – Bedienungsanleitung C27G2E/BK ® www.aoc.com © 2023 AOC.All Rights Reserved...
-
Seite 2: Inhaltsverzeichnis
Sicherheit....................................1 Typografische Konventionen ............................. 1 Stromversorgung ............................... 2 Installation ................................. 3 Reinigung .................................. 4 Sonstiges .................................. 5 Einrichtung.................................... 6 Lieferumfang ................................6 Ständer und Basis montieren ............................ 7 Betrachtungswinkel anpassen ..........................8 Monitor anschließen ..............................9 Wandmontage ................................. 10 AMD-FreeSync-Premium-Funktion .........................11 Anpassung.................................. -
Seite 3: Sicherheit
Sicherheit Typografische Konventionen Im folgenden Abschnitt finden Sie typografische Konventionen, die wir in diesem Dokument nutzen. Hinweise, Achtungs- und Warnhinweise In dieser Anleitung werden bestimmte Textabschnitte fett oder kursiv gedruckt und mit einem Symbol begleitet. Diese Textabschnitte sind Hinweise, Vorsichts- oder Warnhinweise und werden wie folgt eingesetzt: HINWEIS: Ein HINWEIS weist Sie auf wichtige Informationen hin, die Ihnen die Bedienung Ihres Computersystems erleichtern. -
Seite 4: Stromversorgung
Stromversorgung Der Monitor sollte nur über den am Etikett angegebenen Stromversorgungstyp betrieben werden. Falls Sie unsicher bezüglich des Stromversorgungstyps bei sich zuhause sind, wenden Sie sich bitte an Ihren Händler oder den örtlichen Stromversorger. Der Monitor ist mit einem dreipoligen geerdeten Stecker (einem Stecker mit einem dritten Schutzkontakt) ausgestattet. -
Seite 5: Installation
Installation Stellen Sie den Monitor nicht auf instabilen Wagen, Ständern, Stativen, Tischen auf, benutzen Sie keine instabilen Halterungen. Falls der Monitor umkippen oder fallen sollte, kann es zu schweren Beschädigungen des Gerätes oder zu Verletzungen kommen. Benutzen Sie ausschließlich Wagen, Ständer, Stative, Halterungen oder Tische, die vom Hersteller empfohlen oder mit dem Gerät verkauft werden. -
Seite 6: Reinigung
Reinigung Reinigen Sie das Gehäuse regelmäßig mit einem weichen, mit Wasser angefeuchteten Tuch. Verwenden Sie bei der Reinigung ein weiches Baumwoll- oder Mikrofasertuch. Das Tuch sollte angefeuchtet und fast trocken sein. Achten Sie darauf, dass keine Flüssigkeiten in das Gehäuse gelangen. Bitte ziehen Sie das Netzkabel, bevor Sie das Produkt reinigen. -
Seite 7: Sonstiges
Sonstiges Falls das Gerät einen ungewöhnlichen Geruch abgibt, ungewöhnliche Geräusche macht oder gar Rauch austritt, ziehen Sie SOFORT den Netzstecker und wenden sich anschließend an den Kundendienst. Sorgen Sie dafür, dass die Belüftungsöffnungen nicht bspw. durch einen Tisch oder eine Gardine blockiert werden. Setzen Sie den LCD-Monitor keinen starken Vibrationen oder Erschütterungen aus;... -
Seite 8: Einrichtung
Einrichtung Lieferumfang Quick Start Warranty Card Stand Base Power Cable DP Cable HDMI Cable Audio Cable VGA Cable Nicht alle Signalkabel werden in allen Ländern und Regionen bereitgestellt. Bitte prüfen Sie dies mit dem örtlichen Händler oder der AOC-Zweigstelle. -
Seite 9: Ständer Und Basis Montieren
Ständer und Basis montieren Sie können die Basis mit Hilfe der nachstehenden Schritte anbringen oder entfernen. Einrichtung: Entfernen:... -
Seite 10: Betrachtungswinkel Anpassen
Betrachtungswinkel anpassen Damit Sie den Bildschirm optimal ablesen können, sollten Sie direkt von vorne auf den Bildschirm schauen und den Neigungswinkel dann nach Geschmack angleichen. Halten Sie dabei den Ständer fest, damit der Monitor nicht umkippen kann, wenn Sie den Betrachtungswinkel ändern. Sie können den Monitor wie folgt verstellen: HINWEIS: Achten Sie darauf, bei der Winkelverstellung möglichst nicht den LCD-Bildschirm zu berühren. -
Seite 11: Monitor Anschließen
Monitor anschließen Kabelverbindungen an der Rückseite des Monitors. 1. HDMI-2 2. HDMI-1 3. DP 4. Kopfhörerausgang 5. Stromversorgung 6. D-SUB PC-Verbindung 1. Schließen Sie das Netzkabel sicher an der Rückseite des Monitors an. 2. Schalten Sie den Computer aus, trennen Sie das Netzkabel. 3. -
Seite 12: Wandmontage
4. Schließen Sie die Kabel wieder an. In der mit dem optionalen Wandmontagearm gelieferten Bedienungsanleitung finden Sie Anweisungen zum Anbringen an der Wand. Hinweis: VESA-Montageschraubenlöcher sind nicht bei allen Modellen verfügbar; bitte wenden Sie sich an den Händler oder die offizielle Abteilung von AOC. 0° 90°... -
Seite 13: Amd-Freesync-Premium-Funktion
AMD-FreeSync-Premium-Funktion 1. Die AMD-FreeSync-Premium-Funktion funktioniert mit DP/HDMI 2. Kompatible Grafikkarte: Nachstehend finden Sie eine Liste empfohlener Produkte oder sehen Sie hier nach: www.AMD.com Grafikkarten • Radeon™ RX Vega series • Radeon™ RX 500 series • Radeon™ RX 400 series • Radeon™... -
Seite 14: Anpassung
Anpassung Schnelltasten Quelle / Auto / Verlassen Spielmodus / < Zielpunkt / > Menü / Enter Ein/Aus Ein/Aus Drücken Sie zum Einschalten des Monitors die Ein-/Austaste. Menü / Enter Zum Anzeigen des OSD-Menüs und zum Bestätigen von Auswahlen. Zielpunkt/> Drücken Sie bei ausgeblendetem OSD die Zielpunkttaste zum Ein-/Ausblenden des Zielpunkts. Spielmodus /<... -
Seite 15: Bildschirmmenüeinstellungen
Bildschirmmenüeinstellungen Grundlegende, einfache Anleitung zu den Bedientaste. Luminance Image Setup Color Setup Picture Boost OSD Setup Game Setting Extra Exit Contrast Gamma Gamma 1 Brightness HDR Mode Eco mode Standard 1). Drücken Sie zum Einblenden des Bildschirmmenüs die Menütaste. 2). Mit der < / > navigieren Sie durch die Funktionen. Sobald die gewünschte Funktion hervorgehoben ist, drücken Sie zum Aktivieren die Menütaste. -
Seite 16: Luminance (Leuchtkraft)
Luminance (Leuchtkraft) Luminance Image Setup Color Setup Picture Boost OSD Setup Game Setting Extra Exit Contrast Gamma Gamma 1 Brightness HDR Mode Eco mode Standard Contrast 0-100 Kontrast vom Digital-Register (Kontrast) Brightness 0-100 Helligkeitsregelung (Helligkeit) Standard Standardmodus Text Textmodus Internet Internetmodus Eco (Öko) Game (Spiel) -
Seite 17: Image Setup (Bildeinrichtung)
Image Setup (Bildeinrichtung) Color Setup Picture Boost OSD Setup Game Setting Extra Exit Image Setup Luminance Clock H. Position Phase V. Position Sharpness Bildtakt zur Reduzierung vertikalen Rauschens Clock (Takt) 0-100 anpassen Phase Bildtakt zur Reduzierung horizontalen Rauschens 0-100 (Fokus) anpassen Sharpness 0-100... -
Seite 18: Color Setup (Farbeinstellungen)
Color Setup (Farbeinstellungen) Color Setup Picture Boost OSD Setup Game Setting Extra Exit Luminance Image Setup Color Temp. Warm LowBlue Mode DCB Mode Green DCB Demo Blue Warme Farbtemperatur vom EEPROM Warm abrufen Normale Farbtemperatur vom EEPROM Normal abrufen Cool (Kühl) Kühle Farbtemperatur vom EEPROM abrufen Color Temp. -
Seite 19: Picture Boost (Bildverstärkung)
Picture Boost (Bildverstärkung) OSD Setup Extra Exit Luminance Image Setup Picture Boost Game Setting Color Setup Bright Frame Brightness H. Position Frame Size Contrast V. Position Bright Frame Ein oder Aus Hellen Rahmen de-/aktivieren (Heller Rahmen) Frame Size 14-100 Rahmengröße anpassen (Rahmengröße) Brightness 0-100... -
Seite 20: Osd Setup (Osd-Einstellung)
OSD Setup (OSD-Einstellung) Extra Exit Luminance Image Setup OSD Setup Game Setting Color Setup Picture Boost Language English H. Position Transparence V. Position Timeout Break Reminder DP Capability Volume Language (Sprache) Sprache des Bildschirmmenüs wählen Timeout 5-120 Zeitüberschreitung des Bildschirmmenüs anpassen (OSD-Auszeit) DP Capability Bitte beachten Sie, dass nur DP 1.2 die AMD FreeSync... -
Seite 21: Game Setting (Spieleinstellung)
Game Setting (Spieleinstellung) Extra Exit Luminance Image Setup Picture Boost OSD Setup Game Setting Color Setup Game Mode Frame Counter Game Color Overdrive Shadow Control AMD FreeSync Low Input Lag Zum Spielen von Ego-Shooter (FPS). Verstärkt FPS (Ego-Shooter) Details in dunklen Szenen. RTS (Echtzeit- Beim Spielen von Echtzeit-Strategiespiele (RTS). - Seite 22 Input Select Eingangssignalquelle wählen (Eingangswahl) Auto Config Ja oder Nein Bild automatisch auf Standard anpassen (Autom. Einstell.) Off timer 0 – 24 Stunden Abschaltzeit wählen (Ausschalt-Timer) Breitbild 17” (4:3) 19” (4:3) 19” (5:4) Image Ratio Seitenverhältnis der Bildanzeige wählen (Seitenverhältnis) 19 Zoll W (16:10) 21,5 Zoll W (16:9) 22 Zoll W (16:10)
-
Seite 23: Exit (Beenden)
Exit (Beenden) Picture Boost OSD Setup Luminance Image Setup Color Setup Game Setting Extra Exit Exit Bildschirmmenü verlassen (Beenden) LED-Anzeige Status LED-Farbe Betriebsmodus Weiß Aktiv-Aus-Modus Orange... -
Seite 24: Problemlösung
Drücken Sie die Schnelltaste (AUTO). Bitte beachten Sie die Informationen zu Richtlinien und Service in der CD- Anleitung oder unter www.aoc.com (um das in Ihrem Land erworbene Richtlinien und Service Modell oder Informationen zu Richtlinien und Service auf der Support-Seite... -
Seite 25: Technische Daten
Technische Daten Allgemeine Angaben Modellname C27G2E/BK Antriebssystem TFT-Farb-LCD Bildschirm Sichtbare Bildgröße 68,6 cm (Diagonale) Pixelabstand 0,3114mm (H) × 0,3114mm (V) Anzeigefarben 16,7 Mio. Farben 30k-83kHz(D-SUB) Horizontale Abtastfrequenz 30k-200kHz(HDMI/DP) Horizontale Abtastbreite 597.888mm (Maximum) 50-76Hz(D-SUB) Vertikale Abtastfrequenz 48-165Hz(HDMI/DP) Vertikale Abtastbreite (Maximum) 336.312mm Optimale Auflösung... -
Seite 26: Voreingestellte Anzeigemodi
Voreingestellte Anzeigemodi Horizontale Frequenz STANDARD Auflösung(+/-1Hz) Vertikale Frequenz (Hz) (kHz) 640x480@60Hz 31,469 59,94 640x480@67Hz 66,667 640x480@72Hz 37,861 72,809 640x480@75Hz 37,5 640x480@100Hz 51,08 99,769 640x480@120Hz 61,91 119,518 DOS MODE 720x400@70Hz 31,469 70,087 DOS MODE 720x480@60Hz 29,855 59,710 720x576@50Hz 31,25 SVGA 800x600@56Hz 35,156 56,25 SVGA... -
Seite 27: Pinbelegung
Pinbelegung 19-poliges Farbdisplay-Signalkabel Pin-Nr. Signalname Pin-Nr. Signalname Pin-Nr. Signalname TMDS-Daten 2+ TMDS-Daten 0- DDC/CEC, Erde TMDS-Daten 2, Schild TMDS-Takt+ +5 V Stromversorgung TMDS-Daten 2- TMDS-Takt, Schild Hot-Plugging-Erkennung TMDS-Daten 1+ TMDS-Takt- TMDS-Daten 1, Schild Reserviert (nicht mit Gerät TMDS-Daten 1- verbunden) TMDS-Daten 0+ TMDS-Daten 0, Schild 20-poliges Farbdisplay-Signalkabel... -
Seite 28: Pinnummer
15-poliges Farbdisplay-Signalkabel 15-polige Seite des 15-polige Seite des Pinnummer Pinnummer Signalkabels Signalkabels Video-Rot Video-Grün Erde Video-Blau Nicht verbunden Nicht verbunden DDC-Serielle Daten Kabelerkennung H-Sync. Erde-R V-Sync. Erde-G DDC-Serieller Takt Erde-B... -
Seite 29: Plug-And-Play
Plug-and-Play Plug & Play/DDC2B-Funktion Dieser Monitor ist entsprechend dem VESA DDC-Standard mit VESA DDC2B-Fähigkeiten ausgestattet. Sie ermöglichen dem Monitor, das Host-System über seine Identität zu informieren; zudem kann er je nach verwendetem DDC-Level zusätzliche Informationen über seine Anzeigefähigkeiten kommunizieren. DDC2B ist ein bidirektionaler Datenkanal, der auf dem I2C-Protokoll basiert. Der Host kann EDID-Informationen über den DDC2B-Kanal abfragen.
