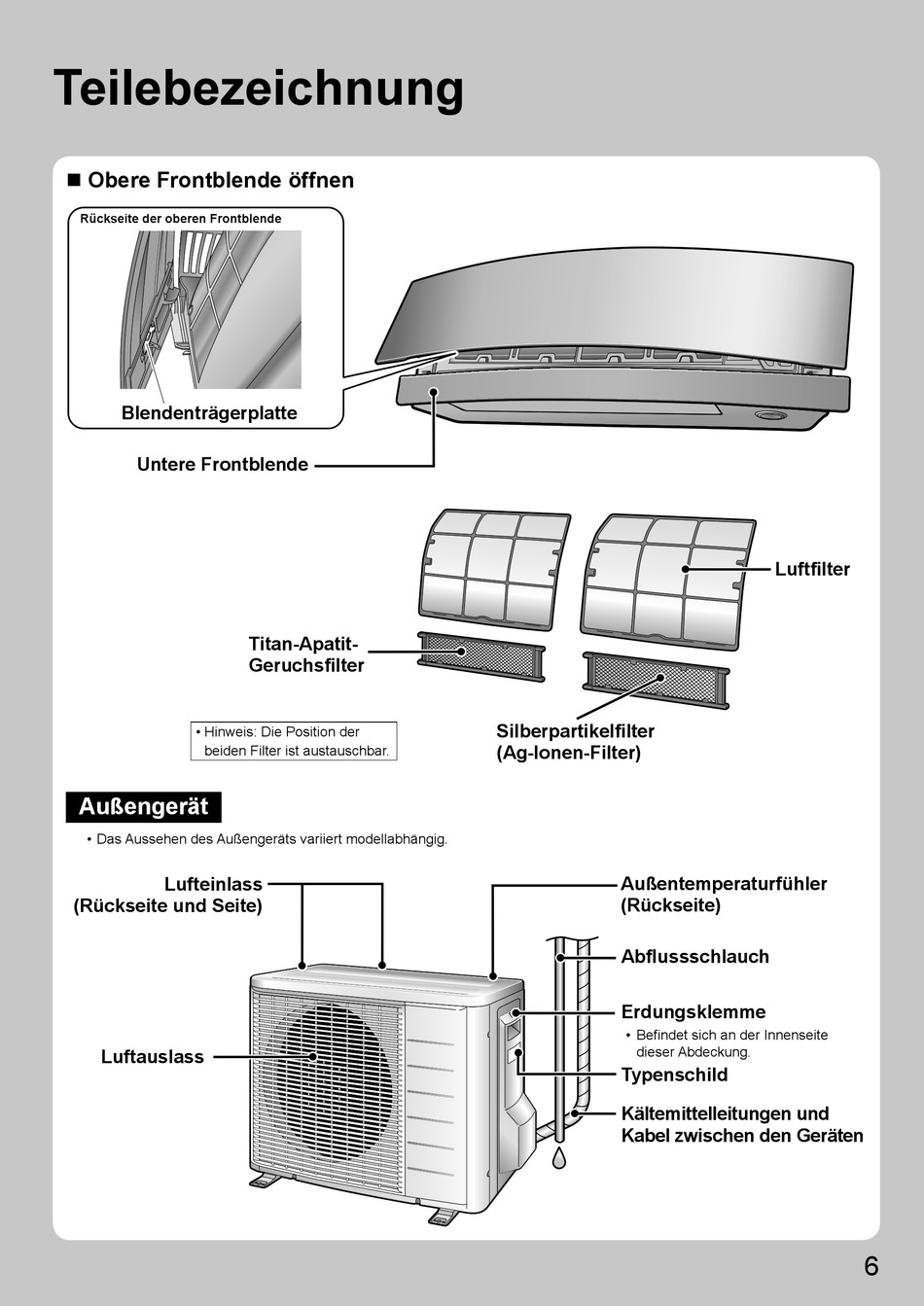

Teilebezeichnung
 Obere Frontblende öffnen
Rückseite der oberen Frontblende
Blendenträgerplatte
Untere Frontblende
• Hinweis: Die Position der
beiden Filter ist austauschbar.
Außengerät
• Das Aussehen des Außengeräts variiert modellabhängig.
Lufteinlass
(Rückseite und Seite)
Luftauslass
Titan-Apatit-
Geruchsfi lter
Silberpartikel fi lter
(Ag-Ionen-Filter)
Außentemperaturfühler
(Rückseite)
Abfl ussschlauch
Erdungsklemme
• Befi ndet sich an der Innenseite
dieser Abdeckung.
Typenschild
Kältemittelleitungen und
Kabel zwischen den Geräten
Luftfi lter
6
