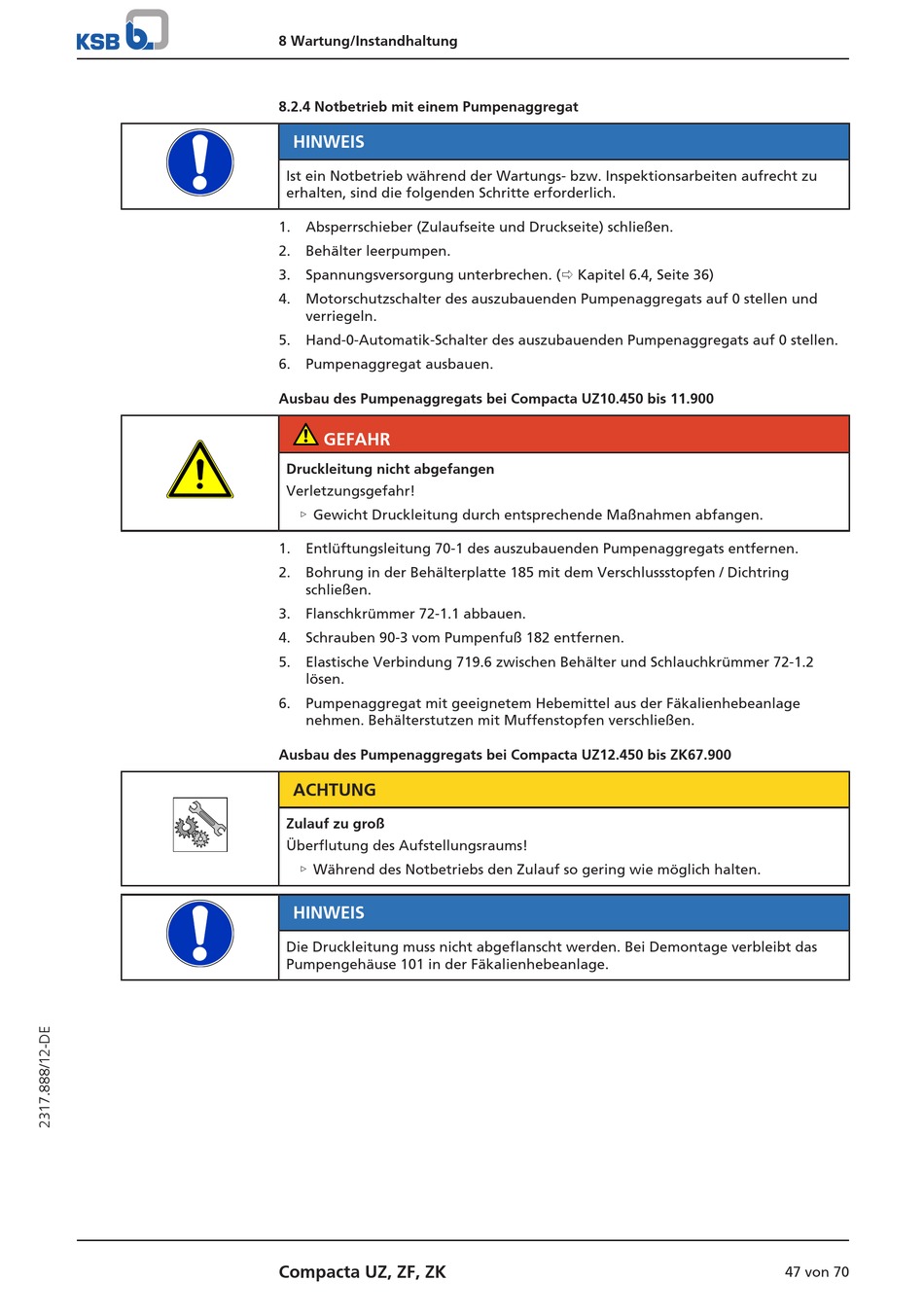

8 Wartung/Instandhaltung
8.2.4 Notbetrieb mit einem Pumpenaggregat
HINWEIS
Ist ein Notbetrieb während der Wartungs- bzw. Inspektionsarbeiten aufrecht zu
erhalten, sind die folgenden Schritte erforderlich.
1.
Absperrschieber (Zulaufseite und Druckseite) schließen.
2.
Behälter leerpumpen.
3.
Spannungsversorgung unterbrechen. (ð Kapitel 6.4, Seite 36)
4.
Motorschutzschalter des auszubauenden Pumpenaggregats auf 0 stellen und
verriegeln.
5.
Hand-0-Automatik-Schalter des auszubauenden Pumpenaggregats auf 0 stellen.
6.
Pumpenaggregat ausbauen.
Ausbau des Pumpenaggregats bei Compacta UZ10.450 bis 11.900
GEFAHR
Druckleitung nicht abgefangen
Verletzungsgefahr!
▷ Gewicht Druckleitung durch entsprechende Maßnahmen abfangen.
1.
Entlüftungsleitung 70-1 des auszubauenden Pumpenaggregats entfernen.
2.
Bohrung in der Behälterplatte 185 mit dem Verschlussstopfen / Dichtring
schließen.
3.
Flanschkrümmer 72-1.1 abbauen.
4.
Schrauben 90-3 vom Pumpenfuß 182 entfernen.
5.
Elastische Verbindung 719.6 zwischen Behälter und Schlauchkrümmer 72-1.2
lösen.
6.
Pumpenaggregat mit geeignetem Hebemittel aus der Fäkalienhebeanlage
nehmen. Behälterstutzen mit Muffenstopfen verschließen.
Ausbau des Pumpenaggregats bei Compacta UZ12.450 bis ZK67.900
ACHTUNG
Zulauf zu groß
Überflutung des Aufstellungsraums!
▷ Während des Notbetriebs den Zulauf so gering wie möglich halten.
HINWEIS
Die Druckleitung muss nicht abgeflanscht werden. Bei Demontage verbleibt das
Pumpengehäuse 101 in der Fäkalienhebeanlage.
Compacta UZ, ZF, ZK
47 von 70
