Ledino LED-FLA1005IR-Set Anleitung

Ledino
the energy saving company
LED: Hohe Energieeinsparung • Energieklasse A • Lange Lebensdauer • Geringe Wärmeabstrahlung • 100 % Licht sofort • Quecksilberfrei

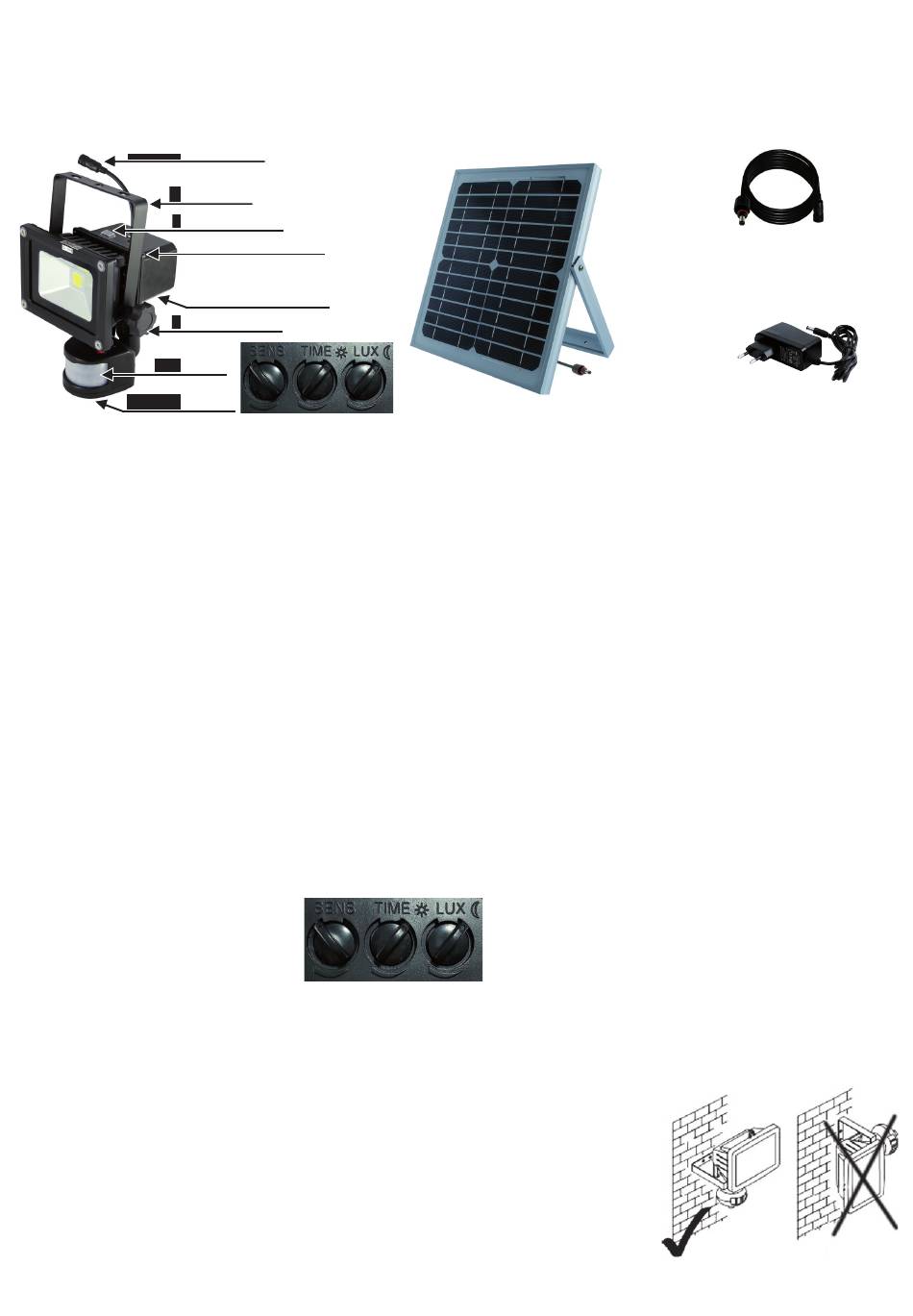

① 10 W LED-Akkustrahler
② Ladekabel-Anschluss ② Ladekabel-Anschluss
③ Haltebügel ③ Haltebügel
④ Ein-/Ausschalter ④ Ein-/Ausschalter
⑤ 4x Akkuhalteschraube
⑥ LED-Funktionsanzeige
⑦ Einstell-Handrad ⑦ Einstell-Handrad
⑧ IR-Sensor ⑧ IR-Sensor
⑨ IR-Sensor Regler ⑨ IR-Sensor Regler
① LED-Strahler
10 Watt Hochleistungs LEDs
100-240 V AC 50/60 Hz, 12-24 V DC
90 lm/W, Energieklasse A, Powerfaktor ≧ 0,9
900 Lumen, kaltweiß 5500-6000 K
zulässige Umgebungstemperatur: -20 bis 50 ℃
120° Abstrahlwinkel
Aludruckgehäuse
Ladekontroll LED
gekapselter Schalter am Gehäuse
wassergeschützter Anschluss
IP65 - gegen Strahlwasser geschützt
B: 135 mm, H: 154 mm, T: 146 mm
5,2 Ah Li-Ion Akku (als Ersatzteil einzeln erhältlich)
Ladezeit 6 Stunden - Arbeitszeit 6 Stunden
2 Jahre Garantie
⑧ IR-Sensor IR-Bewegungs-/Dämmerungssensor
Reaktionsbereich: 180°
Installationshöhe: 1,8 m - 2,5 m
Temperaturbereich: ‒10 ℃ bis +40 ℃
zulässige Luftfeuchtigkeit:< 93% RH
⑨ IR-Sensor Einstellungen
(Maximalwerteinstellung: im Uhrzeigersinn bis zur Begrenzung)
Sensorempfi ndlichkeit (SENS): max. 12 m
Einschaltdauer (TIME): 5 Sek. - 6 Min.
Lichtempfi ndlichkeit (LUX): 2 - 2000 lx
Installation
Das Set ist vollkommen autark und kann als stationäre oder mobile Lösung für vielseitige
Beleuchtungszwecke eingesetzt werden.
Der LED-Strahler sollte waagerecht installiert werden (siehe Bild), um eine richtige Funktion
des IR-Sensors zu gewährleisten.
Richten Sie das Solarpanel in Richtung Sonne aus um, einen höchstmöglichen Ladestrom
zu erzielen. Für den Fall, dass das Solarpanel nicht in der Nähe des Strahlers aufgehängt
werden kann, nutzen Sie das beigelegte 3 m Verlängerungskabel.
Die Anschlüsse sind mit wassergeschützten Steckern ausgerüstet und gewährleisten
eine wasserfeste Kombination aus LED-Strahler und Solarpanel. Verschrauben Sie die Kabel-
verbinder richtig und achten Sie auf den richtigen Sitz der Dichtungen.
Falls das Sonnenlicht mal nicht ausreicht, kann der Li-Ionen Akku auch mit dem mitge-
liefertem Netzteil aufgeladen werden (Netzteil nicht für den Aussenbereich geeignet).
LED LIGHTING
⑩ 10 W Solarpanel
⑩ 10 W Solarpanel
10 Watt Solarpanel im Aluminiumrahmen
Halter für die Wandmontage oder
als Bodenständer
mit 0,8 m Anschlusskabel
wassergeschützter Steckverbinder
Max. Leistung (Pmp): 10 ± 3% watts
Max. Spannung (Vmp): 12,5 V
Max. Strom (Imp): 0,83 A
Leerlaufspannung (Voc): 14,5 V
Kurzschlussstrom (Isc): 0,96 A
(Unter Standard Testbedingung:
AM= 1,5, Ec=1000 W/m², Tc=25 ℃)
L: 300 mm, H: 344 mm, T: 25 mm
⑪ Haltebügel
⑫ Anschlusskabel
⑥ LED-Funktionsanzeige
Ladevorgang: LED blinkt rot/grün
Akku voll aufgeladen: LED leuchtet grün
In Betrieb: LED ausgeschaltet
Akkuladezustand unter 10%: LED blinkt langsam rot (1x/s)
Akkuladezustand unter 5%: LED blinkt schnell rot
LED-FLA1005IR-Set
LED-Akkustrahler 10 W
mit IR-Bewegungsmelder
und 10 W Solarpanel
⑬ 3 m Verlängerungskabel
⑭ GS Geprüftes Netzteil
IN AC: 100-230 V 50/60Hz
OUT DC: 12 V, 1 A
ACHTUNG! Nur für den
Innenbereich geeignet!
