Ledino LED-IRS20180 Handbuch
Ir-bewegungssensor mit dämmerungsschalter
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Ledino
the energy saving company
Infrarot-Bewegungssensor mit Dämmerungsschalter
220-240V/AC, 50/60Hz, IP20
Schaltleistung:
max. 800 W Glühbirne, LED (cosφ=1)
max. 400 W Leuchtstoffröhre (cosφ=0.5)
Temperaturbereich: -10 ° C bis 40 ° C
Stromverbrauch: ca. 0,45 W (statisch 0,1 W)
Ø: 115 mm, H: 47 mm
Installationshöhe: 2,5-3,5 m (Decke)/ 1,5-2,5 m (Wand)
Erfassungsgeschwindigkeit: 0,6 -1,5 m/s
Dämmerungsschalter einstellbar: <10 lx - 2000 lx
Arbeitsbereich einstellbar:
Ø 2-10 m/ 360° (Deckenmontage),
10 m/ 35-120° (Wandmontage)
Zeiteinstellung: 10±3 Sek. - 12 ±3 Min.
Ø 115 mm
WICHTIG:
Lesen Sie alle Anweisungen sorgfältig. Wenn Sie diese Anweisungen nicht verstehen, konsultieren Sie bitte Ihren Händler.
Überprüfen Sie das Gerät auf Transportschäden. Transportschäden sind dem Spediteur/Zusteller anzugeben.
SICHERHEIT:
Lebensgefahr! Die Verkabelung muss nach lokalen gesetzlichen Verordnungen und Richtlinien ausgeführt werden.
Alle Arbeiten dürfen nur von einem qualifizierten Elektriker durchgeführt werden.
Der Sensor ist nur für den trockenen Innenbereich zugelassen.
Der Sensor darf nicht in der Nähe von offenem Feuer und nicht in heißer und dampfhaltiger Umgebung installiert werden.
Stellen Sie sicher, dass beim Bohren in den Wänden und Decken keine Strom-, Wasser- oder Gasleitung beschädigt wird.
WARNUNG:
Unterbrechen Sie die Stromzufuhr (Sicherung) während der Installation und Wartung.
Diese Arbeiten dürfen nur von einem qualifizierten Elektriker durchgeführt werden.
Führen Sie niemals Wartung oder Reinigung durch, während das Gerät unter Spannung ist.
Tragen Sie zum eigenen Schutz beim Bohren eine Schutzbrille und Staubmaske.
Montage
1. Abdeckung gegen den Uhrzeigersinn abdrehen und
abheben (Bajonettverschluss) Bild 1.
2. Bohrlöcher an entsprechenden Stellen anzeichnen, Löcher
bohren (Ø 6mm), Dübel einsetzen.
Ledino IR-Bewegungssensor
mit Dämmerungsschalter
LED LIGHTING

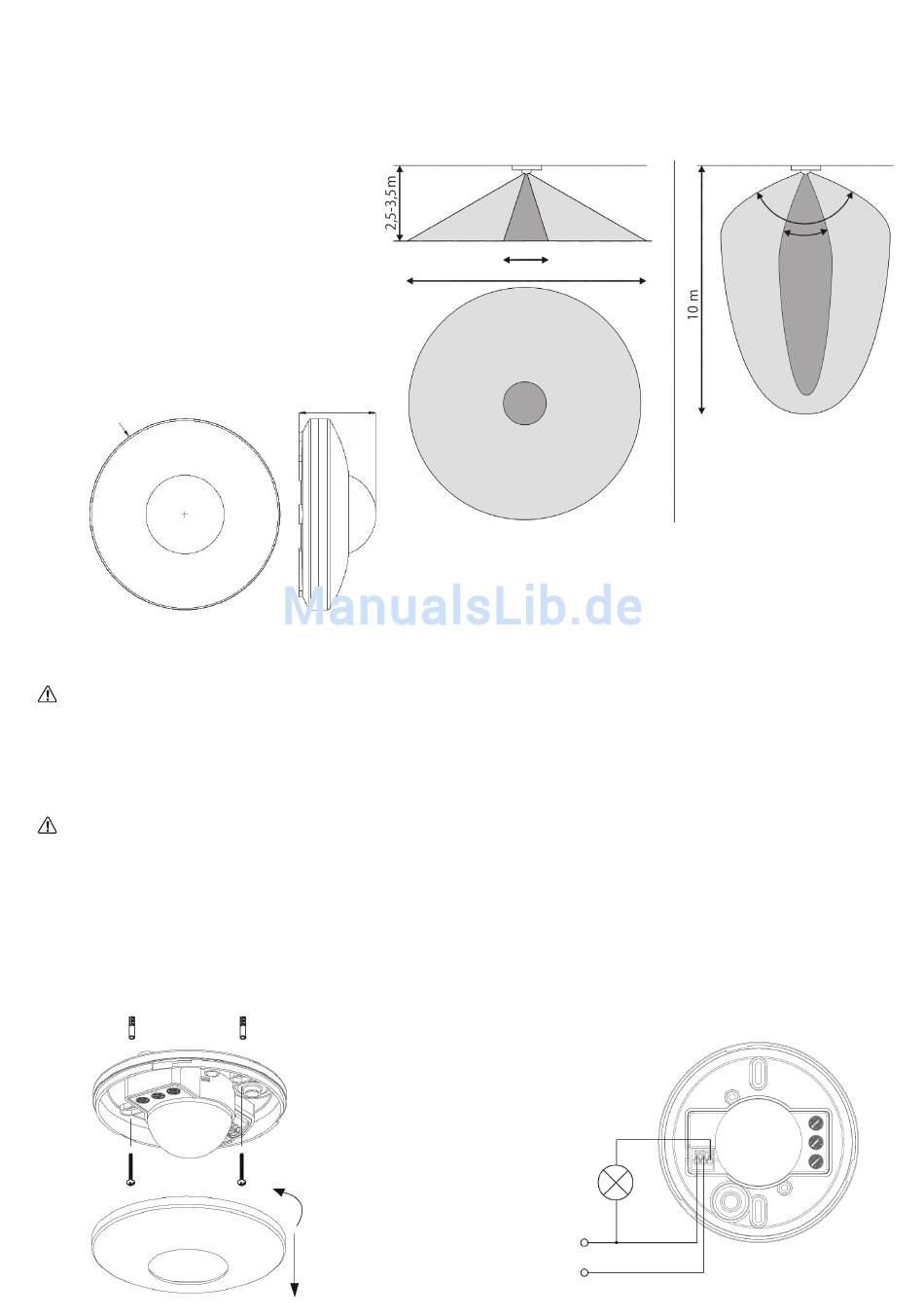

Arbeitsbereich bei Deckenmontage
47 mm
Bild 1
min. Ø 2m
max. Ø 10m
3. Kabel durch die Tülle ziehen und die Grundplatte anschrauben.
4. Kabel der Markierung nach anschliessen Bild 2.
5. Sensor einstellen (siehe Kapitel „Einstellungen").
6. Abdeckungen aufsetzen und im Uhrzeigersinn festdrehen.
L'
Verbraucher
(Leuchte,
Kamera,....)
N
220-240 V/AC
50/60 Hz
L
LED-IRS20180
Arbeitsbereich bei Wandmontage
Installationshöhe 1,5-2,5 m
max.
120°
min. 35°
Bild 2
