Ledino
the energy saving company

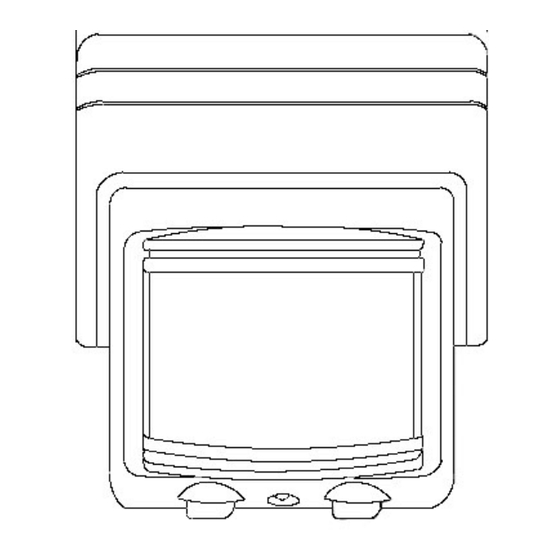

Infrarot-Bewegungssensor mit Dämmerungsschalter
220-240V/AC, 50/60Hz
Schaltleistung:
max. 1200 W Glühbirne, LED (cosφ=1)
max. 300 W Leuchtstoffröhre (cosφ=0.5)
Temperaturbereich: -10 ° C bis 40 ° C
Stromverbrauch: ca. 0,45 W (statisch 0,1 W)
B: 72 mm, H: 81 mm, T: 122 mm
Installationshöhe: 1,8 - 2,5 m
Zulässige Luftfeuchtigkeit: < 93 % rel. LF
Erfassungsgeschwindigkeit: 0,6 -1,5 m/s
Sensorkopf verstellbar: 90° horizontal, 40° vertikal
Dämmerungsschalter einstellbar: 3 lx - 2000 lx
Arbeitsbereich: max.12 m/ 180°
Zeiteinstellung: 8 Sek. - 7 Min.
WICHTIG:
Lesen Sie alle Anweisungen sorgfältig. Wenn Sie diese Anweisungen nicht verstehen, konsultieren Sie bitte Ihren Händler.
Überprüfen Sie das Gerät auf Transportschäden. Transportschäden sind dem Spediteur/Zusteller anzugeben.
SICHERHEIT:
Lebensgefahr! Die Verkabelung muss nach lokalen gesetzlichen Verordnungen und Richtlinien ausgeführt werden.
Alle Arbeiten dürfen nur von einem qualifizierten Elektriker durchgeführt werden.
Um eine Dichtheit gemäß IP44 zu erreichen, müssen die Kabel in der Grundplatte richtig abgedichtet sein.
Der Sensor darf nicht in der Nähe von offenem Feuer und nicht in heißer und dampfhaltiger Umgebung installiert werden.
Stellen Sie sicher, dass beim Bohren in den Wänden und Decken keine Strom-, Wasser- oder Gasleitung beschädigt wird.
WARNUNG:
Unterbrechen Sie die Stromzufuhr (Sicherung) während der Installation und Wartung.
Diese Arbeiten dürfen nur von einem qualifizierten Elektriker durchgeführt werden.
Führen Sie niemals Wartung oder Reinigung durch, während das Gerät unter Spannung ist.
Tragen Sie zum eigenen Schutz beim Bohren eine Schutzbrille und Staubmaske.
Montage
1. Schraube (A) entfernen und Grundplatte abnehmen Bild 1.
2. Bohrlöcher an entsprechenden Stellen anzeichnen, Löcher
bohren (Ø 6mm), Dübel einsetzen.
3. Benötigte Lochvorbereitungen öffnen, Kabel durch
die so entstandenen Kabelöffnungen ziehen und Grund-
LED LIGHTING
45° nach rechts
verstellbar
45° nach links
verstellbar
Lochvor-
bereitung
rot (L')
blau (N)
braun (L)
A
Bild 1
Ledino IR-Bewegungssensor
mit Dämmerungsschalter
Arbeitsbereiche
122 mm
40° nach unten
verstellbar
platte an die Wand schrauben.
4. Kabel der Markierung nach anschliessen Bild 2.
5. Sensor mit Schraube (A) wieder an die Grundplatte
schrauben.
6. Sensor einstellen (siehe Kapitel „Einstellungen").
braun
blau
Lochvor-
rot
bereitung
Bild 2
LED-IRS12180
72 mm
L
L
N
N
L'
L'
N
Verbraucher
(Leuchte, Kamera,....)
220-240 V/AC
50/60 Hz
