GPS-Logger 2
GPS-Logger 2
„Strecke"
Der Alarm wird aktiviert, wenn die eingestellte zurückgelegte Flugstrecke überschritten wird.
„Rx Spannung"
Zur Überwachung der Empfängerversorgung. Der Alarm ist aktiv, solange die eingestellte Spannungsschwelle
unterschritten wird.

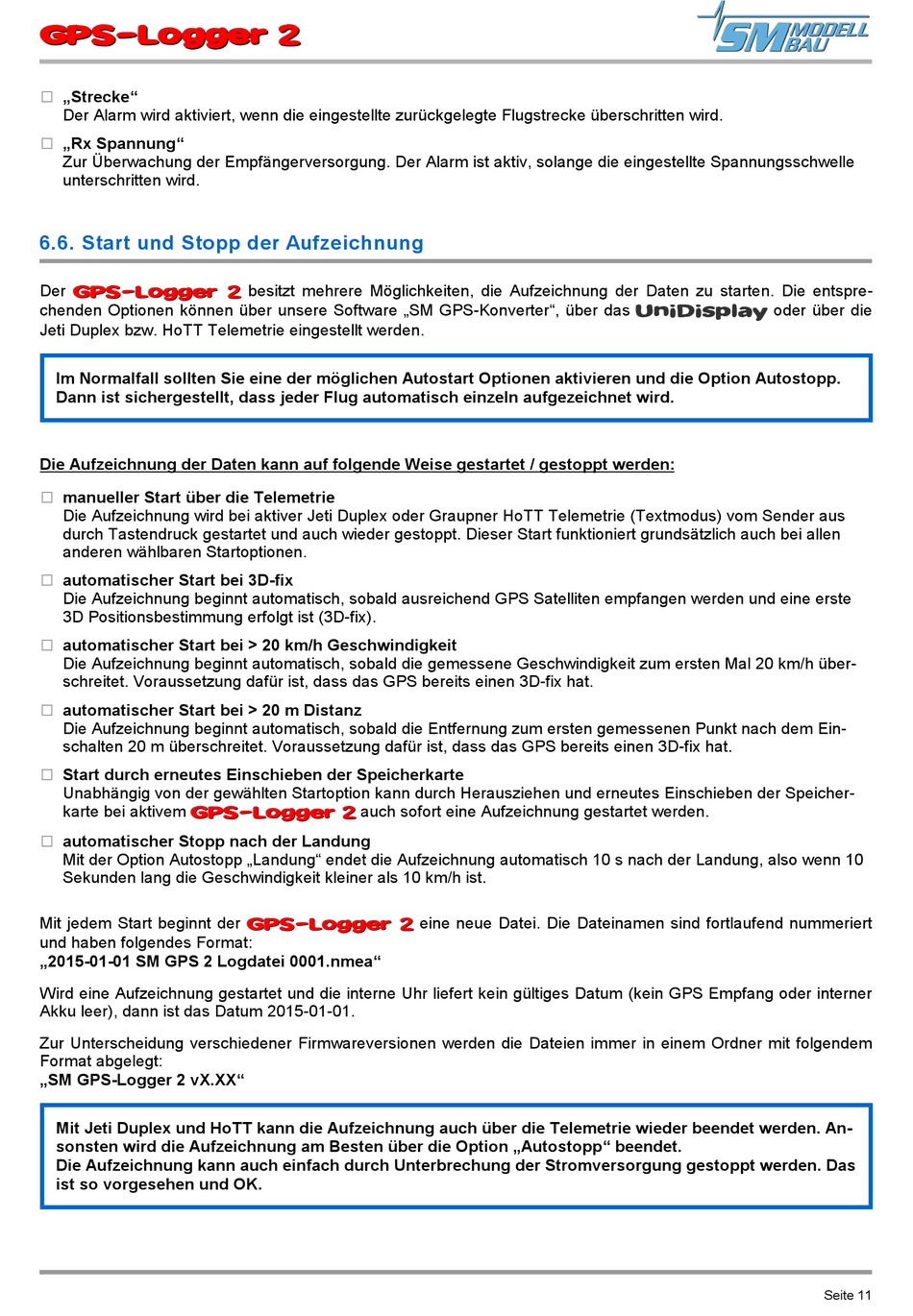

6.6. Start und Stopp der Aufzeichnung
Der
GPS-Logger 2
GPS-Logger 2
chenden Optionen können über unsere Software „SM GPS-Konverter", über das
Jeti Duplex bzw. HoTT Telemetrie eingestellt werden.
Im Normalfall sollten Sie eine der möglichen Autostart Optionen aktivieren und die Option Autostopp.
Dann ist sichergestellt, dass jeder Flug automatisch einzeln aufgezeichnet wird.
Die Aufzeichnung der Daten kann auf folgende Weise gestartet / gestoppt werden:
manueller Start über die Telemetrie
Die Aufzeichnung wird bei aktiver Jeti Duplex oder Graupner HoTT Telemetrie (Textmodus) vom Sender aus
durch Tastendruck gestartet und auch wieder gestoppt. Dieser Start funktioniert grundsätzlich auch bei allen
anderen wählbaren Startoptionen.
automatischer Start bei 3D-fix
Die Aufzeichnung beginnt automatisch, sobald ausreichend GPS Satelliten empfangen werden und eine erste
3D Positionsbestimmung erfolgt ist (3D-fix).
automatischer Start bei > 20 km/h Geschwindigkeit
Die Aufzeichnung beginnt automatisch, sobald die gemessene Geschwindigkeit zum ersten Mal 20 km/h über-
schreitet. Voraussetzung dafür ist, dass das GPS bereits einen 3D-fix hat.
automatischer Start bei > 20 m Distanz
Die Aufzeichnung beginnt automatisch, sobald die Entfernung zum ersten gemessenen Punkt nach dem Ein-
schalten 20 m überschreitet. Voraussetzung dafür ist, dass das GPS bereits einen 3D-fix hat.
Start durch erneutes Einschieben der Speicherkarte
Unabhängig von der gewählten Startoption kann durch Herausziehen und erneutes Einschieben der Speicher-
karte bei aktivem
GPS-Logger 2
GPS-Logger 2
automatischer Stopp nach der Landung
Mit der Option Autostopp „Landung" endet die Aufzeichnung automatisch 10 s nach der Landung, also wenn 10
Sekunden lang die Geschwindigkeit kleiner als 10 km/h ist.
Mit jedem Start beginnt der
und haben folgendes Format:
„2015-01-01 SM GPS 2 Logdatei 0001.nmea"
Wird eine Aufzeichnung gestartet und die interne Uhr liefert kein gültiges Datum (kein GPS Empfang oder interner
Akku leer), dann ist das Datum 2015-01-01.
Zur Unterscheidung verschiedener Firmwareversionen werden die Dateien immer in einem Ordner mit folgendem
Format abgelegt:
„SM GPS-Logger 2 vX.XX"
Mit Jeti Duplex und HoTT kann die Aufzeichnung auch über die Telemetrie wieder beendet werden. An-
sonsten wird die Aufzeichnung am Besten über die Option „Autostopp" beendet.
Die Aufzeichnung kann auch einfach durch Unterbrechung der Stromversorgung gestoppt werden. Das
ist so vorgesehen und OK.
besitzt mehrere Möglichkeiten, die Aufzeichnung der Daten zu starten. Die entspre-
auch sofort eine Aufzeichnung gestartet werden.
eine neue Datei. Die Dateinamen sind fortlaufend nummeriert
GPS-Logger 2
GPS-Logger 2
oder über die
UniDisplay
Seite 11
