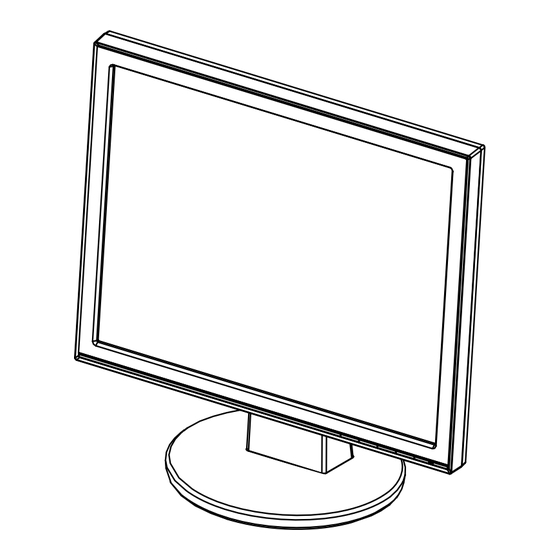

- Seite 1 Q5230 V1 Januar 2010 VB171/VB175/VB191/VB195-Reihe LCD-Monitor Benutzerhandbuch...
-
Seite 2: Inhaltsverzeichnis
übertragen werden. Hiervon ausgenommen ist die Erstellung einer Sicherungskopie für den persönlichen Gebrauch. Die Produktgarantie oder -dienstleistung wird nicht gewährt, wenn (1) das Produkt ohne schriftliche Zustimmung von ASUS repariert, modifiziert oder geändert wurde oder (2) die Seriennummer des Produkts unleserlich gemacht wurde oder fehlt. ASUS... -
Seite 3: Hinweise
Hinweise Federal Communications Commission-Erklärung Dieses Gerät erfüllt alle Anforderungen Teils FCC-Bestimmungen. Betrieb muss folgenden zwei Bedingungen erfüllen: ‧ Das Gerät darf keine schädlichen Interferenzen verursachen. ‧ Das Gerät muss alle empfangenen Interferenzen inklusive der Interferenzen, eventuell einen unerwünschten Betrieb verursachen, annehmen. Dieses Gerät wurde geprüft und hat sich als mit den Grenzwerten für ein Digitalgerät der Klasse B gemäß... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise ‧ Lesen Sie sorgfältig die mitgelieferte Dokumentation durch, bevor Sie beginnen, den Monitor einzurichten. ‧ Setzen Sie den Monitor weder Regen noch Feuchtigkeit aus, um einen Brand oder elektrischen Schlag zu vermeiden. ‧ Versuchen Sie niemals das Monitorgehäuse zu öffnen. Die gefährliche Hochspannung innerhalb des Monitors kann ernsthafte Verletzungen verursachen. -
Seite 5: Pflegen & Reinigen
Pflegen & Reinigen ‧ Es ist ratsam, alle Kabel inklusive Stromkabel zu entfernen, bevor Sie den Monitor hochheben oder verstellen. Beachten Sie bitte die richtigen Hebemethoden, wenn Sie den Monitor aufstellen. Greifen Sie den Monitor an den Kanten, wenn Sie den Monitor hochheben oder tragen wollen. -
Seite 6: Weitere Informationen
An den folgenden Stellen finden Sie weitere Informationen und Quellen für eine Softwareaktualisierung. ASUS-Websites Die weltweiten ASUS-Websites bieten aktuelle Informationen zu Hardware- und Software-Produkten von ASUS. Besuchen Sie die Website http://www.asus.com. Optionale Dokumentation Ihr Produktpaket kann zusätzliche Bestandteile wie z.B. eine Garantiekarte enthalten, die eventuell von Ihrem Händler... -
Seite 7: Willkommen
Vielen Dank für Ihren Kauf des LCD-Monitors der VB171/VB175/VB191 ® /VB195 -Reihe von ASUS Der neueste Breitbild-LCD-Monitor von ASUS liefert schärfere, breitere und hellere Bilder und bietet viele Funktionen, um Ihnen ein schönes visuelles Erlebnis zu geben. Durch diese Funktionen können Sie die Bequemlichkeit und das... -
Seite 8: Anbringen Des Monitorfußes
Anbringen des Monitorfußes So bringen Sie den Monitorfuß an: Bringen Sie den Fuß an dem Monitor an. Sie hören einen Klickton, wenn der Fuß ricntig einrastet. Verstellen Sie die Lage des Bildschirms, um einen angenehmen Blickwinkel zu erhalten. Wir empfehlen Ihnen ein weiches Tuch auf den Tisch zu legen, um Schäden an dem Monitor zu vermeiden. -
Seite 9: Einführung Zum Monitor
‧ Drücken Sie diese Taste, um zu der markierten (Funktion) zu gelangen, wenn das OSD-Menü aktiviert ist. Taste: ‧ Mit dieser Taste erhöhen Sie den Wert der ausgewählten Funktion oder springen zur nächsten Funktion. ‧ Diese Taste ist auch ein Hotkey zur Helligkeitseinstellung. ASUS LCD Monitor VB171/VB175/VB191/VB195-Reihe... -
Seite 10: Rückseite Des Lcd-Monitors
Stromschalter ‧ Drücken Sie auf diese Taste, um den Monitor ein- oder auszuschalten. Betriebsanzeige ‧ Die folgende Tabelle zeigt die Bedeutung der Farben der Betriebsanzeige. Status Beschreibung Blau Orange Standby-Modus 1.4.2 Rückseite des LCD-Monitors Schraubenbohrungen für VESA-Wandmontage Anschlüsse an der Rückseite Anschlüsse an der Rückseite (von links nach rechts) Netzstromeingang. -
Seite 11: Anpassen Des Bildschirms
Position des Bildschirms an, um einen optimalen Blickwinkel zu erhalten. ‧ Halten Sie den Monitorfuß fest, damit der Monitor beim Anpassen des Blickwinkels nicht umkippt. ‧ Der Bildschirmwinkel kann auf -5º bis 20º eingestellt werden. -5º~20º ASUS LCD Monitor VB171/VB175/VB191/VB195-Reihe... -
Seite 12: Abnehmen Des Halters/Fußes (Für Die Vesa-Wandmontage)
Abnehmen des Halters/Fußes (für die VESA-Wandmontage) Der Fuß des LCD-Monitors der VB171/VB175//VB191/VB195-Reihe kann abgenommen werden, um eine VESA-Wandmontage vorzunehmen. Entfernen des Monitorfußes: Entfernen Sie die Abdeckung von dem Halter. Legen Sie den Monitor mit dem Bildschirm nach unten zeigend auf einen Tisch. Entfernen Sie wie unten abgebildet mit einem Schraubenzieher die drei Schrauben von dem Monitorfuß. -
Seite 13: Bildschirmmenü (Osd-Menü)
Nachtmodus: Beste Option für Spiele oder Filme mit dunklen Szenen mit der SPLENDID™ Video Enhancement. • Im Standardmodus können Sie die Funktionen Sättigung und Schärfe nicht anpassen. • In anderen Modi können Sie die Funktion sRGB nicht anpassen. ASUS LCD Monitor VB171/VB175/VB191/VB195-Reihe... - Seite 14 Bild Hier können Sie die Helligkeit, den Kontrast, die Schärfe, die Sättigung, die Position (nur im VGA-Modus) und den Fokus (nur im VGA-Modus) anpassen. ‧ Helligkeit: Der Wert kann auf 0 bis 100 gestellt werden. Mit dem Hotkey können Sie diese Funktion direkt aufrufen. ‧...
- Seite 15 Sprache: Es stehen Ihnen zehn Sprachen zur Auswahl: Englisch, Deutsch, Italienisch, Französisch, Holländisch, Spanisch, Russisch, Chinesisch traditionell, Chinesisch vereinfacht, Japanisch und Koreanisch. ‧ Information: Hier werden Informationen zu dem Monitor angezeigt. ‧ Zurücksetzen: Die Option "Ja" lädt den voreingestellten Modus wieder her. ASUS LCD Monitor VB171/VB175/VB191/VB195-Reihe...
-
Seite 16: Technische Daten
Technische Daten VB191T/S/D VB171T/S/D VB175T/S/D/N VB195T/S/D/N Modellname 19" 17" 17" 19" Bildschirmgröße Maximale SXGA 1280x1024 SXGA 1280x1024 SXGA 1280x1024 SXGA 1280x1024 Auflösung Helligkeit (typisch) 1000:1(VB171T/S), Kontrastverhältnis 1000:1 50000:1 50000:1 (typisch) 700:1(VB171D) Betrachtungswinkel 170/160 160/160 170/160 170/160 (H/V), CR≧10 16,7 Millionen 16,7 Millionen 16,7 Millionen 16,7 Millionen... -
Seite 17: Fehlerbehebung (Häufig Gestellte Fragen)
Monitor und dem Computer ist zu niedrig. verbunden ist. • Ändern Sie die Lautstärkeeinstellung des Monitors und des Computers. • Stellen Sie sicher, dass die Soundkarte und nötige Treiber richtig im Computer installiert und aktiviert sind. ASUS LCD Monitor VB171/VB175/VB191/VB195-Reihe... -
Seite 18: Unterstützte Anzeigemodi
Unterstützte Anzeigemodi Standards Vertikalfrequenz Horizontalfrequenz (KHz) Pixeltakt (MHz) 640x480@60Hz 31,469 25,175 640x480@72Hz 37,861 31,5 640x480@75Hz 37,5 31,5 800x600@56Hz 35,156 800x600@60Hz 37,879 SVGA 800x600@72Hz 48,077 800x600@75Hz 46,875 49,5 1024x768@60Hz 48,363 1024x768@70Hz 56,476 1024x768@72Hz 57,7 78,4 1024x768@75Hz 60,023 78,75 1024x768@75Hz 60,2 1152x870@75Hz 68,7 1152x864@75Hz 67,5...
