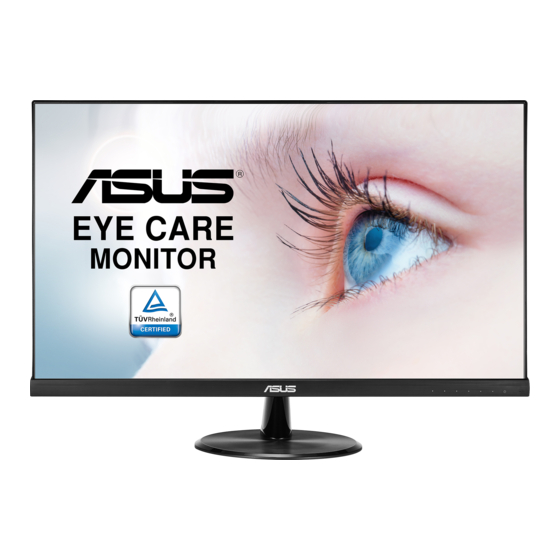

- Seite 1 VP249-Serie LCD-Monitor Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
ASUS stellt dieser Anleitung ohne Mängelgewähr und ohne jegliche Garantien und Gewährleistungen gleich welcher Art, ob ausdrücklich oder implizit, einschließlich implizierter Gewährleistungen von Markttauglichkeit und Eignung für einen bestimmten Zweck zur Verfügung. In keinem Fall haften ASUS, ihre Direktoren, leitenden Angestellten, Mitarbeiter oder Agenten für jegliche indirekten, speziellen, beiläufigen oder Folgeschäden (einschließlich Schäden durch entgangenen Gewinn, Geschäftsverlust,... - Seite 3 A third-party certification according to ISO 14024 Toward sustainable IT products Say hello to a more sustainable product IT products are associated with a wide range of sustainability risks throughout their life cycle. Human rights violations are common in the factories.
-
Seite 4: Hinweise
Hinweise FCC- (Federal Communications Commission) Erklärung Dieses Gerät erfüllt Teil 15 der FCC-Regularien. Der Betrieb unterliegt den folgenden beiden Voraussetzungen: • Dieses Gerät darf keine Funkstörungen verursachen. • Dieses Gerät muss jegliche empfangenen Funkstörungen hinnehmen, einschließlich Störungen, die zu unbeabsichtigtem Betrieb führen können. Dieses Gerät wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse B gemäß Teil 15 der FCC-Regularien übereinstimmend befunden. Diese Grenzwerte wurden geschaffen, um angemessenen Schutz gegen Störungen beim Betrieb in Wohngebieten zu gewährleisten. Dieses Gerät erzeugt, verwendet und strahlt Hochfrequenzenergie ab und kann – falls nicht in Übereinstimmung mit den Anweisungen installiert und verwendet – Störungen der Funkkommunikation verursachen. Allerdings ist nicht gewährleistet, dass es in bestimmten Installationen nicht zu Störungen kommt. Falls dieses Gerät Störungen des Radio- oder Fernsehempfangs verursachen sollte, was leicht durch Aus- und Einschalten des Gerätes herausgefunden werden kann, wird dem Anwender empfohlen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beseitigen: • Neuausrichtung oder Neuplatzierung der Empfangsantenne(n). • Vergrößern des Abstands zwischen Gerät und Empfänger. • Anschluss des Gerätes an einen vom Stromkreis des Empfängers getrennten Stromkreis. • Hinzuziehen des Händlers oder eines erfahrenen Radio-/ Fernsehtechnikers. ® Als Energy Star Partner hat unser Unternehmen festgestellt, ®... -
Seite 5: Sicherheitsinformationen
Sicherheitsinformationen • Es empfiehlt sich, vor dem Aufstellen des Monitors die mitgelieferte Dokumentation aufmerksam durchzulesen. • Um Brände oder einen Stromschlag zu verhindern, darf der Monitor nicht Regen oder Feuchtigkeit ausgesetzt werden. • Versuchen Sie nicht, das Monitorgehäuse zu öffnen. Die gefährliche Hochspannung im Geräteinnern kann zu schweren Verletzungen führen. • Falls ein Teil der Stromversorgung beschädigt werden sollte, versuchen Sie nicht, die Komponenten selbst zu reparieren. Wenden Sie sich an einen qualifizierten Servicetechniker oder an Ihren Händler. • Überprüfen Sie vor Nutzung des Geräts, ob alle Kabel ordnungsgemäß eingesteckt und die Stromkabel nicht beschädigt sind. Wenden Sie sich bei derartigen Schäden sofort an den Händler, bei dem Sie das Gerät erworben haben. • Die Öffnungen und Schlitze oben oder seitlich am Gerätegehäuse dienen der Belüftung. Versperren Sie sie nicht. Stellen Sie das Gerät nie in der Nähe von oder über Heizkörper oder einer anderen Wärmequelle auf, wenn nicht für ausreichende Belüftung gesorgt ist. • Der Monitor sollte nur von der auf dem Etikett angegebenen Stromquelle versorgt werden. Wenn Sie nicht wissen, welche Stromspannung und -stärke bei Ihnen standardmäßig zu finden ist, wenden Sie sich an den Händler, bei dem Sie das Gerät gekauft haben, oder an den für Sie zuständigen Stromversorger. • Verwenden Sie den örtlichen Standards entsprechende Stecker. • Verhindern Sie Überlastungen bei Mehrfachsteckdosen und Verlängerungskabeln; Sie lösen u. U. einen Brand oder einen Stromschlag aus. • Vermeiden Sie Staub, Feuchtigkeit und extreme Temperaturen. Stellen Sie den Monitor nicht in einer Umgebung auf, in der mit Feuchtigkeit zu rechnen ist. Stellen Sie das Gerät auf eine stabile Fläche. -
Seite 6: Pflege Und Reinigung
WARNUNG Die Nutzung anderer als der angegebenen Kopf- oder Ohrhörer kann aufgrund übermäßiger Geräuschpegel zu Hörverlust führen. Pflege und Reinigung • Vor Hochheben oder Versetzen des Monitors sollten sämtliche Kabel herausgezogen werden. Halten Sie sich beim Aufstellen des Monitors an die Hinweise zum Anheben des Geräts. Fassen Sie das Gerät beim Heben oder Tragen an den Kanten. Heben Sie das Display nicht am Ständer oder am Kabel an. • Reinigung. Schalten Sie den Monitor aus und ziehen Sie das Stromkabel heraus. Reinigen Sie die Oberfläche mit einem fusselfreien, weichen Tuch. Hartnäckige Flecken können mit einem Tuch mit mildem Reinigungsmittel entfernt werden. • Alkohol-oder azetonhaltige Reiniger dürfen nicht verwendet werden. Verwenden Sie einen speziell für LCDs vorgesehenen Reiniger. Sprühen Sie Reiniger nie direkt auf das Display, denn er könnte in das Geräteinnere gelangen und einen Stromschlag verursachen. Folgendes stellt keinen Fehler oder Problem dar: • Bei erstmaligem Gebrauch kann der Bildschirm flackern. Schalten Sie das Gerät am Stromschalter aus und wieder ein, damit das Flackern verschwindet. • Unter Umständen ist das Display unterschiedlich hell; dies hängt vom eingestellten Desktop-Hintergrund ab. • Wenn längere Zeit dasselbe Bild auf dem Display steht, hinterlässt es u. U. ein Nachbild. Dieses Bild verschwindet langsam. Sie können dieses Verschwinden durch Ausschalten des Geräts für mehrere... -
Seite 7: So Finden Sie Weitere Informationen
So finden Sie weitere Informationen Folgende Informationsquellen liefern weitere Hinweise sowie Updates für Produkte und Software: ASUS-Internetseiten Die ASUS-Internetseiten des Unternehmens für die einzelnen Länder liefern aktualisierte Informationen über Hardware und Software von ASUS. Die allgemeine Web-Site: http://www.asus.com Optionale Dokumentation Das Gerätepaket enthält u. U. vom Händler beigelegte Zusatzdokumentation. Diese ist nicht Teil des Standardpakets. -
Seite 8: Herzlich Willkommen
Herzlich willkommen! ® Vielen Dank, dass Sie diesen ASUS LCD-Monitor gekauft haben! Dieser neueste Widescreen LCD-Monitor von ASUS verfügt über ein schärferes, breiteres und helleres Display als seine Vorgänger plus eine Reihe von Funktionen, die das Arbeiten mit dem Gerät noch angenehmer und die Darstellung noch natürlicher machen. Diese Funktionen und Merkmale sorgen für die augenfreundliche und brillante Bildwiedergabe des Monitors! Lieferumfang Prüfen Sie den Lieferumfang auf folgende Komponenten: LCD-Monitor Monitorfuß Schnellstartanleitung Garantiekarte 1 x Netzkabel* 1 x Audiokabel (optional)* 1 x HDMI-Kabel (optional)* 1 x VGA-Kabel (optional)* 1 x DisplayPort-Kabel (optional)* • Wenn eine der o. a. Komponenten beschädigt ist oder fehlt, wenden Sie sich sofort an den Händler, bei dem Sie das Gerät gekauft haben. • * Auch die Ersatzteile, die von TCO Certified gefordert werden. ASUS LCD-Monitor VP249-Serie... -
Seite 9: Monitor Montieren
Monitor montieren So montieren Sie den Monitor: Legen Sie den Bildschirm flach auf ein Tuch auf dem Tisch; bringen Sie dann die Basis am Arm an und fixieren Sie beide Teile sicher mit der Schraube. Sie lässt sich problemlos von Hand festziehen. Stellen Sie einen für Sie bequemen Neigungswinkel ein. -5 ~ 20 Umrisse Einheit: mm [in] Kapitel 1: Einführung... -
Seite 10: Anschließen Der Kabel
Anschließen der Kabel 1.5.1 Rückseite des LCD-Monitors HDMI VP249HR HDMI VP249HE HDMI VP249QGR Wechselstromeingang HDMI-Anschluss VGA-Anschluss Audioeingang DisplayPort-Anschluss Kensington-Schloss ASUS LCD-Monitor VP249-Serie... - Seite 11 Installation Schalten Sie Ihren Computer aus und trennen Sie das Netzkabel Ihres Computers. Verbinden Sie das Signalkabel mit dem HDMI-Eingang (optional) und /oder VGA-Eingang (optional) und/oder DisplayPort-Eingang (optional) des Monitors sowie dem HDMI-Ausgang (optional) und / oder VGA-Ausgang (optional) und/oder DisplayPort-Ausgang der Grafikkarte des Computers. Ziehen Sie dann die Flügelschrauben am Signalkabelanschluss fest an. Optional: Schließen Sie das Audiokabel an den Audioeingang (AUDIO IN) des LCD-Monitors und den Audioausgang des Computers an. Verbinden Sie das Netzkabel des Monitors mit dem Netzanschluss an der Rückseite des Monitors. Schließen Sie die Netzkabel Ihres Computers und Ihres Monitors an eine nahe gelegene Netzsteckdose an. Kapitel 1: Einführung...
- Seite 12 AC IN HDMI DisplayPort oder oder D-SUB VP249QGR/VP249HR AUDIO IN • Spezifikationen zum Netzkabel finden Sie auf Seite V. • Beachten Sie bei der Installation der Ersatzteile die oben aufgeführten Installationsanweisungen. • Nutzer können den Ersatz /Erwerb von qualifizierten Ersatzteilen über das lokale Kundendienstnetzwerk abwickeln. • Die lokalen Zentren und Kontakte des Kundendienstes finden Sie unter https://www.asus.com/support ASUS LCD-Monitor VP249-Serie...
-
Seite 13: Einführung
Einführung 1.6.1 Steuertaste verwenden Verwenden Sie die Steuertaste an der Rückseite des Monitors zum Anpassen der Bildeinstellungen. VP249HR/VP249HE Betriebsanzeige: • Die Farbe der LED hat folgende Bedeutung: Status Beschreibung Weiß Gelb Bereitschaftsmodus Ein-/Austaste: • Taste zum Ein- und Ausschalten des Geräts. Menütaste: • Taste zum Aufrufen des OSD-Menüs. Schließen-Taste • Hiermit verlassen Sie das OSD-Menü. Taste Eingangswahl. • Mit dieser Taste wird zwischen VGA- und HDMI-Eingangssignal umgeschaltet. QuickFit-Taste: • Dies ist eine Schnelltaste zum Aktivieren der QuickFit-Funktion zur erleichterten Ausrichtung. • Die QuickFit-Funktion enthält 5 Seiten herkömmlicher Gittermuster, Papiergrößen und Fotogrößen. Zu Einzelheiten siehe Seite 1-9. -
Seite 14: Schließen-Taste
• Dies ist eine Verknüpfung-Taste. Die Standardeinstellunge ist Helligkeit. Verknüpfung-Taste 2: • Dies ist eine Verknüpfung-Taste. Die Standardeinstellunge ist Blaulichtfilter. VP249QGR Betriebsanzeige: • Die Farbe der LED hat folgende Bedeutung: Status Beschreibung Weiß Gelb Bereitschaftsmodus Ein-/Austaste: • Taste zum Ein- und Ausschalten des Geräts. Menütaste: • Taste zum Aufrufen des OSD-Menüs. Schließen-Taste • Hiermit verlassen Sie das OSD-Menü. Taste Eingangswahl. • Mit dieser Taste wird zwischen VGA-, HDMI- und DisplayPort- Eingangssignal umgeschaltet. GamePlus-Taste: ASUS LCD-Monitor VP249-Serie... - Seite 15 • GamePlus: Die GamePlus-Funktion bietet einen Werkzeugsatz und erzeugt eine bessere Spielumgebung beim Spielen unterschiedlicher Spieltypen. Insbesondere die Fadenkreuz-Funktion wurde speziell für Neulinge oder Anfänger erstellt, die sich für Egoshooter interessieren. So aktivieren Sie GamePlus: • Drücken Sie zum Aufrufen des GamePlus-Hauptmenüs die GamePlus-Taste. • Aktivieren Sie die Funktion Fadenkreuz, Timer oder FPS-Zähler oder Anzeigeausrichtung. • Treffen Sie mit und eine Auswahl und drücken Sie zum Bestätigen der benötigten Funktion . Mit brechen Sie den Vorgang ab und verlassen das Menü. GamePlus-Hauptmenü GamePlus-Fadenkreuz GamePlus GamePlus Fadenkreuz (Übungsmodus) Timer FPS-Zähler Anzeigeausrichtung GamePlus-Timer GamePlus - FPS GamePlus GamePlus Kapitel 1: Einführung...
-
Seite 16: Quickfit-Funktion
Verknüpfung-Taste 1: • Dies ist eine Verknüpfung-Taste. Die Standardeinstellung ist Splendid. Verknüpfung-Taste 2: • Dies ist eine Verknüpfung-Taste. Die Standardeinstellunge ist Blaulichtfilter. 1.6.2 QuickFit-Funktion Die QuickFit-Funktion enthält drei Muster: (1) Gitter (2) Papiergröße (3) Fotogröße. Gittermuster: Vereinfachen Designern und Benutzern die Anordnung von Inhalten und Layout einer Seite; dadurch erhalten sie ein einheitlicheres Aussehen und einen authentischeren Eindruck. Alignment Grid 1 Alignment Grid 2 Papiergröße: Ermöglicht Benutzern die Ansicht ihrer Dokumente in Originalgröße auf dem Bildschirm. Letter (nur VP249HR/VP249HE) Letter EXIT EXIT EXIT Fotogröße: Ermöglicht Fotografen und anderen Benutzern die exakte Ansicht und Bearbeitung ihrer Fotos in Originalgröße auf dem Bildschirm. 8x10 ASUS LCD-Monitor VP249-Serie... -
Seite 17: Abnehmen Des Schwenkarms/Fußes (Zur Vesa-Wandmontage)
Abnehmen des Schwenkarms/Fußes (zur VESA-Wandmontage) Der abnehmbare Ständer dieses Monitors wurde speziell zur VESA- Wandmontage entwickelt. Der Schwenkarm/Fuß wird wie folgt abgenommen Ziehen Sie das Stromkabel und die Signalkabel heraus. Legen Sie den Monitor mit der Vorderseite nach vorne auf einen sauberen Tisch. Lösen Sie die Schraube an der Unterseite des Fußes mit den Fingern und nehmen Sie den Fuß vom Ständer ab. Entfernen Sie dann die Gelenkabdeckung vom Monitorgehäuse mit Ihren Fingern. Entfernen Sie die beiden Schrauben am Arm mit einem Schraubendreher (Abbildung 1); lösen Sie dann den Arm/Ständer vom Monitor. • Um Schäden am Monitor zu verhindern, sollte der Tisch mit einem weichen Tuch bedeckt werden. • Halten Sie beim Aufdrehen der Schrauben den Monitorfuß fest. • Das VESA-Wandmontageset (100 x 100 mm) ist nicht im standardmäßigen Lieferumfang enthalten. • Verwenden Sie nur Wandmontagehalterungen mit UL-Listing-Prüfzeichen mit einer Mindestbelastung von 12 kg (Schrauben: M4 x 10 mm). ASUS LCD-Monitor VP249-Serie... -
Seite 18: Einstellen Des Monitors
Einstellen des Monitors • Für eine optimale Draufsicht sollten Sie direkt auf das Display schauen und dabei den Neigungswinkel des Monitors so einstellen, dass Sie das Display bequehm ansehen können. • Halten Sie den Monitorfuß während der Einstellung des Winkels fest. • Der Monitor verfügt über einen Neigungswinkel zwischen +20˚ und -5˚. -5 ~ 20 Es ist normal, dass der Monitor während der Anpassung des Betrachtungswinkels leicht wackelt. Kapitel 2: Aufbau und Konfiguration... -
Seite 19: Osd-Menü (Bildschirmmenü)
Konfiguration ASUS VP249 Splendid Standardmodus VGA 1920x1080@60Hz Standardmodus sRGBmodus Landschaftsmodus Theatermodus Spielmodus Nachtmodus Lesemodus Dunkelkammer-Modus Aktivieren Sie das OSD-Menü mit der Taste Menü. Drücken Sie zum Umschalten zwischen den Menüoptionen und . Währen Sie sich im Menü bewegen, wird der Name der aktuell ausgewählten Option hervorgehoben. Drücken Sie zur Auswahl der hervorgehobenen Option im Menü die -Taste. Wählen Sie mit und den gewünschten Parameter. Rufen Sie mit der -Taste den Regler auf und nehmen dann entsprechend den Anzeigen im Menü mit und Änderungen vor. Wählen Sie zum Zurückkehren zum vorherigen Menü bzw. zum Zustimmen und Zurückkehren zum vorherigen Menü . ASUS LCD-Monitor VP249-Serie... -
Seite 20: Die Osd-Funktionen
3.1.2 Die OSD-Funktionen Splendid Diese Funktion enthält 8 Optionen, die Sie nach Bedarf einstellen können. Alle Modi verfügen über eine Funktion zum Zurücksetzen, d. h., Sie können die Einstellung beibehalten oder zum vordefinierten Modus zurückkehren. ASUS VP249 Splendid Standardmodus VGA 1920x1080@60Hz Standardmodus sRGBmodus Landschaftsmodus Theatermodus Spielmodus Nachtmodus Lesemodus Dunkelkammer-Modus • Landschaftsmodus: Die optimale Einstellung für die Anzeige von Landschaftsaufnahmen mit SPLENDID™ Video Intelligence Technology. • Standardmodus: Empfiehlt sich für Dokumentbearbeitung mit SPLENDID™ Video Intelligence Technology. • Theatermodus: Die Einstellung der Wahl für das Betrachten von Filmen mit SPLENDID™ Video Intelligence Technology. • Spielmodus: Die Einstellung der Wahl für Spiele mit SPLENDID™ Video Intelligence Technology. • Nachtmodus: Dies ist die beste Wahl zur Wiedergabe düsterer Spiele oder Filme mit SPLENDID™ Video Intelligence Technology. • sRGBmodus: Diese Option ist ideal für die Anzeige von Fotos und Grafiken auf dem PC. - Seite 21 Stufe 0: Keine Änderung. • Stufe 1 – 4: Je höher die Stufe, desto stärker wird das blaue Licht reduziert. • Wenn Blaulichtfilter aktiviert ist, werden die Standardeinstellungen von Standardmodus automatisch importiert. • Zwischen Stufe 1 und Stufe 3 kann die Funktion Helligkeit vom Nutzer konfiguriert werden. • Stufe 4 ist die optimierte Einstellung. Entspricht der TÜV Low Blue Light- Zertifizierung. Die Funktion Helligkeit ist nicht vom Nutzer konfigurierbar. Bitte beachten Sie zur Abschwächung von Augenbelastungen Folgendes: • Bei langer Bildschirmarbeit sollten Sie einige Zeit vom Display wegsehen. Sie sollten nach etwa 1 Stunde kontinuierlicher Computerarbeit eine kurze Pause (mindestens 5 Minuten) einlegen. Kurze, regelmäßige Pausen sind effektiver als eine einzelne längere Pause. • Zur Minimierung von Augenbelastung und Trockenheit sollten Sie Ihre Augen regelmäßig ausruhen, indem Sie weit entfernte Gegenstände fokussieren. • Augenübungen können dabei helfen, Augenbelastung zu verringern. Wiederholen Sie diese Übungen häufig. Wenden Sie sich an einen Arzt, falls die Augenbelastung anhält. Augenübungen: (1) Wiederholt nach oben und unten schauen (2) Langsam mit den Augen rollen (3) Augen diagonal bewegen. • Intensives blaues Licht kann zu Augenbelastung und AMD (altersbedingte Makuladegeneration) führen. Blaulichtfilter zur Reduzierung von 70 % (max.) des schädlichen blauen Lichts zur Vermeidung von CVS (Computer Vision Syndrome). ASUS LCD-Monitor VP249-Serie...
- Seite 22 Farbe Mit dieser Funktion wählen Sie die gewünschte Bildfarbe. ASUS VP249 Farbe Standardmodus VGA 1920x1080@60Hz Helligkeit Kontrast Sättigung Farbtemp. Hautton • Helligkeit: Möglich sind Werte zwischen 0 und 100. • Kontrast: Möglich sind Werte zwischen 0 und 100. • Sättigung: Möglich sind Werte zwischen 0 und 100. • Farbtemp.: Enthält drei voreingestellte Farbmodi (Kühl, Normal, Warm) und Anwendermodus. • Hautton: Enthält drei Farbmodi und zwar Rötlich, Natürlich und Gelblich. • Im Anwendermodus sind die Farben R (Rot), G (Grün) und B (Blau) vom Anwender einstellbar; mögliche Werte liegen zwischen 0 und 100. Kapitel 3: Allgemeines...
- Seite 23 100. • Trace Free: Zur Beschleunigung der Reaktionszeit in der Overdrive- Technologie. Möglich sind Werte zwischen 0 und 100. • Kontrollen: Stellt das Seitenverhältnis auf „Vollbild“, „4:3“, „OverScan (nur bei HDMI)“ ein. • VividPixel: ASUS exklusive Technologie, die realistische Darstellung für kristallklaren und detailorientierten Genuss bietet. Möglich sind Werte zwischen 0 und 100. • ASCR: Wählen Sie EIN bzw. AUS zum Aktivieren bzw. Deaktivieren des dynamischen Kontrastverhältnisses. • Position: Stellt die horizontale Position (H-Position) und die vertikale Position (V-Position) des Bilds ein. Möglich sind Werte zwischen 0 und 100 (nur bei VGA-Eingangssignal verfügbar). • Fokus: Verringert das vertikale und horizontale Zeilenrauschen; hierbei werden Phase und Takt getrennt eingestellt. Möglich sind Werte zwischen 0 und 100 (nur bei VGA-Eingangssignal verfügbar). • Auto-Einstellung: Automatisches Anpassen des Bildes auf die optimalen Positions-, Takt- und Phase-Einstellungen. (Nur bei VGA- Eingangssignal verfügbar.) ASUS LCD-Monitor VP249-Serie...
- Seite 24 4:3 ist nur verfügbar, wenn sich die Eingangsquelle im 4:3-Format befindet. OverScan ist nur bei der HDMI-Eingangsquelle verfügbar • Die Phase passt die Phase des Pixeltaktsignals an. Bei falscher Einstellung der Phase zeigt der Bildschirm horizontale Störungen. • Der Takt (Pixelfrequenz) steuert die Anzahl von Pixeln bei horizontaler Abtastung. Wenn die Frequenz nicht richtig eingestellt ist, zeigt der Bildschirm vertikale Streifen, das Bild wird nicht proportional dargestellt. VP249QGR: Über diese Hauptfunktion können Sie das Bild Schärfe, Trace Free, Kontrollen, VividPixel, ASCR, Adaptive-Sync/FreeSync, ELMB, Shadow Boost (Schattenverstärkung), Position (nur VGA), Fokus (nur VGA) und Auto-Einstellung (nur VGA) anpassen. ASUS VP249 Bildeinrichtung Standardmodus VGA 1920x1080@60Hz Schärfe Trace Free Kontrollen VividPixel ASCR Adaptive-Sync/FreeSync ELMB Mehr ASUS VP249 Bildeinrichtung Standardmodus VGA 1920 x 1080 @ 60Hz Zurück...
- Seite 25 Zurück: Zum Aufrufen der vorherigen Seite mit Bildeinstellungen. • Shadow Boost (Schattenverstärkung): Dunkle Farbverstärkung passt die Gammakurve des Monitors zur Bereicherung dunkler Farbtöne in einem Bild an, damit dunkle Szenen und Objekte besser erkennbar werden. • Position: Stellt die horizontale Position (H-Position) und die vertikale Position (V-Position) des Bilds ein. Möglich sind Werte zwischen 0 und 100 (nur bei VGA-Eingangssignal verfügbar). • Fokus: Verringert das vertikale und horizontale Zeilenrauschen; hierbei werden Phase und Takt getrennt eingestellt. Möglich sind Werte zwischen 0 und 100 (nur bei VGA-Eingangssignal verfügbar). • Auto-Einstellung: Automatisches Anpassen des Bildes auf die optimalen Positions-, Takt- und Phase-Einstellungen. (Nur bei VGA- Eingangssignal verfügbar.) • 4:3 ist nur verfügbar, wenn sich die Eingangsquelle im 4:3-Format befindet. OverScan ist nur bei der HDMI-Eingangsquelle verfügbar • Die Phase passt die Phase des Pixeltaktsignals an. Bei falscher Einstellung der Phase zeigt der Bildschirm horizontale Störungen. • Der Takt (Pixelfrequenz) steuert die Anzahl von Pixeln bei horizontaler Abtastung. Wenn die Frequenz nicht richtig eingestellt ist, zeigt der Bildschirm vertikale Streifen, das Bild wird nicht proportional dargestellt. ASUS LCD-Monitor VP249-Serie...
-
Seite 26: Eingangswahl
Klang Hiermit wird der Ton eingestellt. ASUS VP249 Klang Standardmodus VGA 1920x1080@60Hz Lautstärke Stummschalten Quelle • Lautstärke: Zum Einstellen der Lautstärke des Ausgangssignals. Stummschalten: Zum Abstellen des Tons. • • Quelle: Zum Anpassen der Audioquelle auf „Line-In“ oder „HDMI“ (nur bei HDMI-Quelle verfügbar). Zum Anpassen der Audioquelle auf „Line-In“ oder „DisplayPort“ (nur bei DisplayPort-Quelle verfügbar). Eingangswahl Wählen Sie die Eingangsquelle: Eingangssignal VGA, HDMI, DisplayPort (nur VP249QGR). ASUS VP249 Eingangswahl Standardmodus VGA 1920x1080@60Hz HDMI DisplayPort Kapitel 3: Allgemeines... -
Seite 27: Systemeinstellungen
Splendid Demo Mode Lautstärke GamePlus ECO Mode OSD-Einstellungen Sprache Tastensperre Mehr ASUS VP249 System-Einstellungen Standardmodus VGA 1920x1080@60Hz Zurück Information Betriebsanzeige Ein-/Austaste-Sperre Fabrikseinst • Splendid Demo Mode: Hiermit wird die Funktion „Splendid“ im Demomodus ausgeführt. • Lautstärke: Zum Einstellen der Lautstärke des Ausgangssignals. (nur VP249HR) • GamePlus: Die GamePlus-Funktion bietet einen Werkzeugsatz und erzeugt eine bessere Spielumgebung beim Spielen unterschiedlicher Spieltypen. Insbesondere die Zielpunkt-Funktion wurde speziell für Neulinge oder Anfänger erstellt, die sich für Egoshooter interessieren. So aktivieren Sie GamePlus: • Wählen Sie zum Aufrufen des GamePlus-Hauptmenüs EIN. ASUS LCD-Monitor VP249-Serie... -
Seite 28: Gameplus-Fps-Zähler
• Wählen Sie mit zwischen den Funktionen Fadenkreuz, Timer, FPS-Zähler und Anzeigeausrichtung. • Bestätigen Sie mit die gewählte Funktion. Drücken Sie zum Zurückkehren . Mit brechen Sie den Vorgang ab und verlassen das Menü. GamePlus-Hauptmenü GamePlus-Fadenkreuz GamePlus Fadenkreuz Timer FPS-Zähler Anzeigeausrichtung (Übungsmodus) GamePlus-Timer GamePlus-FPS-Zähler Position • ECO Mode: Zum Aktivieren des Energiesparmodus. • OSD-Einstellungen: Passt OSD-Abschaltzeit, DDC/CI und Transparenz des OSD-Bildschirms an. • Sprache: Zur Auswahl der Sprache für das OSD-Menü. Die Auswahlmöglichkeiten sind: Englisch, Französisch, Deutsch, Spanisch, Italienisch, Niederländisch, Russisch, Polnisch, Tschechisch, Kroatisch, Ungarisch, Rumänisch, Portugiesisch, Türkisch, Vereinfachtes Chinesisch, Traditionelles Chinesisch, Japanisch, Koreanisch, Persisch, Thai und Indonesisch. •... - Seite 29 Splendid Demo Mode QuickFit ECO Mode OSD-Einstellungen Sprache Tastensperre Information Mehr ASUS VP249 System-Einstellungen Standardmodus VGA 1920x1080@60Hz Zurück Betriebsanzeige Ein-/Austaste-Sperre Fabrikseinst • Splendid Demo Mode: Hiermit wird die Funktion „Splendid“ im Demomodus ausgeführt. • QuickFit: Enthält drei Muster: (1) Gitter (2) Papiergröße (3) Fotogröße. Gittermuster: Vereinfachen Designern und Benutzern die Anordnung von Inhalten und Layout einer Seite; dadurch erhalten sie ein einheitlicheres Aussehen und einen authentischeren Eindruck. Alignment Grid 1 Alignment Grid 2 ASUS LCD-Monitor VP249-Serie 3-11...
- Seite 30 Papiergröße: Ermöglicht Benutzern die Ansicht ihrer Dokumente in Originalgröße auf dem Bildschirm. Letter Letter EXIT EXIT Fotogröße: Ermöglicht Fotografen und anderen Benutzern die exakte Ansicht und Bearbeitung ihrer Fotos in Originalgröße auf dem Bildschirm. 8x10 • ECO Mode: Zum Aktivieren des Energiesparmodus. OSD-Einstellungen: Passt OSD-Abschaltzeit, DDC/CI und • Transparenz des OSD-Bildschirms an. • Sprache: Zur Auswahl der Sprache für das OSD-Menü. Die Auswahlmöglichkeiten sind: Englisch, Französisch, Deutsch, Spanisch, Italienisch, Niederländisch, Russisch, Polnisch, Tschechisch, Kroatisch, Ungarisch, Rumänisch, Portugiesisch, Türkisch, Vereinfachtes Chinesisch, Traditionelles Chinesisch, Japanisch, Koreanisch, Persisch, Thai und Indonesisch. • Tastensperre: Zum Deaktivieren aller Tastenfunktionen. Wenn Sie die zweite Taste auf der rechten Seite länger als fünf Sekunden gedrückt halten, wird die Tastensperre deaktiviert. • Information: Für Anzeige der Monitordaten. • Mehr: Zum Aufrufen der nächsten Seite mit Systemeinstellungen. • Zurück: Zum Aufrufen der vorherigen Seite mit Systemeinstellungen. • Betriebsanzeige: Ein-/Ausschalten der Betriebs-LED. •...
-
Seite 31: Verknüpfung
Durch Auswahl dieser Option können Sie die beiden Verknüpfung- Taste einstellen. ASUS VP249 Verknüpfung Standardmodus VGA 1920x1080@60Hz Verknüpfung 1 Blaulichtfilter Verknüpfung 2 Splendid Helligkeit Auto-Einstellung Kontrast Farbtemp. Lautstärke GamePlus • Verknüpfung 1: Sie können zur Festlegung als Verknüpfung- Taste zwischen „Blaulichtfilter“, „Splendid“, „Helligkeit“, „Auto-Einstellung“, „Kontrast“, „Farbtemp.“, „Lautstärke (nur VP249HR/VP249QGR)“, „GamePlus“ wählen. Die Standardeinstellung ist Helligkeit (VP249HR/VP249HE)/Splendid (VP249QGR). • Verknüpfung 2: Sie können zur Festlegung als Verknüpfung- Taste zwischen „Blaulichtfilter“, „Splendid“, „Helligkeit“, „Auto-Einstellung“, „Kontrast“, „Farbtemp.“, „Lautstärke (nur VP249HR/VP249QGR)“, „GamePlus“ wählen. Die Standardeinstellung ist Blaulichtfilter. ASUS LCD-Monitor VP249-Serie 3-13... -
Seite 32: Technische Daten
Technische Daten Modell VP249HR VP249HE Panelgröße 23,8 Zoll (60,45 cm) Maximale Auflösung 1920 x 1080 Helligkeit (typisch) 250 cd/m Eigenkontrastverhältnis 1000:1 (typisch) Blickwinkel (CR > 10) 178° (H) / 178° (V) Anzeigefarben 16,7 Millionen Reaktionszeit 5 ms (Grau zu Grau) Satellitenlautsprecher 2 W x 2, Stereo Nein Ton von HDMI Nein HDMI-Eingang D-Sub-Eingang DisplayPort Nein Audio Line-in Nein Stromverbrauch im < 17,25 W Betrieb Hinweis *Basierend auf Energy Star 7.0-Standard Gehäusefarben Schwarz < 0,5 W... - Seite 33 < 15,81 W Stromverbrauch im (Messung einer Bildschirmhelligkeit von 200 Nits ohne Betrieb Verbindung von Audio/USB/Kartenleser) Hinweis *Basierend auf Energy Star 7.0-Standard Gehäusefarben Schwarz < 0,5 W Energiesparmodus < 0,5 W Abgeschalteter Modus Neigung -5° ~ +20° VESA-Wandmontage Ja (100 mm x 100 mm) Phys. Abmessungen mit 540,5mm x 389,34 mm x 204,42mm Ständer (B x H x T) Phys. Abmessungen ohne Ständer (B x H x T) 571,1mm x 341,4mm x 51,7mm (Für VESA- Wandmontage) Verpackungsabmessungen 599mm x 446mm x 136mm (B x H x T) Nettogewicht (ca.) 3,61 kg Bruttogewicht (ca.) 5,8 kg Nennspannung WS 100-240 V (Diffusionsspannung) Temperatur (Betrieb) 0 bis 40 °C ASUS LCD-Monitor VP249-Serie 3-15...
-
Seite 34: Lembeseitigung (Faq)
lembeseitigung (FAQ) Problem Lösungsvorschläge Betriebsanzeige leuchtet nicht. • Drücken Sie , um festzustellen, ob der Monitor eingeschaltet ist. • Vergewissern sich, dass das Netzkabel richtig an Display und Steckdose angeschlossen ist. • Prüfen Sie die Betriebsanzeige-Funktion im Hauptmenü. Wählen Sie zum Einschalten der Betriebs-LED „EIN“. Die Strom-LED leuchtet • Überprüfen Sie, ob PC und Monitor eingeschaltet bernsteinfarben, doch auf dem sind. Display ist nichts zu sehen. • Überprüfen Sie, ob das Signalkabel ordnungsgemäß am Monitor und am PC eingesteckt ist. • Sehen Sie nach, ob Pins im Signalkabel verbogen sind. • Schließen Sie den PC an einen anderen Monitor an, um herauszufinden, ob der PC ordnungsgemäß funktioniert. Das angezeigte Bild ist zu hell • Ändern Sie im OSD-Menü die Werte für Kontrast oder zu dunkel. und Helligkeit. Das Bild zittert oder Wellen sind • Überprüfen Sie, ob das Signalkabel zu sehen. -
Seite 35: Unterstützte Timings
Wiederholfrequenz Horizontale Frequenz 848 x 480 60 Hz 31,02 kHz 1280 x 720 (RB) 60 Hz 44,444 kHz 1280 x 720 60 Hz 44,772 kHz 1280 x 720 75 Hz 56,456 kHz 1280 x 768 (RB) 60 Hz 47,396 kHz 1280 x 800 (RB) 60 Hz 49,306 kHz 1280 x 800 60 Hz 49,702 kHz 1280 x 800 75 Hz 62,795 kHz 1366 x 768 60 Hz 47,712 kHz 1440 x 900 (RB) 60 Hz 55,469 kHz 1440 x 900 75 Hz 70,635 kHz ASUS LCD-Monitor VP249-Serie 3-17... - Seite 36 1680 x 1050 (RB) 60 Hz 64,674kHz 1920 x 1080 60 Hz 66,587kHz SD/HD-Timings (nur HDMI-Eingang) HDMI 1.3, CEA-861B-Formate, SD/HD-unterstützte primäre Timings von (nur HDMI- Eingang) Auflösung Wiederholfrequenz Horizontale Frequenz 640 x 480P 59,94 / 60 Hz 31,469 / 31,5 kHz 720 x 480P 59,94 / 60 Hz 31,469 / 31,5 kHz 720 x 576P 50 Hz 31,25 kHz 1280 x 720P 50 Hz 37,5 kHz 1280 x 720P 59,94 / 60 Hz 44,955 / 45 kHz 1920 x 1080i 50 Hz 28,125 kHz 1920 x 1080i 59,94 / 60 Hz...
- Seite 37 VESA-Modi, für Nutzer verfügbares Timing Auflösung Wiederholfrequenz Horizontale Frequenz 848 x 480 60 Hz 31,02 kHz 1280 x 720 (RB) 60 Hz 44,444 kHz 1280 x 720 60 Hz 44,772 kHz 1280 x 720 75 Hz 56,456 kHz 1280 x 768 (RB) 60 Hz 47,396 kHz 1280 x 800 (RB) 60 Hz 49,306 kHz 1280 x 800 60 Hz 49,702 kHz 1280 x 800 75 Hz 62,795 kHz 1366 x 768 60 Hz 47,712 kHz 1440 x 900 (RB) 60 Hz 55,469 kHz ASUS LCD-Monitor VP249-Serie 3-19...
- Seite 38 1440 x 900 75 Hz 70,635 kHz 1680 x 1050 (RB) 60 Hz 64,674 kHz 1920 x 1080 60 Hz 66,587 kHz SD/HD-Timings HDMI/DP, CEA-861B-Formate, SD/HD-unterstützte primäre Timings von Auflösung Wiederholfrequenz Horizontale Frequenz 640 x 480p 4:3 59,94/60 Hz 31,469 kHz 720 x 480p 4:3 59,94/60 Hz 31,469/31,5 kHz 720 x 480p 16:9 59,94/60 Hz 31,469 / 31,5 kHz 720 x 576p 4:3 50 Hz 31,25 kHz 720 x 576p 16:9 50 Hz 31,25 kHz 1280 x 720p 16:9 50 Hz 37,5 kHz 1280 x 720p 16:9 59,94/60 Hz 44,955/45 kHz 1440 x 480p 4:3 59,94/60 Hz...
