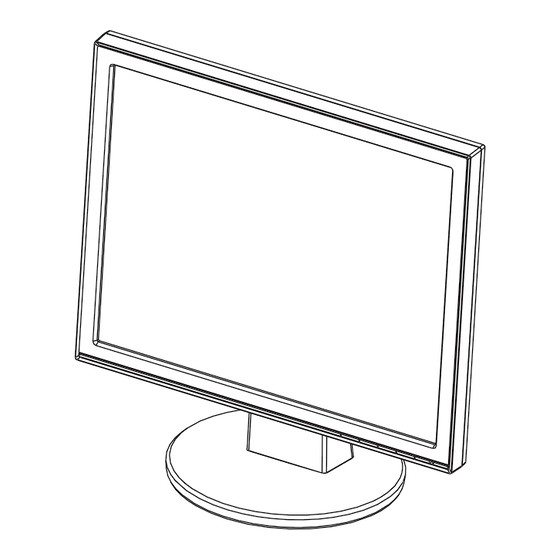

- Seite 1 Februar 2011 LED-Monitor Serie VB178/VB198 Anwenderhandbuch...
-
Seite 2: Inhaltsverzeichnis
Werkzeug übersetzt werden; ausgenommen hiervon sind Kopien des Käufers für Sicherungszwecke. Die Garantie oder der Service wird unter folgenden Bedingungen nicht verlängert: 1. Das Produkt wird ohne schriftliche Genehmigung von ASUS repariert, modifiziert oder verändert, 2) die Seriennummer des Produkts fehlt oder ist unleserlich. -
Seite 3: Hinweise
Hinweise FCC- (Federal Communications Commission-)Hinweis Dieses Gerät erfüllt Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden zwei Voraussetzungen: • Dieses Gerät darf keine Störungen verursachen. • Dieses Gerät muss jegliche empfangenen Störungen hinnehmen, einschließlich Störungen, die zu unbeabsichtigem Betrieb führen können. Dieses Gerät wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse B gemäß Teil 15 der FCC-Bestimmungen übereinstimmend befunden. Diese Grenzwerte wurden definiert, um angemessenen Schutz gegen Störungen beim Betrieb in Wohngebieten zu gewährleisten. Dieses Gerät erzeugt, verwendet und kann Hochfrequenzenergie abstrahlen und... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise • Es empfiehlt sich, vor dem Aufstellen des Monitors die mitgelieferte Dokumentation aufmerksam durchzulesen. • Um Brände oder einen Stromschlag zu verhindern, darf der Monitor nicht Regen oder Feuchtigkeit ausgesetzt werden. • Versuchen Sie nicht, das Monitorgehäuse zu öffnen. Die gefährliche Hochspannung im Geräteinnern kann zu schweren Verletzungen führen. • Versuchen Sie nicht, das Netzteil selbst zu reparieren. Ziehen Sie einen entsprechend qualifizierten Techniker hinzu oder wenden Sie sich an den Händler, bei dem Sie das Gerät gekauft haben. • Überprüfen Sie vor Nutzung des Geräts, ob alle Kabel ordnungsgemäß eingesteckt und die Stromkabel nicht beschädigt sind. Wenden Sie sich bei derartigen Schäden sofort an den Händler, bei dem Sie das Gerät erworben haben. • Die Öffnungen und Schlitze oben oder seitlich am Gerätegehäuse dienen der Belüftung. Versperren Sie sie nicht. Stellen Sie das Gerät nie in der Nähe von oder über Heizkörper oder einer anderen Wärmequelle auf, wenn nicht für ausreichende Belüftung gesorgt ist. • Der Monitor sollte nur von der auf dem Etikett angegebenen Stromquelle versorgt werden. Wenn Sie nicht wissen, welche Stromspannung und -stärke bei Ihnen standardmäßig zu finden ist, wenden Sie sich an den Händler, bei dem Sie das Gerät gekauft haben, oder an den für Sie zuständigen Stromversorger. • Verwenden Sie den örtlichen Standards entsprechende Stecker. -
Seite 5: Pflege Und Reinigung
Pflege und Reinigung • Vor Hochheben oder Versetzen des Monitors sollten sämtliche Kabel herausgezogen werden. Halten Sie sich beim Aufstellen des Monitors an die Hinweise zum Anheben des Geräts. Fassen Sie das Gerät beim Heben oder Tragen an den Kanten, nicht am Fuß oder am Kabel. • Reinigung: Schalten Sie den Monitor aus und ziehen Sie das Stromkabel heraus. Reinigen Sie die Oberfläche mit einem fusselfreien, weichen Tuch. Hartnäckige Flecken können mit einem Tuch mit mildem Reinigungsmittel entfernt werden. • Alkohol-oder azetonhaltige Reiniger dürfen nicht verwendet werden. Verwenden Sie einen speziell für LEDs vorgesehenen Reiniger. Sprühen Sie Reiniger nie direkt auf das Display, denn er könnte in das Geräteinnere gelangen und einen Stromschlag verursachen. Folgendes stellt keinen Fehler oder Problem dar: • Bei erstmaligem Gebrauch kann der Bildschirm flackern. Schalten Sie das Gerät am Stromschalter aus und wieder ein, damit das Flackern verschwindet. • Unter Umständen ist das Display unterschiedlich hell; dies hängt vom eingestellten Desktop-Hintergrund ab. • Wenn längere Zeit dasselbe Bild auf dem Display steht, hinterlässt es u. U. ein Nachbild. Dieses Bild verschwindet langsam. Sie können dieses Verschwinden durch Ausschalten des Geräts für mehrere Stunden (am Stromschalter) unterstützen. -
Seite 6: Weitere Informationsquellen
Weitere Informationsquellen Folgende Informationsquellen liefern weitere Hinweise sowie Updates für Produkte und Software: ASUS Web-Sites Die Web-Sites des Unternehmens für die einzelnen Länder liefern aktualisierte Informationen über Hardware und Software von ASUS. Die allgemeine Web-Site: http://www.asus.com Fakultative Dokumentation Das Gerätepaket enthält u. U. vom Händler beigelegte Zusatzdokumentation. Diese ist nicht Teil des Standardpakets. -
Seite 7: Herzlich Willkommen
Herzlich willkommen! ® Besten Dank, dass Sie den ASUS LED-Monitor der Serie VB178/VB198 gekauft haben! Dieser neueste Widescreen LED-Monitor von ASUS verfügt über ein schärferes, breiteres und helleres Display als seine Vorgänger plus eine Reihe von Funktionen, die das Arbeiten mit dem Gerät noch angenehmer und die Darstellung noch natürlicher machen. Diese Funktionen sorgen für die optimale, augenfreundliche und brillante Bildwiedergabe der Serie VB178/VB198! Inhalt Das Paket für LED-Monitor Geräte der Serie VB178/VB198 sollte Folgendes enthalten: LED-Monitor Monitorfuß Benutzerhandbuch-CD Kurzbedienungsanleitung Garantiekarte 1 x Netzkabel 1 x VGA-Kabel 1 x DVI-Kabel (VB178T/N,VB198T/N) 1 x Audiokabel (VB178T/S,VB198T/S) Wenn eine der o. a. Komponenten beschädigt ist oder fehlt, wenden Sie sich sofort an den Händler, bei dem Sie das Gerät gekauft haben. ASUS LED-Monitor Serie VB178/VB198... -
Seite 8: Zusammenbau Des Monitorfußes
Zusammenbau des Monitorfußes Dies geschieht wie folgt: Bringen Sie den Fuß an dem Monitor an. Sie hören einen Klickton, wenn der Fuß ricntig einrastet. Verstellen Sie die Lage des Bildschirms, um einen angenehmen Blickwinkel zu erhalten. Um Schäden am Monitor zu verhindern, sollte der Tisch mit einem weichen Tuch bedeckt werden. Kapitel 1: Einführung... -
Seite 9: Einführung
Menü zum vorherigen Menü zurück. Taste • Taste zur Reduzierung des Werts der gewählten Funktion oder zum Ansteuern der nächsten Funktion. • Hiermit wird auch die Lautstärke eingestellt.(VB178T/S , VB198T/S) • Diese Taste ist auch ein Hotkey zur Einstellung des Kontrastverhältnisses. (VB178D/N , VB198D/N) Taste MENÜ: • Mit dieser Taste wird bei aktivem OSD-Menü die markierte Funktion (das Symbol) aufgerufen bzw. ausgewählt. Taste • Taste zur Reduzierung des Werts der gewählten Funktion oder zum Ansteuern der nächsten Funktion. • Hiermit wird auch die Helligkeit eingestellt. ASUS LED-Monitor Serie VB178/VB198... -
Seite 10: Geräterückseite
Einschalttaste: • Taste zum Ein- und Ausschalten des Geräts. LED für Stromversorgung: • Die Farbe der LED hat folgende Bedeutung: Status Bedeutung Blau Bernstein Standby-Modus 1.4.2 Geräterückseite Schraubenbohrungen für VESA-Wandmontage Anschlüsse an der Rück- seite Anschlüsse an der Rückseite (von links nach rechts) Netzstromeingang. Hier schließen Sie das beigelegte Netzkabel an. Audioeingang. Hier schließen Sie das beigelegte Audiokabel für die Verbindung mit der PC-Audioquelle an. (VB178T/S,VB198T/S) DVI-Anschluss. Der 24-polige Anschluss ist für die PC (Personal-Computer) DVI-D Digitalsignalverbindung vorgesehen. (VB178T/N,VB198T/N) D-SUB-Anschluss. Dieser 15-polige Anschluss ist für die PC VGA- Verbindung vorgesehen. -
Seite 11: Abnehmen Des Schwenkarms/Fußes (Für Vesa-Wandmontage)
(für VESA-Wandmontage) Der abnehmbare Fuß der LED-Monitore der Serie VB178/VB198 ist für VESA- Wandmontage konzipiert. Der Schwenkarm/Fuß wird wie folgt abgenommen: Entfernen Sie die Abdeckung von dem Halter. 2. Legen Sie den Monitor mit dem Bildschirm nach unten zeigend auf einen Tisch. Entfernen Sie wie unten abgebildet mit einem Schraubenzieher die drei Schrauben von dem Monitorfuß. Nehmen Sie den Halter von dem Monitor ab. • Um Schäden am Monitor zu verhindern, sollte der Tisch mit einem weichen Tuch bedeckt werden. • Halten Sie den Monitorfuß, wenn Sie die Schrauben entfernen. screws • Das VESA-Wandmontageset (100 x 100 mm) ist nicht im standardmäßigen Lieferumfang enthalten. ASUS LED-Monitor Serie VB178/VB198... -
Seite 12: Einstellen Des Monitors
Einstellen des Monitors • F ür eine optimale Draufsicht sollten Sie direkt auf das Display schauen und dabei den Neigungswinkel des Monitors so einstellen, dass Sie das Display bequehm ansehen können. • H alten Sie während des Einstellens des Winkels den Monitorfuß fest. • M öglich sind Neigungswinkel zwischen -5˚ und 20˚. -5 º ~20 º Kapitel 2: Aufbau und Konfiguration... -
Seite 13: Osd- (On-Screen Display-) Menü
Einstellen anderer Funktionen. 3.1.2 OSD-Funktionen: Einführung Splendid Diese Funktion enthält 6 Optionen, die Sie nach Bedarf einstellen können. Alle Modi verfügen über eine Funktion zum Zurücksetzen, d. h., Sie können die Einstellung beibehalten oder zum vordefinierten Modus zurückkehren. VB178 Splendid Scenery Mode Color Standard Mode Image Theater Mode Input Select Game Mode System Setup Night View Mode sRGB Move Menu Exit ASUS LED-Monitor Serie VB178/VB198... -
Seite 14: Kapitel 3: Allgemeines
• Landschaftsmodus: Diese Option eignet sich ideal bei der Anzeige von Landschaftsfotos mit SPLENDID™ Video Intelligence Technology. • Standardmodus: Diese Option eignet sich zur Dokumentenbearbeitung mit SPLENDID™ Video Intelligence Technology. • Theatermodus: Diese Option eignet sich ideal zum Betrachten von Filmen mit SPLENDID™ Video Intelligence Technology. • Spielmodus: Diese Option eignet sich ideal zum Spielen mit SPLENDID™ Video Intelligence Technology. • Nachtmodus: Diese Option eignet sich ideal zur Wiedergabe von düsteren Spielen und Filmen mit SPLENDID™ Video Intelligence Technology. • sRGB:Dies ist die beste Wahl beim Betrachten von Fotos und Grafiken von einem PC. • Im Standardmodus , können die Funktionen Sättigung, Hautton, Schärfe und ASCR nicht vom Anwender eingestellt werden. • Im sRGB, können die Funktionen Helligkeit, Kontrast, Sättigung, Farbtemp, Hautton und ASCR nicht vom Anwender eingestellt werden. Farbe Mit dieser Funktion wählen Sie die gewünschte Bildfarbe. -
Seite 15: Eingangswahl
100. • ASCR: Wählen Sie zur De-/Aktivierung des dynamischen Kontrastverhältnisses ON (Ein) oder OFF (Aus). • Position: Zum Einstellen der horizontalen (H-Position) und der vertikalen (V-Position) Position des Bilds. Möglich sind Werte zwischen 0 und 100 (nur bei VGA-Eingangssignal verfügbar). • Fokus: Funktion zum Verringern des vertikalen und horizontalen Zeilenrauschens; hierbei werden (Phase) und (Takt) getrennt eingestellt. Möglich sind Werte zwischen 0 und 100 (nur bei VGA-Eingangssignal verfügbar). Eingangswahl Zur Auswahl des Signaleingangs; möglich sind VGA, DVI (VB178T/N , VB198T/N). VB178 Splendid Color Image Input Select System Setup Move Menu Exit ASUS LED-Monitor Serie VB178/VB198... -
Seite 16: Systemeinstellungen
System-Einstellungen Funktion zum Einstellen der Systemkonfiguration. VB178 Splendid Splendid Demo Mode Color Volume Image ECO Mode Input Select OSD Setup System Setup Language English Information Move Menu Exit VB178 Splendid All Reset Color Image Input Select System Setup Move Menu Exit •... -
Seite 17: Technische Daten
DVI(beim VB178T/N ) Lautsprecher (integriert) 1W x 2 (beim VB198T/S) 1W x 2 (beim VB178T/S) Neigungswinkel -5° ~ +20° -5° ~ +20° VESA-Wandmontage 100 mm x 100 mm 100 mm x 100 mm Abmessungen Gerät (B X 413x410x210 mm 377x386x210 mm H x T) Abmessungen Verpackung 485x150x469 mm 470x140x437 mm (B x H x T) Nettogewicht (gesch.) 3,2 kg 3,5 kg Bruttogewicht (gesch.) 5,6 kg 5,1 kg WS 100-240 V WS 100-240 V Spannung (Diffusionsspannung) (Diffusionsspannung) ASUS LED-Monitor Serie VB178/VB198... -
Seite 18: Problembeseitigung (Faq)
Problembeseitigung (FAQ) Problem Lösungsvorschlag Strom-LED leuchtet NICHT • Drücken Sie , um festzustellen, ob der Monitor eingeschaltet ist. • Überprüfen Sie, ob das Stromkabel richtig am Monitor und der Wandsteckdose eingesteckt ist. Die Strom-LED leuchtet • Überprüfen Sie, ob PC und Monitor eingeschaltet bernsteinfarben, doch auf dem sind. Display ist nichts zu sehen. • Überprüfen Sie, ob das Signalkabel ordnungsgemäß am Monitor und am PC eingesteckt ist. • Sehen Sie nach, ob Pins im Signalkabel verbogen sind. • Schließen Sie den PC an einen anderen Monitor an, um herauszufinden, ob der PC ordnungsgemäß... -
Seite 19: Unterstützte Taktwerte
640x480 37.861 640x480 37.5 720x400 31.469 800x600 35.156 800x600 37.879 800x600 48.077 800x600 46.875 832x624 49.725 1024x768 48.363 1024x768 56.476 1024x768 57.7 1024x768 60.023 1024x768 60.2 1152x864 67.5 1152x860 68.7 1280x960 1280x1024 63.981 1280x1024 74.4 1280x1024 77.9 1280x1024 79.976 ASUS LED-Monitor Serie VB178/VB198...
