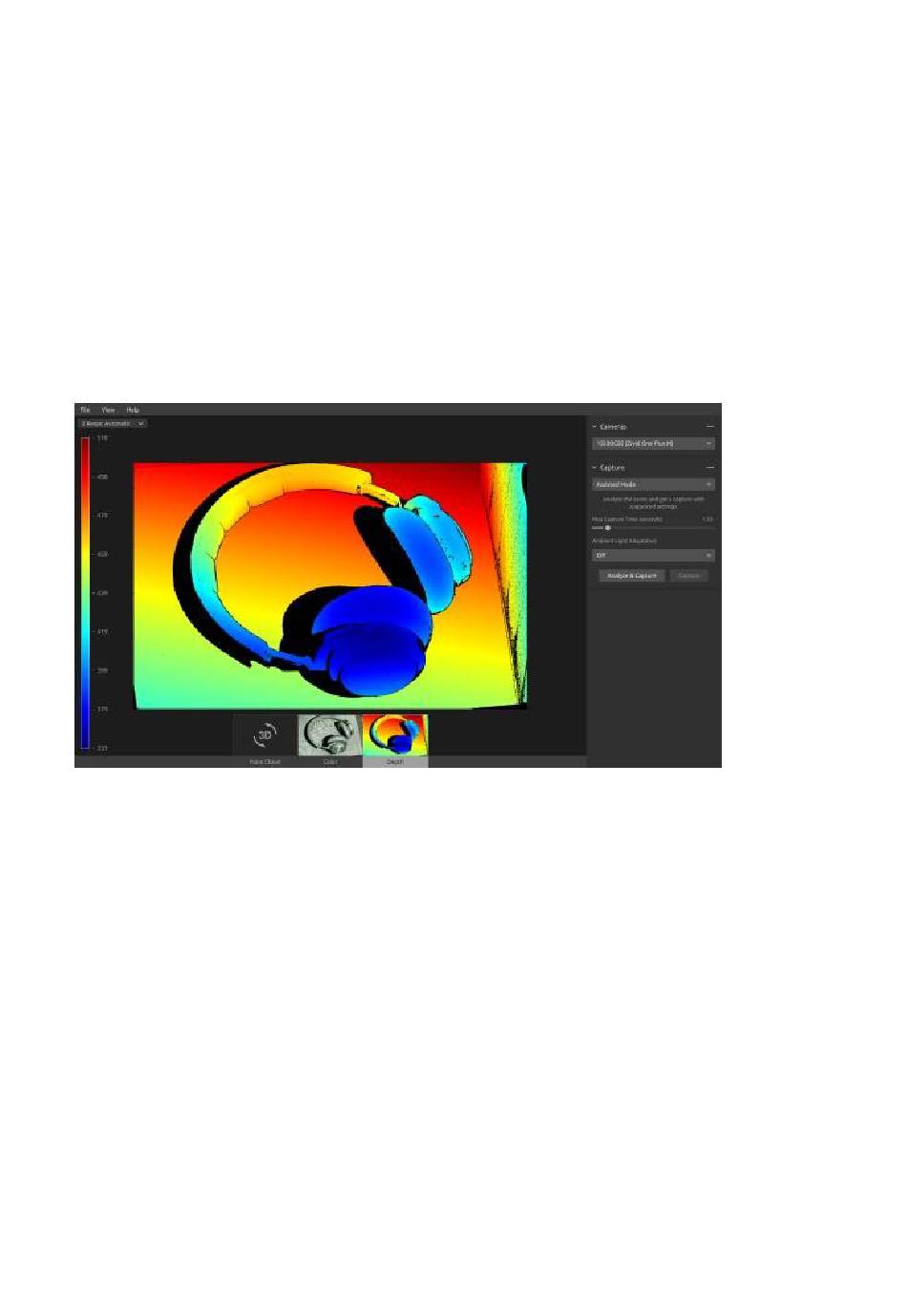

2.3.3 Tiefenkarte

Diese Ansicht zeigt das Tiefenbild der Szene nach einer Aufnahme oder nach dem Laden einer
ZDF-Datei.
• Positionieren Sie den Mauszeiger über einem Pixel im Bild, um Bildkoordinaten, XYZ-
und SNR-Werte abzurufen. Die Pixelwerte werden in der Statusleiste in der linken
unteren Ecke des Fensters angezeigt.
• Verwenden Sie das Dropdown-Menü in der linken oberen Ecke der Ansicht, um den Z-
Bereich für die Falschfarbendarstellung (Farbskala) zu ändern.
Die Farbskala stellt die Abstandsänderung entlang der z-Achse von der Kamera zu den
Oberflächen der abgebildeten Objekte dar; Objektpunkte, die näher zur Kamera positioniert
sind, erscheinen gelb oder rot; weiter entfernte Objektpunkte grün oder blau
Diese Ansicht zeigt das Tiefenbild der Szene nach einer Aufnahme oder nach dem Laden
einer ZDF-Datei.

2.4 Bedienfeld

Das Bedienfeld befindet sich auf der rechten Seite in der GUI des Zivid-Studios. Es enthält zwei
Abschnitte:

• Kameraauswahl

• Parametrierung der Bilderfassung
2.4.1 Kameraauswahl
Dieser Abschnitt dient dazu, nach verfügbaren Kameras zu suchen, sich mit ihnen zu verbinden
oder die Verbindung wieder zu trennen.
