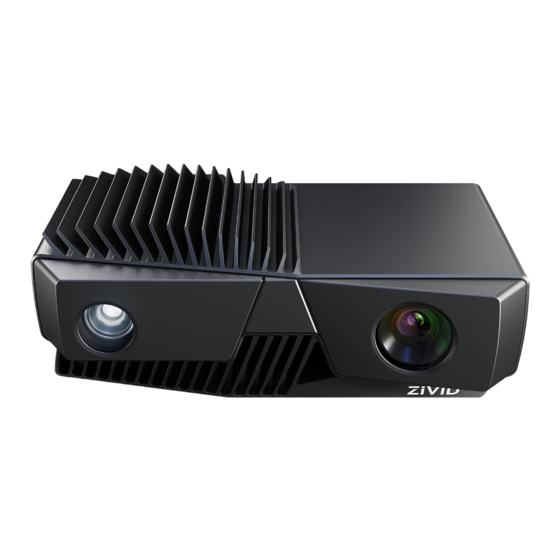

Zivid One+ Schnellstartanleitung
Verwandte Anleitungen für Zivid One+
Inhaltszusammenfassung für Zivid One+
- Seite 1 Start Guide Zivid One User Guide Zivid One+ S (ZVD1P-S) Zivid One+ M (ZVD1P-M) Zivid One+ L (ZVD1P-L 1.0 - 7/20...
-
Seite 2: Inhaltsverzeichnis
Zivid Box Inhalt ....................3 1.2 Anschlüsse und Stromversorgung ..............3 Systemvoraussetzungen ................4 Software-Installation ..................5 1.5 Anbringen der Zivid-Kamera ................6 Service und Wartung ..................7 1.7 Technical Specification Sheet ................8 Zivid Studio ....................... 10 Einführung ....................10 Symbolleiste .................... -
Seite 3: Start-Anleitung
Start Guide Start-Anleitung Zivid Box Inhalt In der Zivid Box sollten Sie folgende Komonenten finden: • Zivid 3D-Kamera • Tischnetzteil • 5 m USB 3.0-Kabel (zertifiziert für industrielle Bildverarbeitung) Optional: 10 / 25 m optisches Kabel. 1.2 Anschlüsse und Stromversorgung Verfügbare Stecker (auf der Rückseite):... -
Seite 4: Systemvoraussetzungen
OS Windows 7/8/10 oder Linux Ubuntu 16.04/18.04 GPU CPU mit integriertem Grafikprozessor Dies ist die kosteneffizienteste und bevorzugte Lösung für Zivid. Der Vorteil eines integrierten Grafikprozessors besteht darin, dass das Kopieren von Daten vom Grafikprozessor zur CPU schnell erfolgt. Für eine optimale Leistung ist eine integrierte High-End-GPU mit 3 GB verfügbarem Speicher... -
Seite 5: Software-Installation
SuperSpeed USB3-Anschluss Software-Installation • Laden Sie das neueste Installationsprogramm der Zivid-Software (Studio und SDK) von der Download-Seite auf der Zivid-Website herunter und führen Sie es aus: www.zivid.com/downloads • Aktivieren Sie die Option zur Installation der Kameratreiber. Hinweis: Sie werden benachrichtigt, wenn die Treiber bereits installiert sind. -
Seite 6: Anbringen Der Zivid-Kamera
Start Guide 1.5 Anbringen der Zivid-Kamera Arbeitsabstand und sichtfeld 1.0 - 7/20... -
Seite 7: Service Und Wartung
Start Guide Die Zivid 3D-Kameras verwenden eine aktive Beleuchtung, um Ihre Zielobjekte abzubilden. Um direkte Reflexe vom Hintergrund zu minimieren und potenzielle Artefakte zu reduzieren, wird empfohlen, die Kamera leicht schräg zu montieren; so können Sie die besten Ergebnisse erzielen. Sie können das Resultat verschiedener Positionierungen des Sensor im Zivid-Studio testen. -
Seite 8: Start Guide
Start Guide 1.7 Technical Specification Sheet Zivid One+ Small Zivid One+ Zivid One+ Large Medium Key Applications Tiny, small objects Small,Medium Medium, Large objects Trays/boxes objects.Totes/bins Standard EU/US pallets Optimal working distance (mm) 300 - 800 600 - 1600... - Seite 9 Start Guide Aluminium body 226 mm x 86 mm x 165 mm Size and weight 2 kg IP65 5 G Random Environmental 15 G Shock Power connector M12-5 USB type B USB data connector Jack screw M2 24 V 5 A...
-
Seite 10: Zivid Studio
Konfiguration von Zivid One+ 3D-Kameras und die Erfassung von hochauflösenden 3DPunktwolken bietet. Verwenden Sie Zivid Studio, um zu lernen und zu verstehen, wie ein Großteil der im Zivid-SDK verfügbaren Funktionen genutzt werden kann. Dies ist bei der Entwicklung Ihrer Anwendung nützlich. - Seite 11 Start Guide File Abkürzung Funktion Laden Sie eine ZDF-Datei. .zdf ist das native Zivid-Format, das Punktwolken-, Farbbild- und Tiefenbilddaten enthält. Open Ctrl+O Speichern eine Punktwolke, Farbbild Tiefenbilddaten in einer ZDF-Datei, dem nativen Zivid le- Ctrl+S Save Format. Exportieren Sie Punktwolkendaten in im Format eines...
-
Seite 12: Verfügbare Ansichten
Start Guide Verfügbare Ansichten Am unteren Rand der GUI des Zivid-Studios stehen drei verfügbare Ansichten zur Auswahl. 2.3.1 3D Punktwolke Diese Ansicht zeigt die Punktwolke der Szene nach einer Aufnahme oder nach dem Laden einer ZDF-Datei (proprietäres Punktewoklen-Format von Zivid). -
Seite 13: Farbbild
Start Guide 2.3.2 Farbbild Diese Ansicht zeigt das Farbbild der Szene nach einer Aufnahme oder nach dem Laden einer ZDF-Datei. • Positionieren Sie den Mauszeiger über einem Pixel im Bild, um Bildkoordinaten, RGB- und SNR-Werte abzurufen. Die Pixelwerte werden in der Statusleiste in der unteren linken Ecke des Fensters angezeigt. -
Seite 14: Tiefenkarte
Diese Ansicht zeigt das Tiefenbild der Szene nach einer Aufnahme oder nach dem Laden einer ZDF-Datei. 2.4 Bedienfeld Das Bedienfeld befindet sich auf der rechten Seite in der GUI des Zivid-Studios. Es enthält zwei Abschnitte: • Kameraauswahl • Parametrierung der Bilderfassung 2.4.1 Kameraauswahl... -
Seite 15: Erfassen
Sie sie nach Modell und Seriennummer auf. Connect Stellen Sie eine Verbindung zu der im Dropdown-Menü ausgewählten Kamera her. Zivid Studio kann eine Verbindung gleichzeitig nur zu einer einzelnen Kamera herstellen. Disconnect Trennen Sie die Verbindung zur aktiven Kamera. - Seite 16 Start Guide "Ambient Light Adaptation" (Anpassung an das Umgebungslicht) wird verwendet, wenn Umgebungslicht (mit Wechselstrom betrieben) mit dem Projektorlicht der Kamera vermischt aufgenommen wird. • Wählen Sie Ihre Stromnetzfrequenz aus dem Dropdown-Menü aus. 60 Hz wird typischerweise in Japan, Amerika, Taiwan, Südkorea und auf den Philippinen verwendet.
- Seite 17 Start Guide Erwerb Einstellung Funktion Exposure Time Die Dauer, die ein einzelnes Kamerabild dem Licht ausgesetzt ist. Die Belichtungszeit reicht von 6 500 bis 100 000 µs Die Öffnung, die die Lichtmenge steuert, die durch das Objektiv auf den Kamerasensor fällt. Die Blendenzahl- Aperture Werte reichen von F/31,9 bis F/1,4.
- Seite 18 Start Guide Farbe Die Farbtemperatur des Umgebungslichts beeinflusst das Erscheinungsbild des Farbbildes. Stellen Sie den Weißabgleich ein, indem Sie die Farbbalance für Blau, Grün und Rot so einstellen, dass Farbbilder natürlich wirken. Einzel- und Live-Aufnahmen • Die Schaltfläche "Einzel" erfasst eine einzelne Aufnahme mit den angegebenen Einstellungen, die dann angezeigt wird.
- Seite 19 Start Guide Sie können eine bestimmte Einzelaufnahmeklonen, indem Sie auf die drei Punkte neben dieser Einzelaufnahmeund dann auf die Einzelaufnahmeoption "Klonen" klicken. Verwenden Sie dasselbe Menü, um die Einzelaufnahmeeinstellungen zurückzusetzen oder einzelne Einzelaufnahmezu löschen. Deaktivieren oder aktivieren Sie Einzelaufnahmemit dem blauen Schieberegler.
-
Seite 20: Schnellreferenz-Index
Start Guide Schnellreferenz-Index File Abkürzung Funktion Laden Sie eine ZDF-Datei. .zdf ist das native Zivid-Format, das Punktwolken-, Farbbild- und Tiefenbilddaten enthält. Open Ctrl+O Speichern eine Punktwolke, Farbbild Tiefenbilddaten in einer ZDF-Datei, dem nativen Zivid le- Ctrl+S Save Format. Exportieren Sie Punktwolkendaten in im Format eines... - Seite 21 Sie sie nach Modell und Seriennummer auf. Connect Stellen Sie eine Verbindung zu der im Dropdown-Menü ausgewählten Kamera her. Zivid Studio kann eine Verbindung gleichzeitig nur zu einer einzelnen Kamera herstellen. Disconnect Trennen Sie die Verbindung zur aktiven Kamera.
- Seite 22 Start Guide Die Öffnung, die die Lichtmenge steuert, die durch das Objektiv auf den Kamerasensor fällt. Die Blendenzahl- Aperture Werte reichen von F/31,9 bis F/1,4. Die vom LED-Projektor abgegebene Ausgangsleistung (die Lichtmenge). Die Helligkeit reicht von 0 bis 1,8.
- Seite 23 Start Guide Weißabgleichs durch Anpassung des grünabgleichs lässt das Farbbild natürlich wirken. Der Parameter für den grünabgleich liegt zwischen 1,0 und 2,0. Die Farbtemperatur des Umgebungslichts beeinflusst das Erscheinungsbild des Farbbildes. Die Einstellung des Weißabgleichs durch Anpassung des rotabgleichs lässt das Red color balance Farbbild natürlich wirken.
