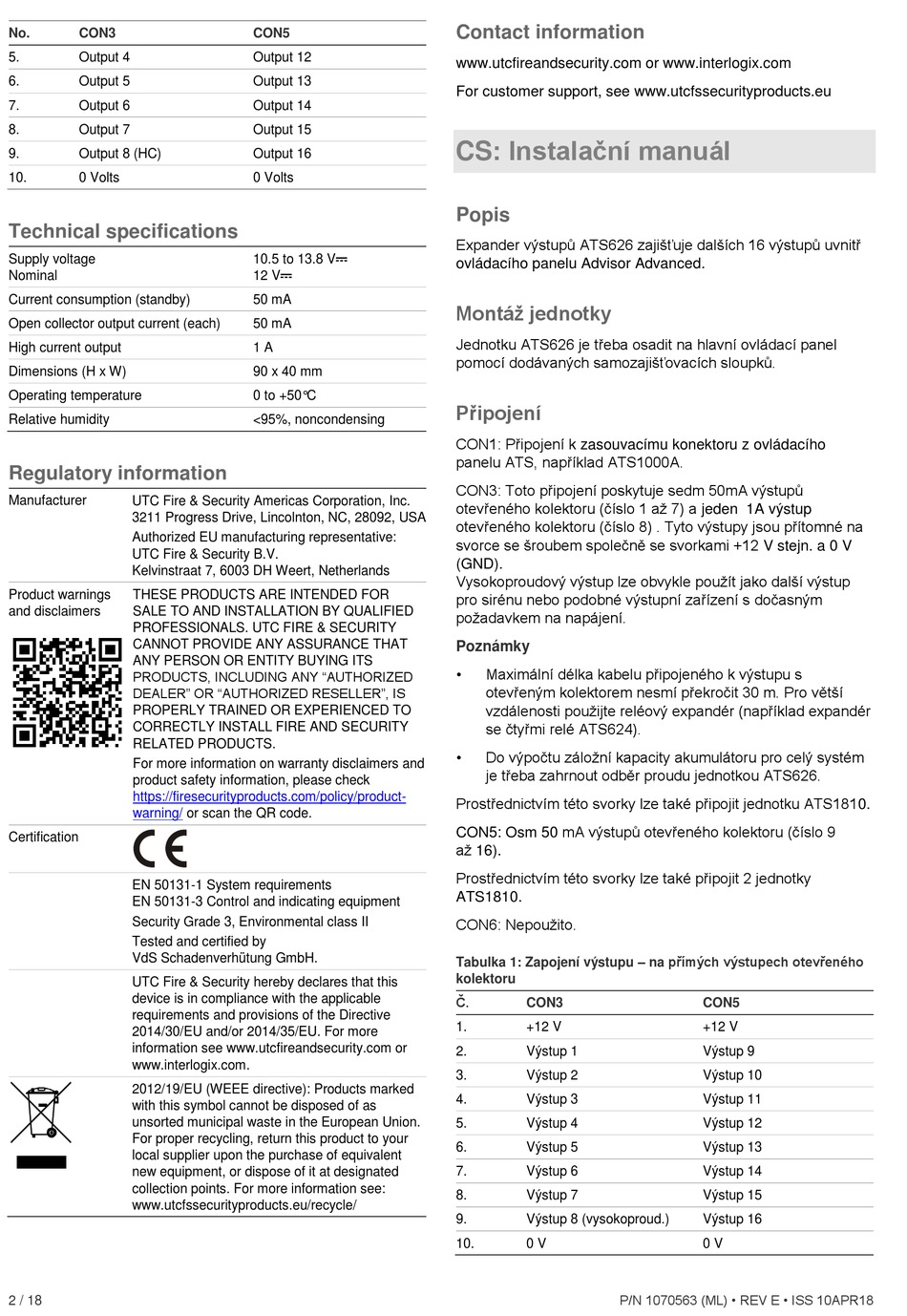

No.
CON3
5.
Output 4
6.
Output 5
7.
Output 6
8.
Output 7
9.
Output 8 (HC)
10.
0 Volts
Technical specifications
Supply voltage
Nominal
Current consumption (standby)
Open collector output current (each)
High current output
Dimensions (H x W)
Operating temperature
Relative humidity
Regulatory information
Manufacturer
UTC Fire & Security Americas Corporation, Inc.
3211 Progress Drive, Lincolnton, NC, 28092, USA
Authorized EU manufacturing representative:
UTC Fire & Security B.V.
Kelvinstraat 7, 6003 DH Weert, Netherlands
Product warnings
THESE PRODUCTS ARE INTENDED FOR
and disclaimers
SALE TO AND INSTALLATION BY QUALIFIED
PROFESSIONALS. UTC FIRE & SECURITY
CANNOT PROVIDE ANY ASSURANCE THAT
ANY PERSON OR ENTITY BUYING ITS
PRODUCTS, INCLUDING ANY "AUTHORIZED
DEALER" OR "AUTHORIZED RESELLER", IS
PROPERLY TRAINED OR EXPERIENCED TO
CORRECTLY INSTALL FIRE AND SECURITY
RELATED PRODUCTS.
For more information on warranty disclaimers and
product safety information, please check
https://firesecurityproducts.com/policy/product-
warning/
Certification
EN 50131-1 System requirements
EN 50131-3 Control and indicating equipment
Security Grade 3, Environmental class II
Tested and certified by
VdS Schadenverhütung GmbH.
UTC Fire & Security hereby declares that this
device is in compliance with the applicable
requirements and provisions of the Directive
2014/30/EU and/or 2014/35/EU. For more
information see www.utcfireandsecurity.com or
www.interlogix.com.
2012/19/EU (WEEE directive): Products marked
with this symbol cannot be disposed of as
unsorted municipal waste in the European Union.
For proper recycling, return this product to your
local supplier upon the purchase of equivalent
new equipment, or dispose of it at designated
collection points. For more information see:
www.utcfssecurityproducts.eu/recycle/
2 / 18
CON5
Output 12
Output 13
Output 14
Output 15
Output 16
0 Volts
10.5 to 13.8 V
12 V
50 mA
50 mA
1 A
90 x 40 mm
0 to +50°C
<95%, noncondensing
or scan the QR code.
Contact information
www.utcfireandsecurity.com or www.interlogix.com
For customer support, see www.utcfssecurityproducts.eu
CS: Instalační manuál
Popis
Expander výstupů ATS626 zajišťuje dalších 16 výstupů uvnitř
ovládacího panelu Advisor Advanced.
Montáž jednotky
Jednotku ATS626 je třeba osadit na hlavní ovládací panel
pomocí dodávaných samozajišťovacích sloupků.
Připojení
CON1: Připojení k zasouvacímu konektoru z ovládacího
panelu ATS, například ATS1000A.
CON3: Toto připojení poskytuje sedm 50mA výstupů
otevřeného kolektoru (číslo 1 až 7) a jeden 1A výstup
otevřeného kolektoru (číslo 8) . Tyto výstupy jsou přítomné na
svorce se šroubem společně se svorkami +12 V stejn. a 0 V
(GND).
Vysokoproudový výstup lze obvykle použít jako další výstup
pro sirénu nebo podobné výstupní zařízení s dočasným
požadavkem na napájení.
Poznámky
•
Maximální délka kabelu připojeného k výstupu s
otevřeným kolektorem nesmí překročit 30 m. Pro větší
vzdálenosti použijte reléový expandér (například expandér
se čtyřmi relé ATS624).
•
Do výpočtu záložní kapacity akumulátoru pro celý systém
je třeba zahrnout odběr proudu jednotkou ATS626.
Prostřednictvím této svorky lze také připojit jednotku ATS1810.
CON5: Osm 50 mA výstupů otevřeného kolektoru (číslo 9
až 16).
Prostřednictvím této svorky lze také připojit 2 jednotky
ATS1810.
CON6: Nepoužito.
Tabulka 1: Zapojení výstupu – na přímých výstupech otevřeného
kolektoru
Č.
CON3
1.
+12 V
2.
Výstup 1
3.
Výstup 2
4.
Výstup 3
5.
Výstup 4
6.
Výstup 5
7.
Výstup 6
8.
Výstup 7
9.
Výstup 8 (vysokoproud.)
10.
0 V
P/N 1070563 (ML) • REV E • ISS 10APR18
CON5
+12 V
Výstup 9
Výstup 10
Výstup 11
Výstup 12
Výstup 13
Výstup 14
Výstup 15
Výstup 16
0 V
