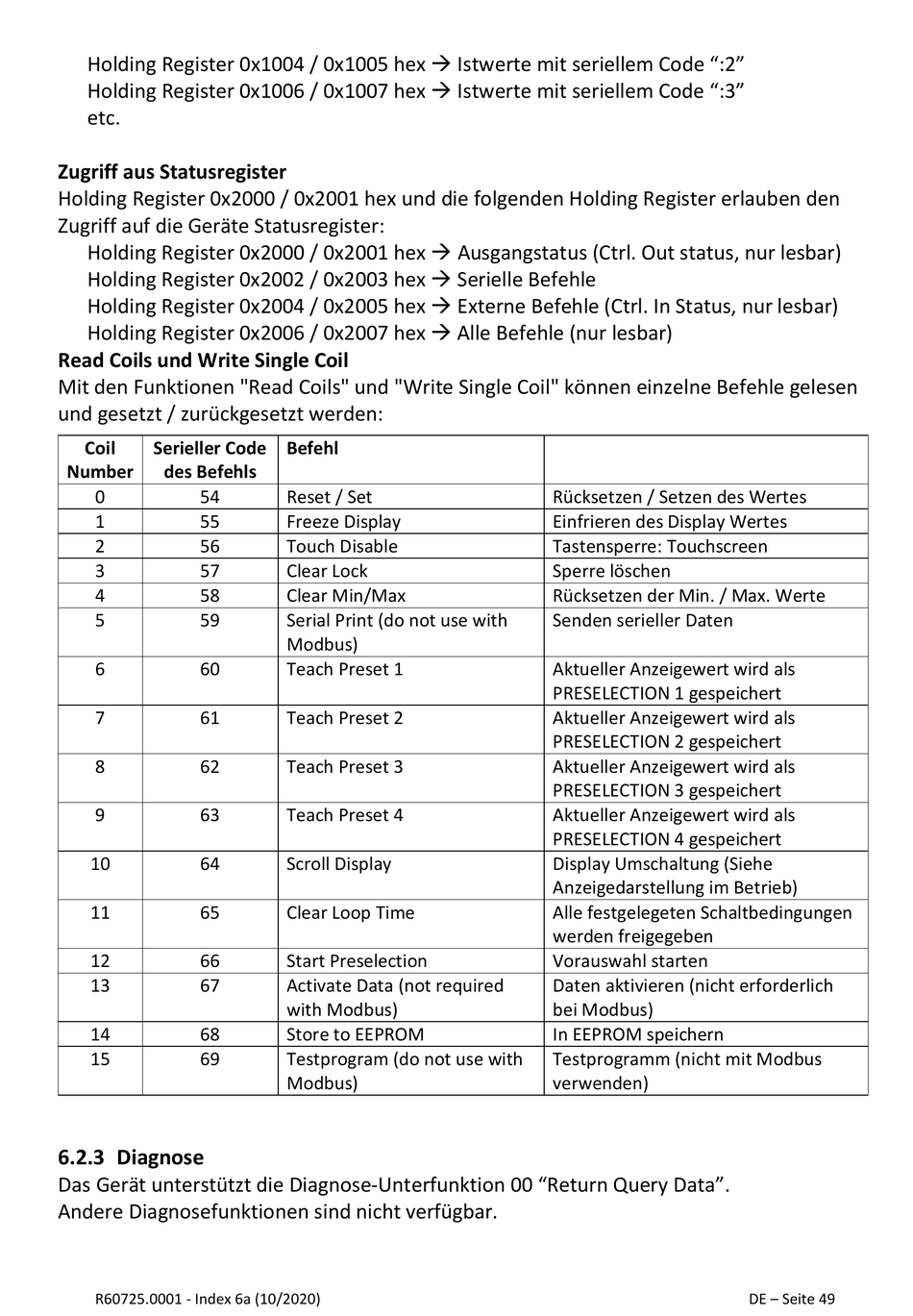

Holding Register 0x1004 / 0x1005 hex Istwerte mit seriellem Code ":2"
Holding Register 0x1006 / 0x1007 hex Istwerte mit seriellem Code ":3"
etc.
Zugriff aus Statusregister
Holding Register 0x2000 / 0x2001 hex und die folgenden Holding Register erlauben den
Zugriff auf die Geräte Statusregister:
Holding Register 0x2000 / 0x2001 hex Ausgangstatus (Ctrl. Out status, nur lesbar)
Holding Register 0x2002 / 0x2003 hex Serielle Befehle
Holding Register 0x2004 / 0x2005 hex Externe Befehle (Ctrl. In Status, nur lesbar)
Holding Register 0x2006 / 0x2007 hex Alle Befehle (nur lesbar)
Read Coils und Write Single Coil
Mit den Funktionen "Read Coils" und "Write Single Coil" können einzelne Befehle gelesen
und gesetzt / zurückgesetzt werden:
Coil
Serieller Code
Number
des Befehls
0
54
1
55
2
56
3
57
4
58
5
59
6
60
7
61
8
62
9
63
10
64
11
65
12
66
13
67
14
68
15
69
6.2.3 Diagnose
Das Gerät unterstützt die Diagnose-Unterfunktion 00 "Return Query Data".
Andere Diagnosefunktionen sind nicht verfügbar.
R60725.0001 - Index 6a (10/2020)
Befehl
Reset / Set
Freeze Display
Touch Disable
Clear Lock
Clear Min/Max
Serial Print (do not use with
Modbus)
Teach Preset 1
Teach Preset 2
Teach Preset 3
Teach Preset 4
Scroll Display
Clear Loop Time
Start Preselection
Activate Data (not required
with Modbus)
Store to EEPROM
Testprogram (do not use with
Modbus)
Rücksetzen / Setzen des Wertes
Einfrieren des Display Wertes
Tastensperre: Touchscreen
Sperre löschen
Rücksetzen der Min. / Max. Werte
Senden serieller Daten
Aktueller Anzeigewert wird als
PRESELECTION 1 gespeichert
Aktueller Anzeigewert wird als
PRESELECTION 2 gespeichert
Aktueller Anzeigewert wird als
PRESELECTION 3 gespeichert
Aktueller Anzeigewert wird als
PRESELECTION 4 gespeichert
Display Umschaltung (Siehe
Anzeigedarstellung im Betrieb)
Alle festgelegeten Schaltbedingungen
werden freigegeben
Vorauswahl starten
Daten aktivieren (nicht erforderlich
bei Modbus)
In EEPROM speichern
Testprogramm (nicht mit Modbus
verwenden)
DE – Seite 49
