2. Technische Daten:
Versorgung 24VDC +/- 5%, max. 70mA.
Sicherheitskreisüberwachung 48-205 VDC bzw. 55-230 VAC (20mA)
Weitbereichseingänge 24-205 VDC bzw. 48-230 VAC (20mA)
Geeignet für einen Temperaturbereich von -5°C bis +55°C
Relative Luftfeuchtigkeit. Max 90%, nicht kondensierend.
Gewicht: ca. 0,5kg
Schutzart IP00, für Einbau in einen Schaltschrank mit IP54 vorgesehen.
3. Installation / Inbetriebnahme:
VARIF Interface in einem geeigneten Schaltkasten auf Hutschiene montieren.
24VDC Versorgung an iCon Platine und VARIF anschließen, dabei auf richtige Polung achten.
Schutz gegen elektrischen Schlag: Die VARIF-Steuerung muss in einem geerdeten bzw.
schutzisolierten Schaltschrank eingebaut werden.
ESD: Das Bedien-, bzw. Montagepersonal muss dafür sorgen, dass das Gerät beim
Einbau/Austausch nicht durch eine elektrostatische Ladung/Entladung beschädigt wird. Ein
direktes Berühren der Platine/elektronische Bauteile sollte grundsätzlich verhindert werden,
oder geeignete Schutzmaßnahmen getroffen werden.

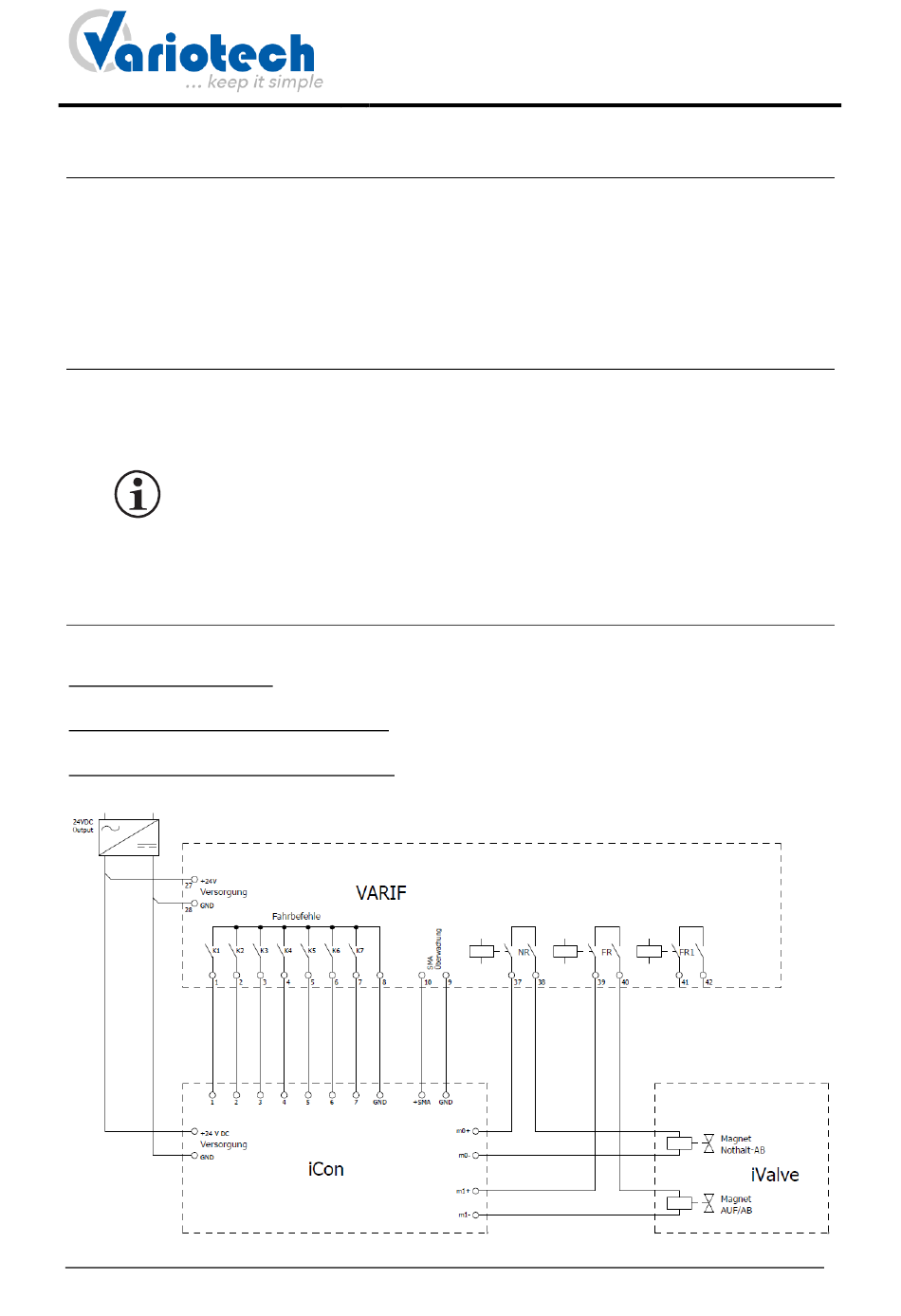

4. Notwendige Verbindungen
4.1. iCon, iValve und VARIF verbinden
Fahrkommando Anschluss:
Stecker X7 (1,2,3,4,5,GND) der iCon Platine - direkt mit Klemme VARIF (1,2,3,4,5,GND(8)) verbinden.
Überwachung Anschluss (Nothalt-Ab / A3):
Stecker X10 (+SMA,GND) der iCon Platine - direkt mit Klemme VARIF (SMA(12),GND(11)) verbinden.
Einbinden der Sicherheitsrelais FR und NR:
Stecker X5 (m0,m1) der iCon Platine entsprechend VARIF Anschlussplan verbinden
