Bedienungsanleitung
CFA 5 - 1W
Die Positionen 48 bis 51 entfallen bei dieser Pumpenausführung
9.1.1. Pumpe austauschen
!
Hinweis
Die Anlage muß drucklos sein und die Spannungsversorgung unterbrochen
sein.
1. Rohrleitungen am Pumpenein- und ausgang abklemmen.
2. Befestigungsschrauben und Spannschraube des Elektromotors lösen.
3. Befestigungsschrauben der Spannbuchse herausdrehen, Spannbuchse entlasten und
mit Riemenscheibe abziehen und Keilriemen entfernen.
4. Die vier Befestigungsschrauben der Pumpe an der Gehäuseunterseite entfernen und
Pumpe abnehmen.
5. Einschraubverschraubungen an der Pumpe entfernen und in die neue Pumpe mit
Gewindeabdichtmittel einschrauben.
6. Neue Pumpe auf das Gehäuse aufsetzen und befestigen (auf Distanzklötze achten).
7. Rohrleitungen wieder befestigen.
8. Riemenscheibe mit Spannbuchse montieren und ausrichten.
9. Keilriemen auflegen und spannen (siehe Kapitel 8, Wartung).
10. Auf korrekten Ölstand achten und einen Prüflauf der Pumpe vornehmen.
9. Instandsetzung
Brandschutztechnik Müller GmbH
Kasseler Str. 37 – 39, 34289 Zierenberg
Tel 05606/5182-50, Fax 05606/5182-55
Email: fertigung@brandschutztechnikmueller.de

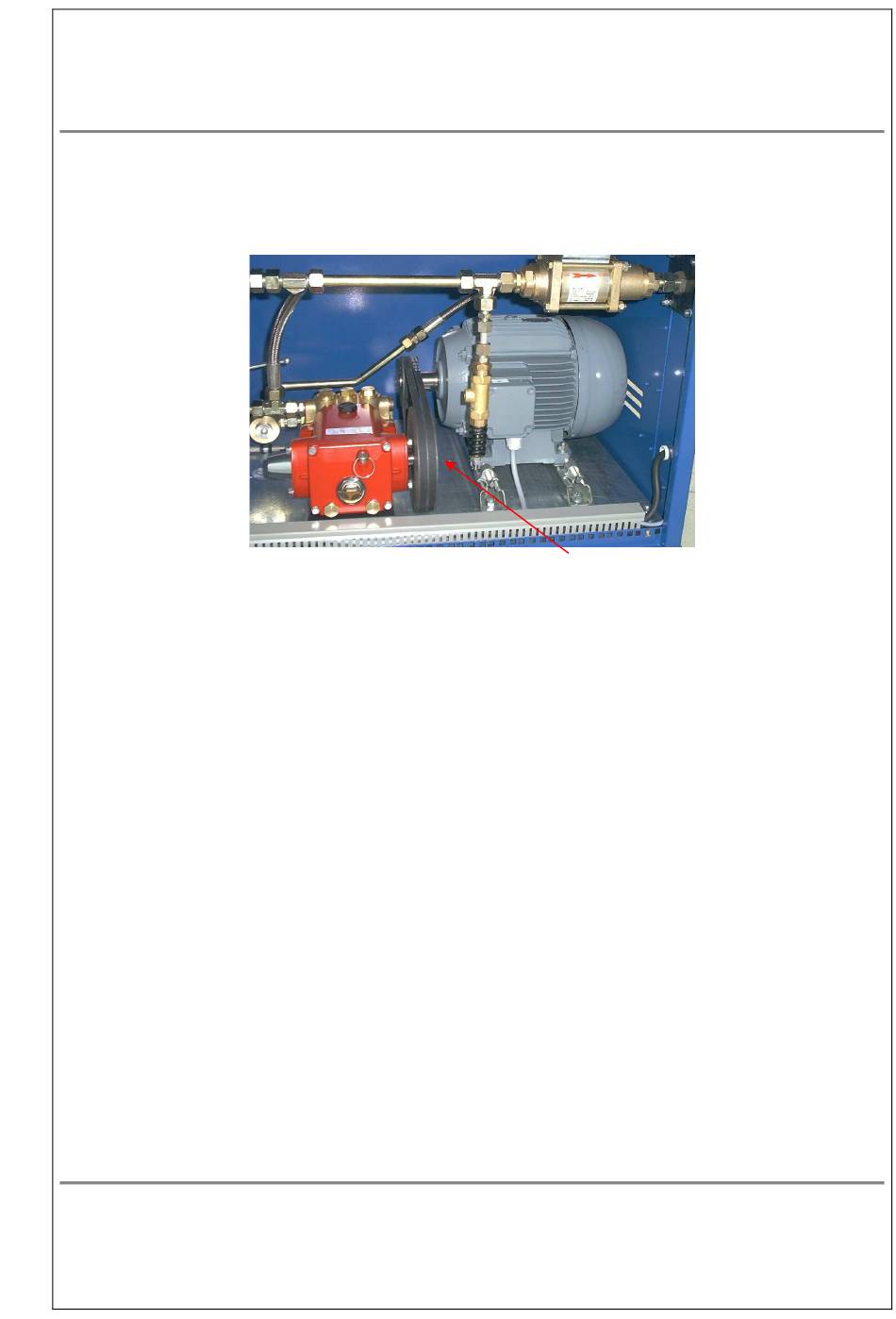

Riemenscheibe mit Taper-Spannbuchse
39
