Inhaltszusammenfassung für Hella Gutmann bike macs

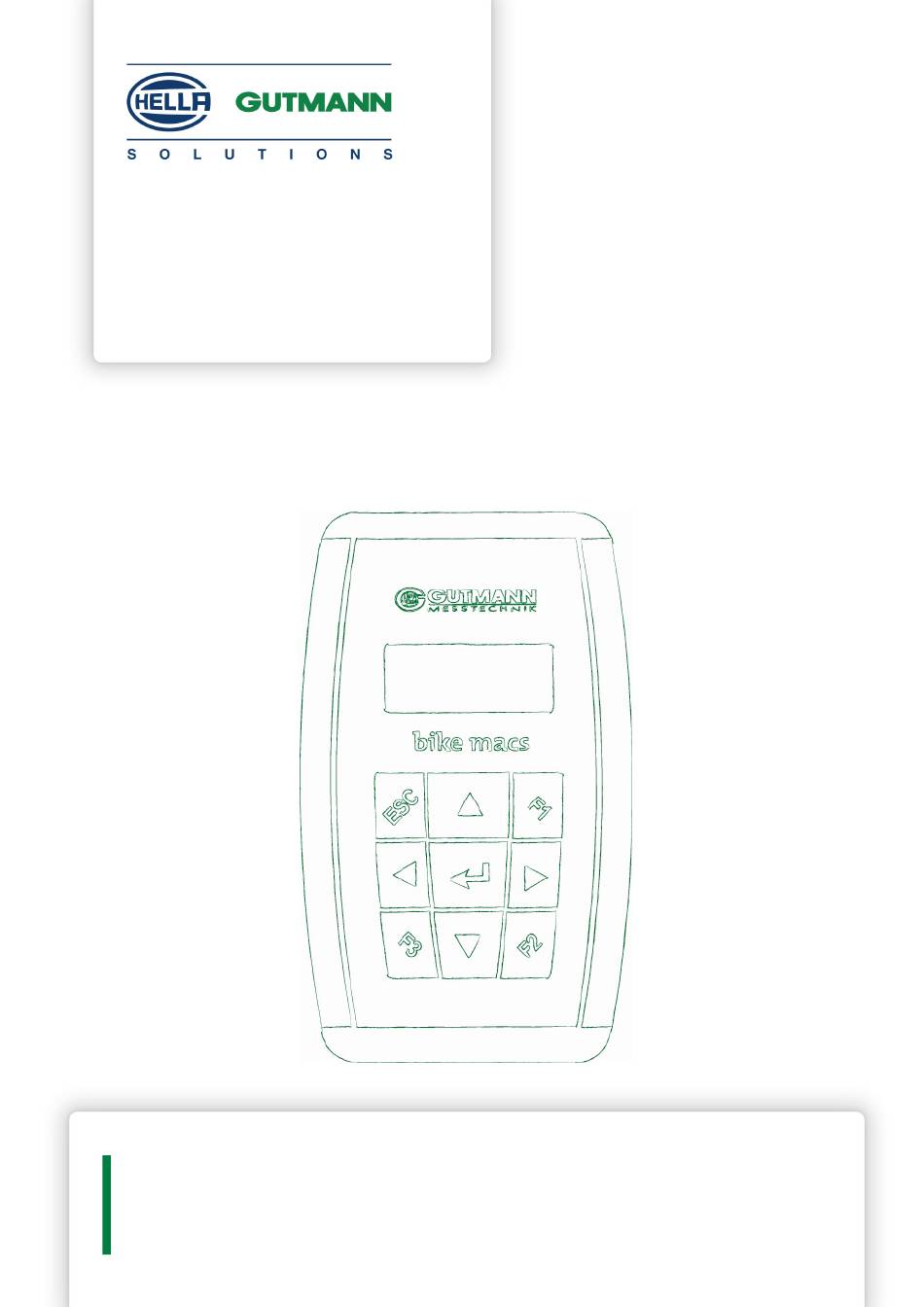

- Seite 1 bike macs Anwenderhandbuch...
-
Seite 2: Inhaltsverzeichnis
Version..................J-14 Sprache..................J-14 Kontrast ..................J-14 Simulation................. J-15 Kapitel K, Fehlercode lesen/ löschen......... K-16 Einbauorte des Diagnosesteckers bei BMW ......K-16 Anschließen und Auslesen............. K-16 Fehlerspeicherinhalt löschen..........K-17 Kapitel L, Parameter lesen ............L-18 Auswahl der Parameter ............L-18 Gutmann bike macs... -
Seite 3: Kapitel A, Impressum
Sollten in diesem Handbuch direkt oder indirekt auf Gesetze, Richtlinien oder Vorschriften Bezug genommen oder aus ihnen zitiert worden sein, so kann die Fa. Hella Gutmann Solutions GmbH für die Vollständigkeit, Aktualität oder Richtigkeit keine Gewähr übernehmen. Deshalb empfiehlt es sich, bei der eigenen Arbeit gegebenenfalls die jeweils gültige Fassung der Richtlinien oder Vorschriften... -
Seite 4: Kapitel B, Sicherheitshinweise
• Schützen Sie das Gerät vor Wasser (nicht wasserdicht). • Schützen Sie das Gerät vor harten Schlägen (nicht fallen lassen). • Das Gerät darf nur durch die von Hella Gutmann Solutions GmbH autorisierten Techniker geöffnet werden. Bei Verletzung des Schutzsiegels oder unerlaubten Eingriffen in das Gerät erlischt die Garantie. - Seite 5 • Immer Sicherheitsausrüstung verwenden (Schutzhandschuhe etc.). • Anschlussleitungen nicht in der Nähe von heißen Teilen verlegen. Sicherheitshinweise Explosionsgefahr Bei Arbeiten an der Kraftstoffanlage besteht durch Kraftstoffdämpfe Brand- und Explosionsgefahr, deshalb: • Keine offenen Flammen. • Nicht rauchen. • Raum gut belüften. Gutmann bike macs...
-
Seite 6: Kapitel C, Datenschutz Software
Die in diesem Handbuch beschriebene Anwender-Software, die zur Verfügung stehenden Datenbestände und die Abfragesoftware sind urheberrechtlich geschützt. Alle Rechte hieran stehen im Verhältnis zum Anwender ausschließlich Hella Gutmann Solutions GmbH zu. Jegliche Vervielfältigung der gespeicherten Daten, insbesondere das Kopieren der Daten auf elektromagnetische, optoelektronische oder sonstige Datenträger, ist untersagt. -
Seite 7: Kapitel D, Haftungsausschluss
Grund der Unfähigkeit, die Vertragsgegenstände zu verwenden, entstehen, selbst wenn Hella Gutmann Solutions GmbH von der Möglichkeit eines solchen Schadens unterrichtet wurde. Haftung von Hella Gutmann Solutions GmbH ist auf den tatsächlich für das Produkt bezahlten Betrag beschränkt. Gutmann bike macs... - Seite 8 Hella Gutmann Solutions GmbH übernimmt keine Haftung für Schäden oder Betriebsstörungen, die sich aus der Nichtbeachtung des Handbuches Gutmann bike macs und der besonderen Sicherheitshinweise ergeben. Der Anwender der Messgeräte ist beweispflichtig dafür, dass er die technischen Erläuterungen, Bedienungshinweise, Pflege-, Wartungs- und Sicherheitshinweise ohne Ausnahme beachtet hat.
-
Seite 9: Kapitel E, Aufbau Des Benutzerhandbuchs
Arbeitsabfolgen, wie schon erwähnt, Stichworte zum Einsatz kommen. Alle Handlungsschritte sind als Punktaufzählung gestaltet, diese können sofort ausgeführt werden. Jeder Schritt ist mit den dafür notwendigen Tastenbetätigungen grafisch nochmals ergänzt, z.B.: • Hauptmenü > Einstellungen < • Einstellungen Auswahlmenü > Kontrast < Gutmann bike macs... -
Seite 10: Kapitel F, Was Ist Was
Warnlampe angesteuert. Ein Diagnosegerät wird mit einem Systemkabel über die Diagnosesteckdose mit dem Fahrzeugrechner verbunden. Nach Aufbau der Kommunikation wird nun der Fehlerspeicher ausgelesen. GUTMANN bike macs stellt den Fehlercode in Klartext auf dem Display dar. Beispiel: 3 FEHLER > KURBELWELLENSENSOR >... -
Seite 11: Kapitel G, Inbetriebnahme
• Gerät auf mechanische Beschädigung und durch leichtes Schütteln auf lose Teile im Inneren kontrollieren. Bei festgestelltem Transportschaden umgehend den Lieferanten benachrichtigen. VORSICHT Befinden sich lose Teile im Gerät, so darf dieses nicht in Betrieb genommen werden: Kurzschlussgefahr! Gutmann bike macs G-11... -
Seite 12: Kapitel H, Lieferumfang

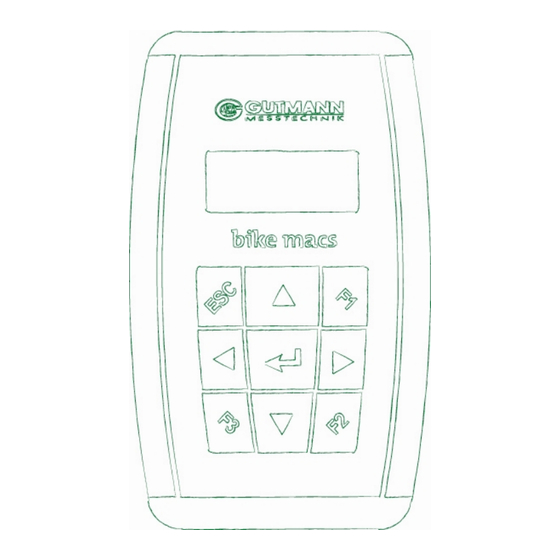

Kapitel H, Lieferumfang GUTMANN bike macs mit Diagnosekabel Adapterkabel BMW 3-polig mit Anschlussstecker für 12V Steckdose Bedienerhandbuch deutsch/ englisch Kapitel I, Geräteoberseite LCD 4-zeilig mit je 20 Zeichen Folientastatur Rücksprung Cursor nach oben Cursor nach unten Cursor nach rechts Cursor nach links... -
Seite 13: Kapitel J, Einstellungen
Fehlercode Parameter > Einstellungen Das ausgewählte Fahrzeug ist nun als Standard gespeichert und wird bei jedem Neustart von GUTMANN bike macs angezeigt. Durch erneute Auswahl im Menüpunkt >Einstellungen -> Fahrzeugauswahl kann ein anderes Fahrzeug ausgesucht werden. Gutmann bike macs J-13... -
Seite 14: Version
>Sprache< > Deutsch English Gewünschte Sprache Sprache übernehmen und neu starten ? Enter (ja) ESC (nein) Auswahl bestätigen. GUTMANN bike macs arbeitet mit der gewählten Sprache. Kontrast Einstellung des Kontrastes der Anzeige >Kontrast< > Heller Dunkler Kontraststufe auswählen und mit verändern. -
Seite 15: Simulation
Achtung Wird bei eingeschalteter Simulation ein Fahrzeug angeschlossen, wird keine Kommunikation mit dem ausgewählten System aufgebaut. Die angezeigten Werte sind falsch. Nach dem Neustart von GUTMANN bike macs ist die Simulation nicht mehr aktiv. >Simulation< > ein< oder >aus< Zurück mit >ESC<... -
Seite 16: Kapitel K, Fehlercode Lesen/ Löschen
Bei allen Zwei- oder Vierzylindermodellen direkt unter Sitzbank. Bei allen Einzylindermodellen rechts vorne vor oder hinter dem Kühler. Anschließen und Auslesen 1. Gutmann bike macs gemäß Liste anschließen. Steckbuchse, geräteseitig, und Stecker, fahrzeugseitig wie folgt miteinander verbinden: Bajonettverschluss an der Gerätesteckbuchse bis zum... -
Seite 17: Fehlerspeicherinhalt Löschen
Danach startet Gutmann bike macs mit folgender Anzeige: K 1200 > Fehlercode Parameter Einstellungen 2. >Fehlercode< > Motor Komfort FAhrwerk 3. >System – Gruppe< > Bosch BMS-K 4. >System< 5. Den Anweisungen auf dem Display folgen 6. Die Kommunikation wird aufgebaut 7. -
Seite 18: Kapitel L, Parameter Lesen
2. Mit >F3< betätigen, die Kommunikation wird erneut aufgebaut und nach kurzer Zeit wird folgende Meldung angezeigt: > Fehler wurde gelöscht ------------------------------------ 3. Zurück mit >ESC< Kapitel L, Parameter lesen 1. GUTMANN bike macs gemäß Liste anschließen. K 1200 Fehlercode > Parameter Einstellungen 2. >Parameter <... - Seite 19 > * 1 Drehzahl * 2 Batterie-Spg * 3 Motortemp. * 9 Einspritzzeit Die mit >*< gekennzeichneten Parameter sind aktiviert. Deaktivieren: Entweder alle mit >F2< oder >Parameter< Aktivieren: Parameter< > Mit >ESC< wird die Kommunikation erneut aufgebaut. Gutmann bike macs L-19...
- Seite 20 HELLA GUTMANN SOLUTIONS GMBH Am Krebsbach 2 79241 Ihringen DEUTSCHLAND Phone: +49 7668 9900–0 Fax: +49 7668 9900–3999 info@hella-gutmann.com www.hella-gutmann.com © 2016 HELLA GUTMANN SOLUTIONS GMBH...
