Deif Delomatic 4 Bedienungsanleitung Seite 6

DM-4 Land/DM-4 Marine
•
Gelb:
• Aufblinkend (fünfmal pro Sekunde) – keine Verbindung
• Aufblinkend (zwanzigmal pro Sekunde) – Verbindung ist ok
•
Grün: Strom OK an der ARCnet-Steuerung
„Schwarz" Stromversorgung zur ARCnet-Steuerung ist defekt.
•
Die PCM-4-5 Einheiten erhalten die verschiedenen Netzwerke durch eine kontinuierliche
Kommunikation aufrecht, mit separaten „Überwachungspaketen" im „aktiven Netzwerk" ebenso
wie im „Backup-Netzwerk".
Jedes „Überwachungspaket", das an die beiden ARCnet-Netzwerke übertragen wird, enthält
eine „Transaktions-ID". Die anderen PCM 4-5 Einheiten im Netzwerk bestimmen bei Empfang
des Pakets mit einer Transaktions-ID oder bei Fehlen über lange Zeit, ob „Empfangslöcher"
vorhanden sind.
Die Auswahl des DM-4 LAN „Masters" beruht auf der niedrigsten PCM 4-5 ID im aktuellen
Netzwerk.
DM 4 LAN "ACTIV"
Delomatic 4 Rack Delomatic 4 Rack
DGU 1 DGU 2
DM 4 LAN "BACKUP"

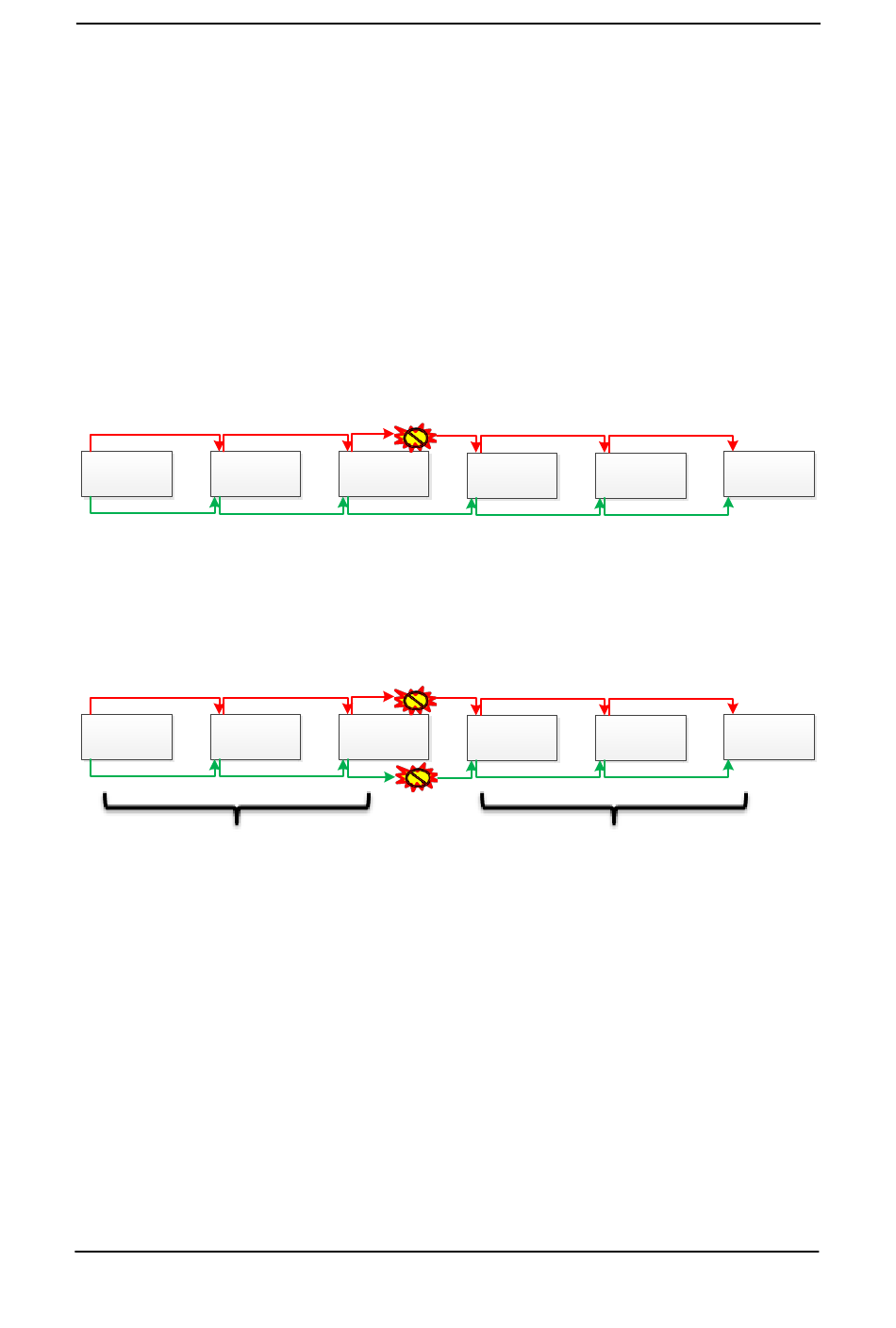

Im Falle eines Fehlers in einer der DM-4 LAN Leitungen halten alle DGU im System die
Kommunikation aufrecht. Im vorstehenden Fall gibt es weiterhin nur einen DM-4 LAN „Master"
nach Ausfall einer DM-4 LAN Leitung.
DM 4 LAN "ACTIV"
Delomatic 4 Rack Delomatic 4 Rack
DGU 1 DGU 2
DM 4 LAN "BACKUP"
MASTER = 1
Sollten DM-4 LAN Leitungen ausfallen, wird für jedes Netzwerk einzeln ein DM-4 LAN „Master"
ausgewählt. Im vorstehenden Fall sind die Master in den beiden Systemen ID 1 und ID 4.
Für jedes DM-4 LAN wird eine prozentuale Fehlerrate (Percent Error Rate – PER) berechnet.
Die PER wird anhand der Anzahl der verlorengegangenen Transaktionen zwischen den
Einheiten in der DM-4 LAN Verbindung berechnet.
Der Ausfall einer Einheit wird anhand der prozentualen Fehlerrate (Percent Error Rate – PER)
einer einzelnen Einheit in der DM-4 LAN Verbindung bestimmt.
Die aktive Netzwerkauswahl basiert auf der prozentualen Fehlerrate (PER) im Netzwerk.
DEIF A/S
4189232114B
DM 4 LAN "ACTIV"
Delomatic 4 Rack
Delomatic 4 Rack
DGU 3
DGU 4
DM 4 LAN "BACKUP"
DM 4 LAN "ACTIV"
Delomatic 4 Rack
Delomatic 4 Rack
DGU 3
DGU 4
DM 4 LAN "BACKUP"
Teil 2: Systemüberwachung
Delomatic 4 Rack
Delomatic 4 Rack
DGU 6
DGU 5
Delomatic 4 Rack
Delomatic 4 Rack
DGU 6
DGU 5
MASTER = 4
Seite 6 von 10
