LLENADO
1. Asegúrese de que no haya presión de aire en el purgador de frenos. Deje escapar el aire comprimido
abriendo la válvula de drenaje de aire comprimido (3).
2. Retire el tapón (5), que se encuentra en la parte superior.
3. Llene el sistema con líquido de frenos y vuelva a cerrar la abertura de llenado con el tapón (5).
Nota: Si la membrana de goma está ubicada inmediatamente debajo del tapón de llenado, debe
realizar el llenado muy lentamente. Tenga cuidado al presionarla membrana de goma con un objeto
puntiagudo o cantos afilados hacia abajo, ya que puede dañar la membrana y hacer inutilizable el
dispositivo.
Nota: No llene el dispositivo hasta el borde superior de la boca de llenado.
Después de cada llenado con líquido de frenos, el dispositivo debe ser purgado de la siguiente manera:
1. Cierre la válvula de drenaje de aire comprimido (3)
2. Cierre la válvula de cierre para líquido de frenos (8)
3. Cierre la válvula de entrada de aire comprimido (1)
4. Asegúrese de que el tapón (5) esté bien atornillado
5. Conecte el purgador de frenos en la válvula de entrada de aire comprimido (1) al sistema de aire
comprimido.
6. Abra la válvula de entrada de aire comprimido (1) y ajuste la presión a 1,2 bar con el regulador de
presión (2). Cuando se abre la válvula de seguridad (4), la presión debe reducirse.
7. Conecte el adaptador al acoplamiento rápido (9)
8. Mantenga el adaptador sobre un recipiente y abra brevemente la válvula de cierre de fluido de frenos
(8) hasta que el líquido de frenos salga del adaptador sin aire.
9. Ahora se puede usar el dispositivo
APLICACIÓN
1. Asegúrese de que la válvula de drenaje de aire (3), la válvula de cierre de líquido de frenos (8) y la
válvula de entrada de aire comprimido (1) estén cerradas.
2. Conecte el purgador de frenos al sistema de aire comprimido (vea la Fig. 2), abra la válvula de entrada
de aire comprimido (1) y ajuste la presión a 1,2 bar con el regulador de presión (2). La presión de
ajuste se puede leer en el manómetro (7) (ver Fig.3). Cuando se abre la válvula de seguridad (4), la
presión debe reducirse.
3. Cierre la válvula de entrada de aire comprimido (1) y desconecte el purgador de frenos del sistema de
aire comprimido.
comprimido en cualquier momento y la válvula de entrada de aire comprimido (1) se puede abrir para
cargar el dispositivo con aire comprimido.
4. Seleccione un adaptador adecuado y atorníllelo al depósito de compensación de líquido de frenos (ver
Fig.1).
5. Conecte el adaptador al acoplamiento rápido (9) en el tubo flexible de llenado del líquido de frenos (6).
(ver Fig.1)
6. Abra la válvula de cierre de líquido de frenos (8)
7. Purgue el sistema de frenos de acuerdo con las instrucciones del fabricante.
8. Después de la operación de purga del freno, cierre la válvula de entrada de aire comprimido (1) y la
válvula de cierre del líquido de frenos (8).
9. Desconecte el adaptador del acoplamiento rápido (9) y retire el adaptador.
10. Verifique el nivel del líquido de frenos, corríjalo si es necesario y cierre nuevamente el depósito de
compensación del líquido de freno.

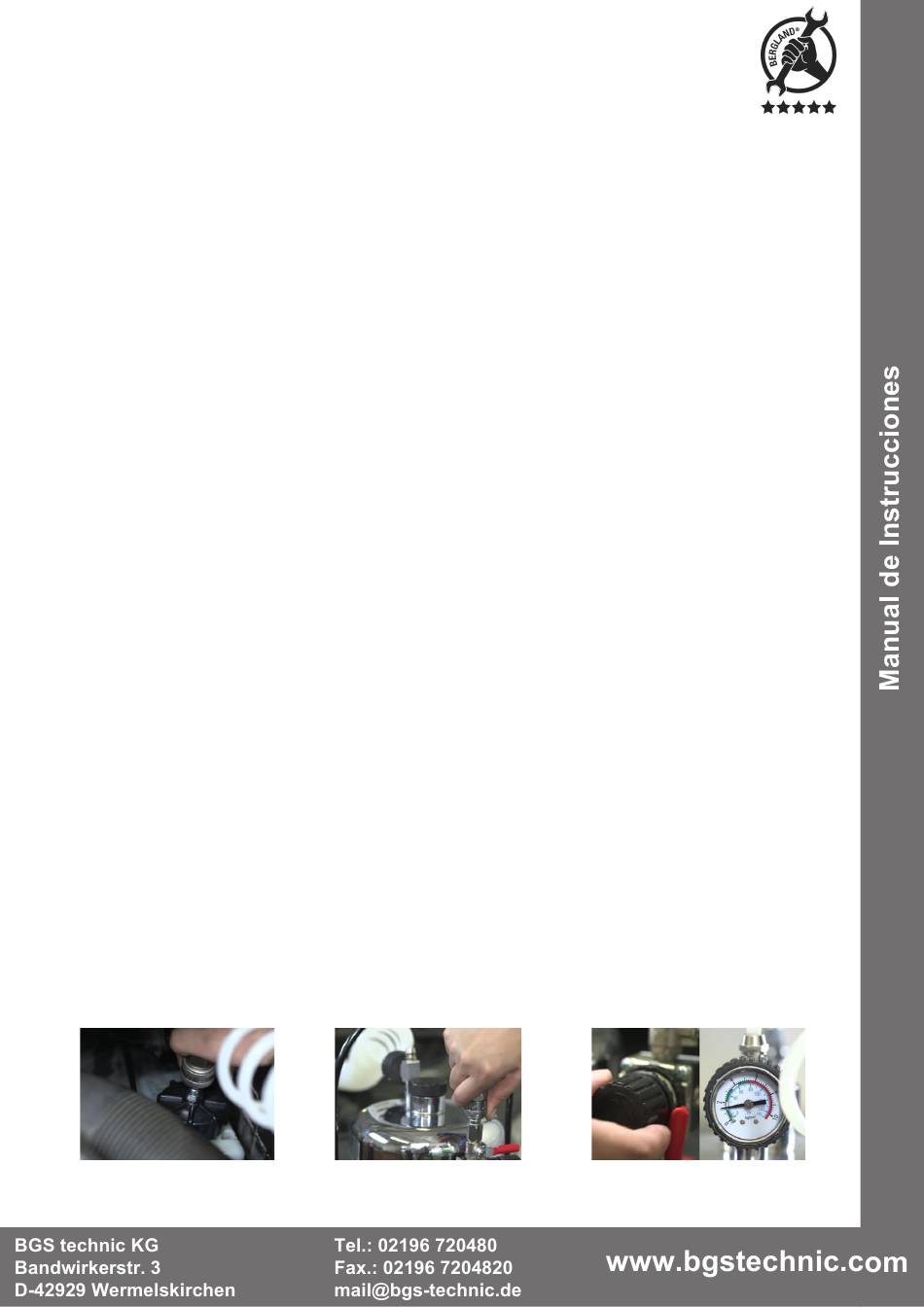

Fig.1
SW-Stahl und Werkzeugvertriebs GmbH
5
d i e
Si es necesario, el dispositivo se puede volver a conectar al sistema de aire
Fig.2
