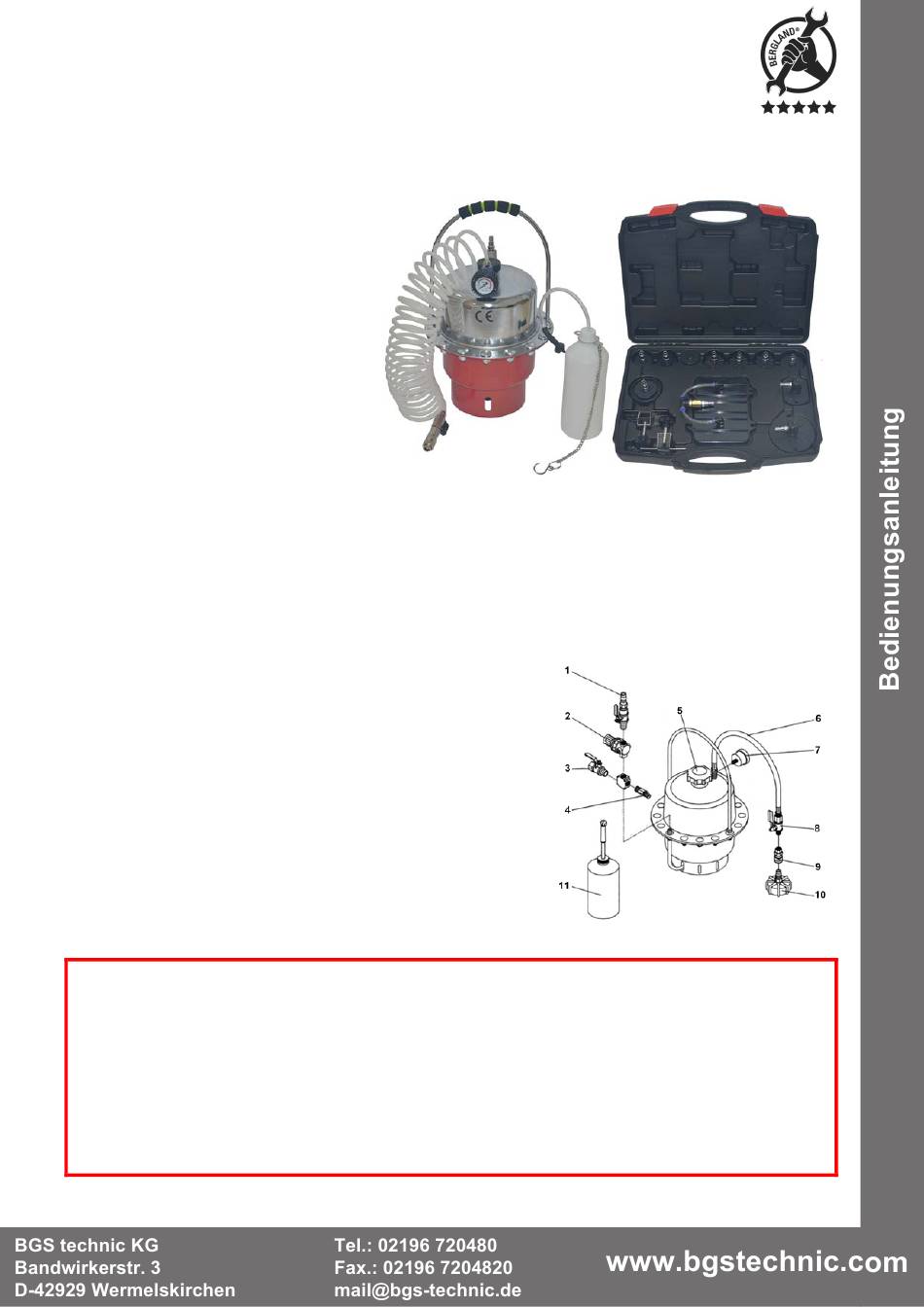

Druckluft-Bremsenentlüfter-Satz
SPEZIFIKATION
Arbeitsdruck: 0.7 - 2.8 Bar
(10 - 40 PSI)
Luftverbrauch: 128 L/min bei 2.1 Bar
4.5 CFM bei 30 PSI
Tankkapazität: 5.5 L
Druckluftanschluss: 1/4"
Füllschlauchlänge: ca. 5.3 m
Geeignet für Bremsflüssigkeiten:
DOT 3, DOT 4, DOT 5, DOT 5.1
LIEFERUMFANG
Entlüftungsgerät mit Füllschlauch
Entlüftungsflasche
Adaptersatz, 15-tlg.
VERWENDUNGSZWECK
Dieser Bremsentlüfter-Satz eignet sich zum Entlüften von Kupplungs- und Bremssystemen mit und ohne
ABS. Der Satz ermöglicht ein Entlüften oder Erneuern der Bremsflüssigkeit ohne zusätzliche Person.
Das Gerät kann mit Druckluft vorgeladen werden und ist dann auch an Orten einsetzbar, an denen kein
Druckluftanschluss vorhanden ist. Im Satz enthalten ist eine große Auswahl an Adaptern für europäische,
japanische und amerikanische Fahrzeuge. Die Bremsflüssigkeit ist durch eine Gummimembrane von der
Druckluft getrennt, dadurch kann keine Feuchtigkeit aus dem Druckluftsystem in die Bremsflüssigkeit
gelangen.
BAUTEILE
1
Drucklufteinlassventil
2
Druckregler
3
Druckluftablassventil
4
Sicherheitsventil
5
Verschlusskappe
6
Bremsflüssigkeits-Füllschlauch
7
Druckmanometer
8
Absperrventil für Bremsflüssigkeit
9
Schnellkupplung
10 Befülladapter
11 Entlüftungsflasche
SICHERHEITSHINWEISE
• Stellen Sie sicher, dass das Gerät drucklos ist, bevor Sie das Gerät befüllen, eine Wartung oder
Reparatur durchführen und nachdem Sie die Entlüftungsarbeit beendet haben. Öffnen Sie dazu das
Druckluftablassventil (3).
• Verwenden Sie das Gerät ausschließlich für den Zweck, für den es bestimmt ist.
• Die Reparatur von Bremsanlagen gehört in professionelle Hände. Sollten Probleme oder
Unklarheiten auftreten, ziehen Sie einen Fachmann zu Rate.
• Arbeiten sie immer nach Herstellerangaben. Diese Anleitung dient nur zur Veranschaulichung des
Werkzeugs und ersetzt keine fahrzeugspezifische Service-Literatur.
• Bei Arbeiten mit Bremsflüssigkeit immer eine Sicherheitsbrille und Handschuhe tragen. Sollte
Bremsflüssigkeit in die Augen oder Wunden gelangen, sofort mit Wasser ausspülen und den Arzt
aufsuchen.
SW-Stahl und Werkzeugvertriebs GmbH
5
d i e
6
e
s
s
a r t S
h
c
s
m
e
R
Tel. +49 (0) 2191 / 46438-0
r e
F
ax +49 (0) 2191 / 46438-40
s
u
k r e
v
e
7
9
8
2
4 -
D
e
Art. 9783
L
d . l h
a t s
w
s
@
o f n i
: l i
