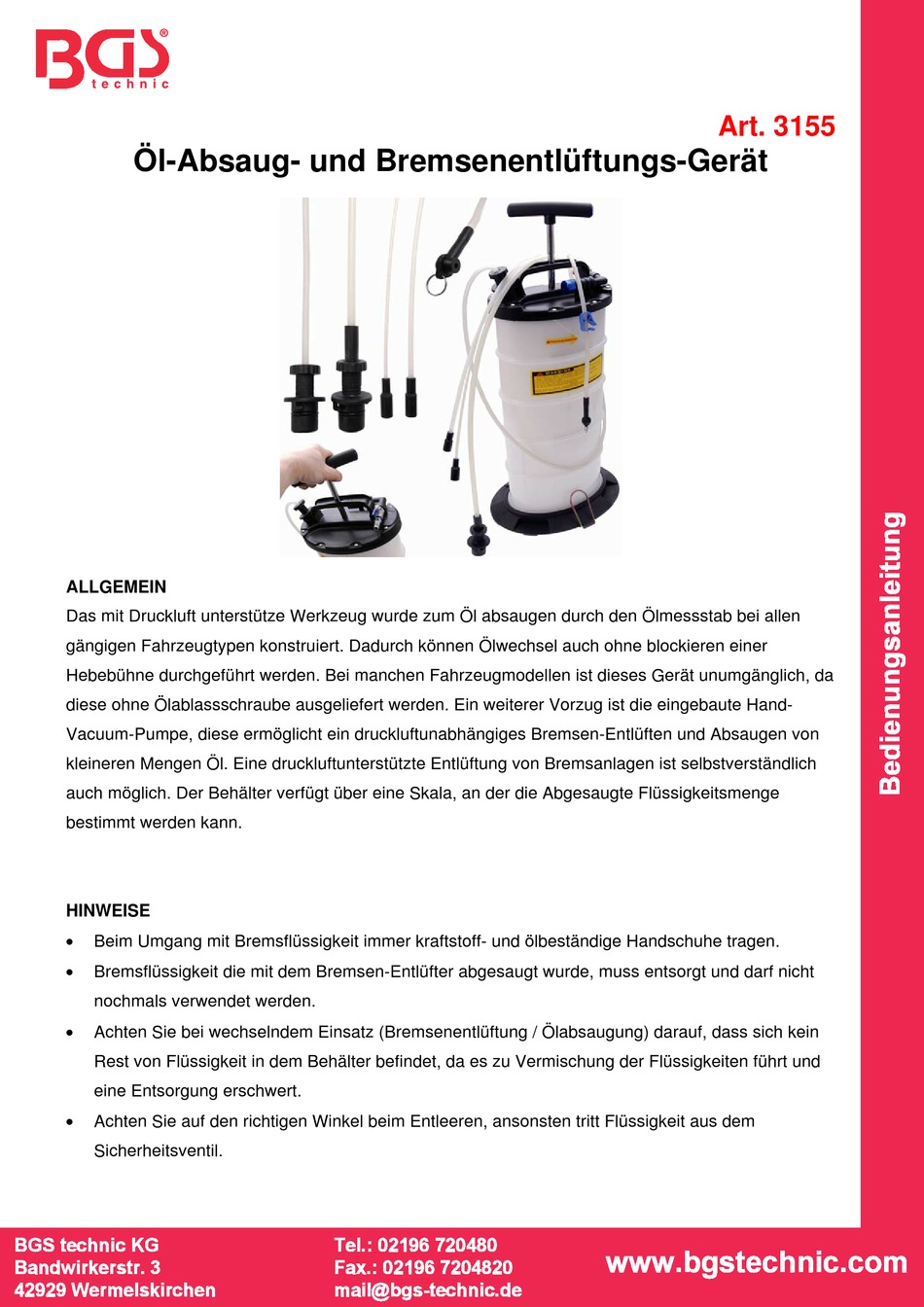

Öl-Absaug- und Bremsenentlüftungs-Gerät
ALLGEMEIN
Das mit Druckluft unterstütze Werkzeug wurde zum Öl absaugen durch den Ölmessstab bei allen
gängigen Fahrzeugtypen konstruiert. Dadurch können Ölwechsel auch ohne blockieren einer
Hebebühne durchgeführt werden. Bei manchen Fahrzeugmodellen ist dieses Gerät unumgänglich, da
diese ohne Ölablassschraube ausgeliefert werden. Ein weiterer Vorzug ist die eingebaute Hand-
Vacuum-Pumpe, diese ermöglicht ein druckluftunabhängiges Bremsen-Entlüften und Absaugen von
kleineren Mengen Öl. Eine druckluftunterstützte Entlüftung von Bremsanlagen ist selbstverständlich
auch möglich. Der Behälter verfügt über eine Skala, an der die Abgesaugte Flüssigkeitsmenge
bestimmt werden kann.
HINWEISE
Beim Umgang mit Bremsflüssigkeit immer kraftstoff- und ölbeständige Handschuhe tragen.
Bremsflüssigkeit die mit dem Bremsen-Entlüfter abgesaugt wurde, muss entsorgt und darf nicht
nochmals verwendet werden.
Achten Sie bei wechselndem Einsatz (Bremsenentlüftung / Ölabsaugung) darauf, dass sich kein
Rest von Flüssigkeit in dem Behälter befindet, da es zu Vermischung der Flüssigkeiten führt und
eine Entsorgung erschwert.
Achten Sie auf den richtigen Winkel beim Entleeren, ansonsten tritt Flüssigkeit aus dem
Sicherheitsventil.
SW-Stahl und Werkzeugvertriebs GmbH
L
e
v
e
k r
u
s
r e
t S
a r
s
s
e
6
5
D
4 -
2
8
9
7
R
e
m
s
c
h
e
d i
Tel. +49 (0) 2191 / 46438-0
F
ax +49 (0) 2191 / 46438-40
- E
M
a
: l i
n i
o f
@
s
w
s
a t
l h
d .
e
Art. 3155
Verwandte Anleitungen für BGS technic 3155
Inhaltszusammenfassung für BGS technic 3155
- Seite 1 Art. 3155 Öl-Absaug- und Bremsenentlüftungs-Gerät ALLGEMEIN Das mit Druckluft unterstütze Werkzeug wurde zum Öl absaugen durch den Ölmessstab bei allen gängigen Fahrzeugtypen konstruiert. Dadurch können Ölwechsel auch ohne blockieren einer Hebebühne durchgeführt werden. Bei manchen Fahrzeugmodellen ist dieses Gerät unumgänglich, da diese ohne Ölablassschraube ausgeliefert werden.
- Seite 2 ANLEITUNG MOTORÖL ABSAUGEN 1. Motoröl auf Betriebstemperatur bringen. 2. Druckluftventil verschießen. 3. Absauggerät mit Druckluft verbinden. 4. Passenden Ölabsaugschlauch mit dem Anschlussschlauch der Absaug-Einheit verbinden. 5. Ölabsaugschlauch durch das Ölpeilstabrohr bis kurz vor dem Ölwannenboden schieben, zur stabilisieren den Führungsdraht im Rohr belassen. 6.
- Seite 3 BAUTEILE Bremsenentlüftungsschlauch Beim Bremsen entlüften muss diese Seite mit dem Absaug-Behälter verbunden werden, dafür wird der Anschluss vorsichtig in den Adapter am Behälter gesteckt und im Uhrzeigersinn gedreht, bis die Verriegelung eingerastet ist. Bremsenentlüftungsnippel Wird verwendet zum Bremsen entlüften und passt auf alle gängigen Entlüftungs-Ventile.
- Seite 4 ENTLEEREN Behälter wie in der Abbildung zu sehen entleeren, die Behälter zum entleeren nicht zu steil stellen, Flüssigkeit reicht nicht bis zum Sicherheitsventil, dadurch kann die Flüssigkeit aus dem dadurch wird ein Austritt von Flüssigkeit aus dem Sicherheitsventil fließen. Sicherheitsventil verhindert. Sicherheitsventil Flüssigkeitsstand Sicherheitsventil...
-
Seite 19: Eu-Konformitätserklärung
We declare that the following designated product: Nous déclarons sous propre responsabilité que ce produit: Declaramos bajo nuestra sola responsabilidad que este producto: Druckluft-Bremsenentlüfter + Ölabsauggerät (BGS Art. 3155) Air Brake Bleeding and Oil Extraction Unit Purgeur de frein pneumatique et dispositif d'aspiration d'huile Unidad para purgar aire del freno y la extracción de aceite...
