3.

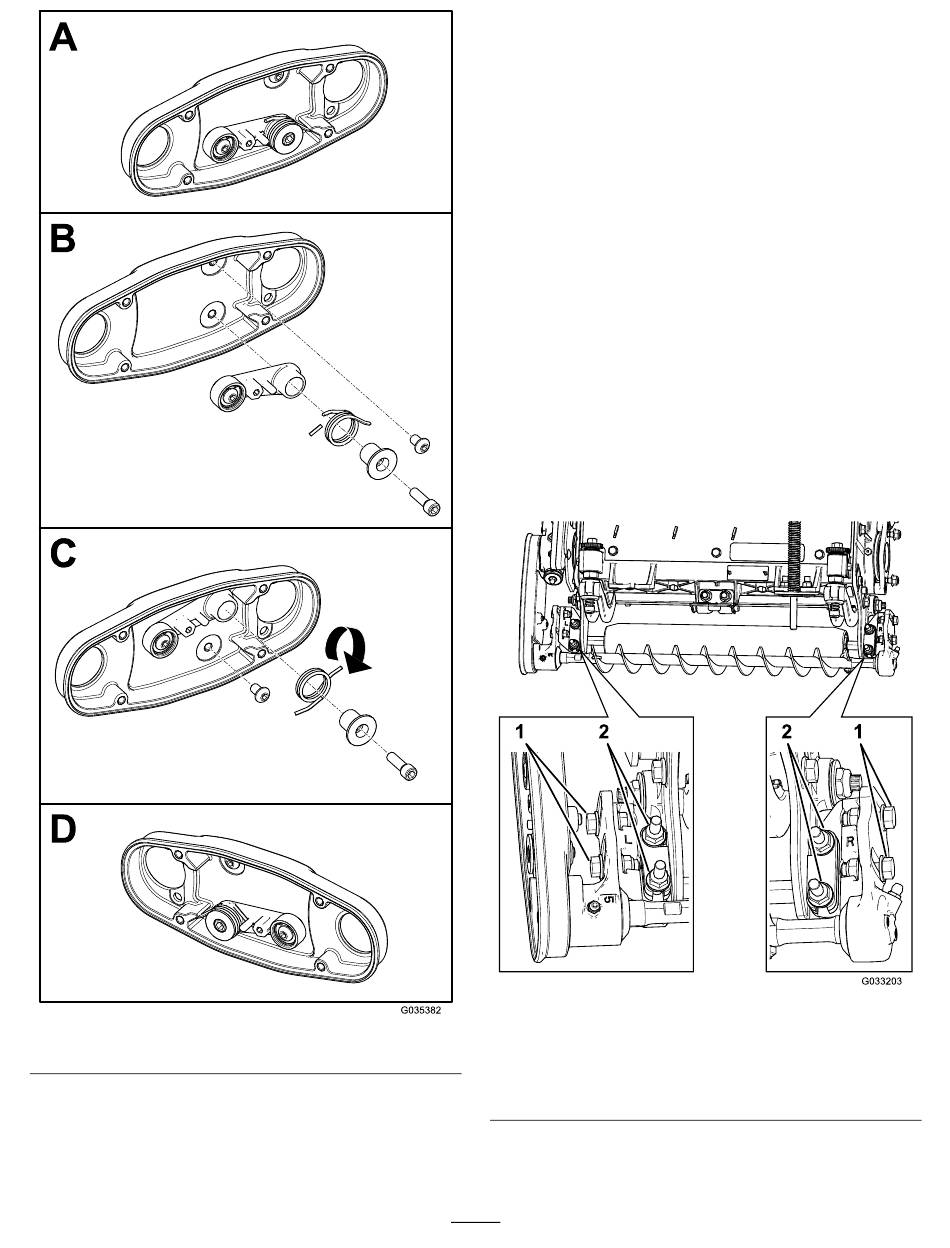

Schmieren Sie die zwei Schrauben (5/16 x 1/2")
mit 242-Loctite (blau) ein und montieren Sie das
Bild 9
Bürstenplattengehäuse mit diesen Schrauben
am Lagergehäuse
Hinweis:
20-26 N·m an.
4.
Befestigen Sie das Rollenbürstengehäuse mit
dem Haltering am Groomerantriebsgehäuse
(Bild
8).
5.
Stellen Sie sicher, dass das Rollenbürstenge-
häuse mit der Seitenplatte der Schneideinheit
parallel ist. Führen Sie folgende Schritte aus:
A.
Lösen Sie die zwei Sicherungsbundmuttern,
mit denen die Befestigungshalterung
der Rollenbürste an der Seitenplatte der
Schneideinheit befestigt ist
B.
Drehen Sie das Lagergehäuse der
Rollenbürste so lange, bis die Bürstenplatte
mit der Seitenplatte der Schneideinheit
parallel ist
C.
Ziehen Sie die zwei Sicherungsbundmuttern
fest, mit denen die Befestigungshalterung
der Rollenbürste an der Seitenplatte der
Schneideinheit befestigt ist
g035382
1. Lösen Sie diese Schrauben für das Positionieren der
Rollenbürste.
2. Lösen Sie diese Muttern, um die Rollenbürstenplatte
parallel auszurichten.
5
(Bild
8).
Ziehen Sie die Schrauben mit
(Bild
(Bild
10).
(Bild
Bild 10
10).
10).
g033203
