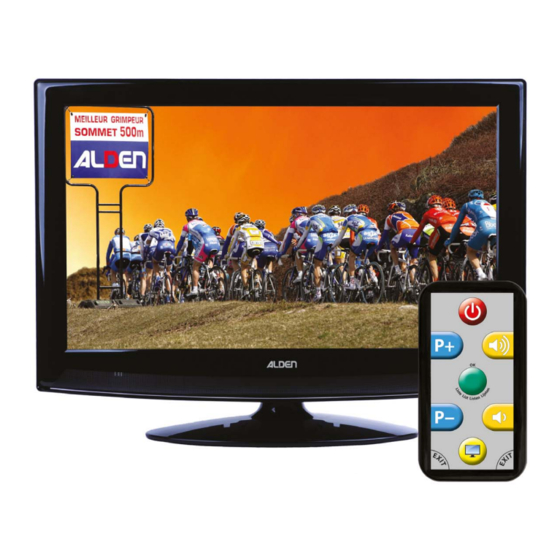

- Seite 1 A-N-08861 100629 AIO® 18,5 LIBERTAS HDSL Bedienungsanleitung Geschütztes Modell - Technische Änderungen vorbehalten Feldbrügge 14 - 49434 Neuenkirchen-Vörden - info@alden-deutschland.de - 05493-913660...
-
Seite 2: Inhaltsverzeichnis
Inhaltverzeichnis Wichtige Hinweise Bedienung mit einem Alden automatische Sat-Anlage Bedienung mit einem manuelle Sat-Anlage Bedienung den Aufnehme-Funktion I-COM ® Wartung der I-COM ® Was machen im Fall einer Störung Weitere Funktion des integrierten Sat-Receiver Einstellungen Installation Timer Information Videotext - EPG - Anschluß an einem PC - Software-Update Anschluß... -
Seite 3: Wichtige Hinweise
Die Vervielfältigung oder Teilvervielfältigung dieses Handbuches ist ohne eine schriftliche Zustimmung von Seiten der Firma ALDEN untersagt. ALDEN lehnt jegliche Verantwortlichkeit, welcher Natur diese auch sein möge ab, vor allem für jeden Unfall oder Vorfall im Falle der Nichtbeachtung der angegebenen Anweisungen, sowohl bei der Installation als auch bei der Bedienung. - Seite 4 Stellen Sie niemals mit Flüssigkeit gefüllte Behälter in die Nähe der Gerätes ab. Benutzen Sie keine flüssigen Reinigungsmittel, da diese das Gerät beschädigen und dadurch Stromschlaggefahr besteht. Beugen Sie das Eindringen von Gegenständen in das Gerät vor. Der AIO ist mit Lüftungsschlitzen ausgerüstet, in ®...
- Seite 5 Setzen Sie den AIO und dessen Zubehör nicht der direkten Sonneneinstrahlung aus, auch nicht der Nähe von ® Heizgeräten, Regen oder hoher Luftfeuchtigkeit, starken Vibrationen oder Stößen, Lautsprechermagneten oder Transormatoren aus, die das Gerät irreparabel beschädigen können. Reinigen Sie das Gerät nicht mit alkohol- oder ammoniakhaltigen Reinigungsmitteln. Benutzen Sie stattdessen ein weiches und sauberes Tuch, befeuchtet mit Seifenlauge, nachdem das Gerät ausgeschaltet und der Netzstecker...
-
Seite 6: Bedienung Mit Einem Alden Automatische Sat-Anlage
Sobald die Sat-Anlage positioniert ist, sendet das System ein akustische Signal (doppelter Piepton). 3. Drücken Sie die Input des Fernsehers, Verwenden Sie die Tasten um den HDMI-Eingang zu wählen (nur während der ersten Nutzung des AIO-Systems nach der Installation oder Benutzung des DTV-Modus). 4. Berühren Sie eines der Logos um das entsprechende Programm anzuzeigen. -
Seite 7: Bedienung Mit Einem Manuelle Sat-Anlage
Bedienung mit einem manuelle Sat-Anlage So starten Sie das AIO-System. postions 1 ( on ) um Ihre AIO 1. Schalten Sie den Hauptschalter -System einzuschalten. ® 2. Berühren Sie die Taste von die I-COM ® Ihr AIO -System ist aktiviert und wartet auf das Signal vom Satelliten. - Seite 8 ASTRA Die Werte sind als Anhaltspunkte gegeben. Sie können je nach Position des Fahrzeugs variieren, welches mehr oder weniger waagerecht liegen kann. A-N-08861...
- Seite 9 ATLANTIC BIRD 3 Die Werte sind als Anhaltspunkte gegeben. Sie können je nach Position des Fahrzeugs variieren, welches mehr oder weniger waagerecht liegen kann. A-N-08861...
- Seite 10 HOTBIRD Die Werte sind als Anhaltspunkte gegeben. Sie können je nach Position des Fahrzeugs variieren, welches mehr oder weniger waagerecht liegen kann. A-N-08861...
-
Seite 11: Bedienung Den Aufnehme-Funktion
• Beachten Sie beim Anschluss von Geräten an die USB-SAT-Schnittstelle, dass diese nur für USB2.0- Speichermedien mit einer max. Stromaufnahme von 500mA und mit einer maximalen Speicherkapazitât von 500 GB ausgelegt ist. • Der AIO muss immer in den Standby-Betrieb geschaltet werden, bevor ein Aufnahmespeicher an der ®... - Seite 12 Ok drücken. 11. Drücken Sie die Taste , um die Menüs auszublenden. Der AIO schaltet sich zur voreingestellten Zeit an. Im display wird dann REC angezeigt. Ist ein Timer ® aktiviert, dann lässt sich der integrierter Receiver nicht mehr bedienen.
-
Seite 13: I-Com
I-COM ® Schaltet nur den Fernseher ein, um z.B. von USB-Stick abzuspielen. Fährt nicht die Antenne aus. Ton ein/aus. Um das AIO-System ein- oder auszuschalten. (Fernseher, Receiver, automatische Sat- Anlage). Senderauswahl. Programmwechsel. In ein Menü nach oben oder unten gehen. -
Seite 14: Wartung Der I-Com
Wartung der I-COM ® So wechseln Sie die Batterien (diese reichen für 2 – 4 Jahre) Wir empfehlen LR03 Qualitäts-Batterien. Diese sollten spätestens alle 3 Jahre zu wechseln. So reinigen Sie Ihr I-COM ® NIEMALS Fusselfreies Reinigungstuch ohne Druck reinigen GLASREINIGER VERWENDEN A-N-08861... -
Seite 15: Was Machen Im Fall Einer Störung
Was machen im Fall einer Störung Fehler Ursache und mögliche Behebung Überprüfen Sie die Anschlüsse der Kabel. Die Antenne ist nicht auf den richtigen Fehlende Verbindung Satelliten ausgerichtet. Starten Sie einen neuen Suchvorgang , die Antenne erneut auszurichten Unterbrechen Sie die Stromversorgung, beseitigen Sie den defekt im Stecker Defekt im Koaxialkabel. - Seite 16 Die Batterien sind leer und müssen gewechselt werden. Die Fernbedienung funktioniert nicht Die Fernbedienung wird nicht Richtung Infrarot-Auge gehalten oder Sie befinden mehr. sich ausserhalb der Empfangsreichweite des AIO Infrarot-Auges. ® Der Hinweis «Suche des Signal» Überprüfen Sie die Verbindungen zwischen Antenne und A.I.O.
-
Seite 17: Weitere Funktion Des Integrierten Sat-Receiver
Weitere Funktion des integrierten Sat-Receiver Warnung Die folgenden Informationen und Menüs sind nur verfügbar wenn Sie die Originalfernbedienung des Receivers benutzen. Sie können hier erweiterte Einstellungen durchführen. Für den täglichen Gebrauch, benutzen Sie die I-COM ® Hinweis: Die verschiedene Möglichkeiten der Bedienung werden in einer Einblendung am unteren Bildschirmrand erklärt. Mit den Tasten können die Einstellungen verändert werden. - Seite 18 1. Allgemein. Allgemein Zeitverschiebung +2.00 Std. Menüsprache Deutsch Startlautstärke HDMI Audio Bitstrom Low-Power-Standby 1.1 Zeitverschiebung. Nach dem ersten Einschalten sollten Sie die Abweichung der Ortszeit von der empfangenen GMT- Zeit einstellen. Die Einstellung erfolgt mit den Tasten . Für Mitteleuropa gilt Winterzeit: +1.00 Std. und Sommerzeit: +2.00 Std..
- Seite 19 2.4 Bildskalierung Hier wählen Sie die Bildauflösung aus, die an Ihren Fernseher ausgegeben werden soll. Wenn Sie ausschließlich über die VIdeo Out -Verbindung fernsehen, erhalten Sie die optimale Bildqualität, wenn Sie im Unterpunkt Bildskalierung alle drei Ausgänge auf 720x576 stellen. Wenn Sie über die HDMI -Verbindung fernsehen, können Sie diese Werte so anpassen, dass Ihr Fernseher das schönste Bild zeigt.
- Seite 20 4. Untertitel. Untertitel Untertitel Untertitelsprache 4.1 Untertitel. Mit den Tasten können Sie die Anzeige von Untertiteln ein- bzw. ausschalten. 4.2 Untertitelsprache. Mit den Tasten können Sie die Sprache auswählen, die als Untertitel angezeigt werden soll. Wenn keine Untertitel gesendet werden, wird ein - Zeichen angezeigt. Drücken Sie Exit um das Menü...
-
Seite 21: Installation
6.1 Gerätesperre. Gerätesperre Gerät sperren Nein Mit den Tasten wählen Sie zwischen folgenden Funktionen aus: • Nein : Alle Funktionen freigegeben. • Ja : Gerät läßt sich nur nach Eingabe des PIN-Codes einschalten und die Manüs lassen sich erst nach Eingebe des PIN-COdes aktivieren. -
Seite 22: Antennenspannung Mit Den Tasten
1. Empfangskonfiguration. Benötigte Zeile mit wählen und mit oder 1-0 die gewünschte Einstellung vornehmen. Empfangskonfiguration Antenne 1 Astra 19.2 Antennenspannung LOW Band 9.750 HIGH Band 10.600 DiSEqC-Schalter Toneburst-Schalter 1.1 Antenne. Name des Satelliten. 1.2 Antennenspannung Mit den Tasten kann die LNB-Versorgungsspannung ein- oder ausgeschaltet werden. 1.3 LOW Band Oszillatorfrequenz für das LOW-Band. - Seite 23 Sendersuche Antenne Astra 19.2 Suchmodus Manuell Verschlüsselt Nein Frequenz 12.188GHz Polarisation Horizontal Symbolrate 27.500MS Starte Sendersuche 1. Bewegen Sie den Cursor mit den Tasten auf die Zeile Antenne und stellen Sie mit den Tasten gewünschten Satelliten ein. 2. Zeile Suchmodus mit wählen und mit den Tasten den gewünschten Suchmodus auswählen: Manuel : In diesem Modus wird nur ein Transponder durchsucht.
- Seite 24 4. Softwareupdate. Diese Funktion ermöglicht es Ihnen, die Betriebssoftware des Receivers sowie die Menü-Texte und die Programmliste über Satelliten Astra 19.2°Ost zu aktualisieren. Voraussetzung ist jedoch, dass Ihre Satellitenanlage für den Empfang dieses Satelliten installiert ist. Ihre aktuelle Senderliste wird beim Softwareupdate nicht verändert.
- Seite 25 Hinweis Wenn Sie vor dem Update die Informationen dazu lesen möchten, lassen Sie die Punkte a. bis c. inactive ( ) und stellen bei d. die gewünschten Information ein, danach starten Sie den Download der Information. Nach dem die Informationen geladen wurden können Sie unter a. bis c. mit der gelben Taste die Information einblenden.
- Seite 26 Installation Empfangskonfiguration Sendersuche Werkszustand Softwareupdate Cryptoworks Senderliste. Sie können die Reihenfolge der vorprogrammierten Sender nach Ihren eigenen Wünschen gestalten bzw. nicht benötigte Programme löschen. Diese Funktionen können für TV- und Radioprogramme angewendet werden. Bewegen Sie den Cursor im Hauptmenü mit den Tasten auf die Zeile Senderliste und drücken Sie die Taste Ok .
-
Seite 27: Timer
3. Antenne löschen. Ermöglicht das Löschen aller Programme der ausgewählte Satelliten aud der Senderliste. Bewegen Sie den Cursor im Menü Senderliste mit den Tasten auf die Zeile Antenne löschen und drücken Sie die Taste Ok . Programme einzelner Satelliten löschen wählen und mit Ok markieren, es können jetzt noch weitere Satelliten Zu löschende Satellite mit gewählt und mit Ok markiert werden. -
Seite 28: Information
9. Zeile Timer aktivieren mit wählen und mit Ok bestätigen. Erneutes Drücken der Ok -Taste deaktiviert den Timer. 10. Einstellung beenden, dazu Exit drücken. 11. Drücken Sie due Taste Exit , um die Menüs auszublenden. Wird eine der Tasten oder gedrückt, dann erscheint folgende Bildschirmanzeige : Speichern? Nein... -
Seite 29: Videotext
Sie weiterblättern, fals der Textumfang für die Darstellung in einem Menüfenster nicht ausreicht. Mit Exit werden die Einblendungen verlassen. Anschluß des AIO an einen PC ® Die Schnittstelle IR/DATA bietet die Möglichkeit zum Anschluss an einen PC. Dazu benötigen Sie einen PC und die entsprechenden Kabel. -
Seite 30: Anschluß Externer Aufnahmespeicher
Anschluß externer Aufnahmespeicher Wird an die USB-SAT -Buchse auf der Seite des AIO ein externer Aufnahmespeicher angeschlossen, dann kann ® dieser im Menü Aufnahmespeicher verwaltet werden. Wichtiger Hinweis: Beachten Sie beim Anschluss von Geräten an die USB-Schnittstelle, dass diese nur für USB2.0- Speichermedien mit einer max. -
Seite 31: Aufnahmeliste
Aufnahmeliste Drücken Sie im Normalbetrieb die Taste Archive um die Aunahmeliste zu öffnen. Aufnahmeliste 21.06.11, 18:30, Sport Sport 01:30:54 Nachrichten 00:28:10 Fussball-EM 02:10:20 Morgenmagazin 00:45:00 Aufnahme löschen Nicht mehr benötigte Aufnahme können wom Aufnahmespeicher gelöscht werden. Wählen Sie mit die Sendung aus, die Sie löschen möchten. Drücken Sie anschließend die rote Taste. -
Seite 32: Betrieb Mit Externem Aufnahmespeicher
Um die Datendes externen Aufnahmespeichers auf einem PC zu bearbeiten, wird zusätzliche herstellerspezifische Software benötigt. Betrieb mit externem Aufnahmespeicher Wird an die USB-SAT -Buchse auf der Seite des AIO ein externer Aunahmespeicher angeschlossen, dann ® können auf diesen Speicher Sendungen aufgezeichnet erden. Die Aufzeichnungskapazität ist dabei von der Größe des Aufnahmespeichers und vom Datenvolumen des Sendematerials abhängig. -
Seite 33: Wiedergabe
2. Auf dem Aufnahmespeicher gespeicherte Aufnahmen können während der Timeshift-Aufnahme wiedergeben werden. Drücken Sie während der Timeshiftaufnahme die Taste Archive um die aufnahmeliste zu öffnen. Wählen Sie mit die Aufnahme aus, die Sie sehen möchten. Drücken Sie Ok , um die Wiedergabe zu starten. Es erscheint kurzzeitig die Einblendung der Wiedergabe-Informationen. -
Seite 34: Marken Setzen Und Verwalten
Marken setzen und verwalten Sie haben die Möglichkeit während der Timeshift-Funktion oder bei der Wiedergabe Stellen der Aufnahme zu markieren. Eine so genannte Marke wird im Fortschrittsbalken als farbiges Dreieck dargestellt. Drücken Sie an der aktuellen Wiedergabeposition die Taste F1 , um eine Marke zu setzen. Mit der Taste F2 können Sie die Liste aller Marker anzeigen. -
Seite 35: Hilfsfernbedienung Des Integrierten Receiver
Hilfsfernbedienung des integrierten Receivers Hinweis Die zugehörige Fernbedienung ist ein Hilfsmittel. Sie wird nur im Falle einer Störung benötigt, um interne Einstellungen zu überprüfen und gegebenenfalls zu ändern. A-N-08861... - Seite 36 Stopp-Taste. Hält die Funktionstasten zum öffnet die Aufnahmeliste. aktuelle Aufnahme oder Umbenennen von Wiedergabe an. Aufnahmen. : Taste ohne Funktion. Hinweise: Für die AIO 1973684 und 1973724, ist es erforderlich, den USB-Stick zu formatieren, bevor sie ein ® Satellitenprogramm registrieren können. A-N-08861...
-
Seite 37: Weitere Funktion Des Fersehers
Weitere Funktion des Fernsehers Achtung: Die folgenden Informationen und Menüs sind nur verfügbar wenn Sie die Originalfernbedienung des Receivers benutzen BILD BILDMODUS STANDARD HELLIGKEIT KONTRAST FARBE SCHÄRFE FARBTON FARBTEMPERATUR NORMAL MENU EXIT MOVE ADJUST BILD-MENÜ Bildmodus Wählen Sie aus einem der folgenden voreingestellten Bildmodus: - Persönlich : in diesem Modus können Sie Ihre eigenen Werte für Helligkeit, Kontrast, Farbe und Schärfe. -
Seite 38: Ton-Menü
TON-MODUS PERSÖNLICH TIEFTON HOCHTON BALANCE MENU EXIT MOVE ADJUST TON-MENÜ Ton-Modus Wählen Sie aus einem der folgenden voreingestellten Ton-Modus: - Persönlich : in diesem Modus können Sie Ihre eigenen Werte für Tiefton, Hochton und Balance. - Voice : empfohlene Modus für zB Nachrichtensendungen. - Musik : empfohlene Modus für die Musik-Programmierung. -
Seite 39: Funktionen-Menü
FUNKTIONEN SPRACHE GERMAN VIDEOFORMAT FULL TT LANGUAGE WEST EURO SLEEP TIMER OSD TIMER 30 SEKUNDEN BLAUER BILDSCHIRM RESET CHILD LOCK INSTALLATION MENU EXIT MOVE ENTER FUNKTIONEN-MENU Sprache Benutzen Sie die und Taste um die Display-Sprache zu wählen (Englisch, Italienisch, Spanisch, Portugiesisch, Französisch, Deutsch). -
Seite 40: Tv-Menü
LAND DEUTSCHLAND AUTOM. PROGRAMMIERUNG PROGRAMMSUCHLAUF CHANNEL EDIT MENU EXIT MOVE ADJUST TV-MENU Land Benutzen Sie die und Taste um das Land, wo Sie sind zu wählen. Autom. Programmierung Dieses Feature ermöglicht es Ihnen, alle verfügbaren Kanäle in dem Land, in dem Land gewählt suchen. Drücken Sie OK , um die Suche zu beginnen. -
Seite 41: Dtv-Menü
CH. MANAGE AREA DEUTSCHLAND AUTOM. PROGRAMMIERUNG PROGRAMMSUCHLAUF ADV SETTING UHRZEIT NATIVE GAME MENU EXIT MOVE ADJUST DTV-MENÜ Ch. manage Dieses Feature ermöglicht es Ihnen, digitale Kanäle und Radiostationen zu verwalten. Ausgabe Dieses Untermenü, um die Liste der Programme nach Ihren Wünschen organisieren. Dieses Untermenü ermöglicht den Zugriff auf fünf wichtige Funktionen durch die Farbe kontrolliert: - Rote Taste: Hinzufügen / Entfernen eines Kanals aus der Liste der Favoriten. -
Seite 42: Untertitel
Area Verwenden Sie die Taste in Ihrer Region (UK, Spanien, Frankreich, Italien, Deutschland, Sonstige) zu definieren. Autom. Programmierung Einmal ausgewählt, drücken Sie Ok um die automatische Sendersuche zu starten. Programmsuchlauf Einmal ausgewählt, diese Sub-Menü bietet Zugriff auf verschiedene Einstellungen manuell zu suchen für die Kanäle. -
Seite 43: Auto-Anpassung
H POSITION V POSITION PHASE CLOCK AUTO-ANPASSUNG MENU EXIT MOVE ADJUST PC-MENU H Position Mit dieser Funktion können Sie die horizontale Position des Bildes auf dem Bildschirm einstellen. V Position Mit dieser Funktion können Sie die vertikale Position des Bildes auf dem Bildschirm einstellen. Phase Diese Funktion ermöglicht es Ihnen, die Anzeige der Frequenz (das Bild anzupassen, wenn eine Frequenz vibriert ungeeignet ist ausgewählt). -
Seite 44: Hilfsfernbedienung Des Fernsehers
Hilfsfernbedienung des Fernsehers Hinweis Die zugehörige Fernbedienung ist ein Hilfsmittel. Sie wird nur im Falle einer Störung benötigt, um interne Einstellungen zu überprüfen und gegebenenfalls zu ändern. 2.3. Remote-Control Unit A-N-08861... - Seite 45 Fernseher einschalten. Erneutes Drücken für Standby Ton an/aus P.MODE Wiederholt drücken, um verschiedene Bildoptionen auszuwählen. S.MODE Wiederholt drücken, um verschiedene Soundoptionen auszuwählen NICAM Drücken Sie diese Taste, um zwischen verschiedenen Audiokanälen zu wechseln Drücken Sie diese Taste wiederholt, um zwischen den verschiedenen Ansichts-Modi (16:9, 4:3) ASPECT zu wählen Drücken Sie diese Tasten, um ein entsprechendes Programm aufzurufen...
- Seite 46 Im Folgenden werden die wichtigsten Funktionstasten des Videotextes erklärt. Drücken Sie diese Taste, um den Teletext aufzurufen, erneutes Drücken schaltet den Teletext wieder aus Drücken Sie diese Taste, um den Hintergrund des Teletextes transparent zu gestalten SIZE Drücken Sie diese Taste, um die Größe des Teletextes zu wählen INDEX Drücken Sie diese Taste, um das Teletext-Menü...
-
Seite 47: Beschreibung Der Aio
S-VIDEO S-Video-Eingang von Gerät zu Gerät AUDIO IN PC-Audio-Eingang VGA IN PC-Video-Eingang VsHP 12V-Ausgang an die Macht einer externen Audio-Alden-Gerät verwendet. HDMI Nicht verfügbar. INTER M/A Switch Start / Stopp-System MOTOR Anschluss Motorkabel zur Steuerung der automatischen ALDEN Sat-Anlage. CONTACT Anschluss von D+ zum automatischen Einfahren bei Motorstart (auto. -
Seite 48: Warnungen Vor Der Installation
Warnungen vor der Installation Schließen Sie niemals die Antenne auf einer Linie durch die Anlage gesteuert. In allen Fällen empfiehlt Alden eine direkte Linie, um die Batterie mit einer Sicherung von 5 A. Wenn es aus technischen Gründen nicht möglich war, eine unabhängige Linie zu nehmen, wird es zwingend erforderlich, um die Zugänglichkeit der Wechsel von AIO-... -
Seite 49: Technische Daten
Technische Daten Bildschirmgröße 18,5’’Widescreen Bildschirmformat 16:9 Auflösung 1366 x 768 pix Kontrast 600:1 Aktive Fläche 407.5 (H) x 228.5 (V) Helligkeit 220 cd/m Ansprechzeit 8 ms Allgemeinheit Farbe 262 144 Lifetime Lighting 60000 h Maße ohne Standfuss 470 x 337 x 72 mm 4,4 kg mit Standfuß... - Seite 50 • Anzeige für Signalstärke und Signalqualität • getrennte Einstellung der Audioausgänge für Cinch und Digital • Rücksrpung zum vorherigen Sender mit einer Taste • plug & play durch vorprogrammierte Senderliste für Astra 19,2° Ost, Hotbird Weiteres 13° Ost, Türksat 1C 42° Ost, Sirius 2 /3 5° Ost •...
-
Seite 51: Windstärken
Windstärken Die folgende Tabelle stellt die Klassifikation der Winde dar. Ab einer Windstärke von 5 wird empfohlen, die beweglichen Ausrüstungen einzufahren (Sonnenkollektoren, Satellitenantennen). Ab einer Windstärke von 7 müssen die beweglichen Ausrüstungen eingefahren werden. Windgeschwindigkeit Stärke Name Bodenwirkung Knoten Km/h Windstille <1 <1... -
Seite 52: Die Alden-Garantie Deckt Folgendes Ab
Vereinbarung der SAS ALDEN Loisirs et Techniques. Die eventuelle Rückgabe erfolgt frei Haus und gehen zu Lasten der Spediteure (Kunde, für die Rückgabe ALDEN; ALDEN, für die Rückgabe Kunde). Im Falle eines Antrages auf Express oder in ChronoPost gehen die Rückgabespesen Kunde zu Lasten des Kunden. -
Seite 53: Garantie
Er verwendet das Produkt nur zum vorgesehenen Zweck. Garantie : Im Störungsfall, kontaktieren Sie Ihren Händler. ACHTUNG: Die Garantie wird im Falle eines Eingriffs ohne vorherige Genehmigung Seitens der Firma ALDEN nichtig. Füllen Sie diesen Schein aus und schicken Sie ihn zusammen mit einer Fotokopie der Rechnung an die folgende Adresse: ALDEN - Z.A.
