6. Modulmontage
Endklemmen an. Klicken Sie nun die Mittelklemmen ein, führen das nächste Modul press ein und
schrauben Sie die Modulklemme fest. Verfahren Sie so bis zum Ende der Reihe.
Hinweis: Die Rückbleche des Simplex FlatRoof wurde werkseitig exakt für den von Ihnen gewünschten
Modultyp vorkonfektioniert und dürfen nur mit diesem Modul aufgebaut werden!
ACHTUNG: Maximales Drehmoment der Klemmen ist 6Nm. Verwenden Sie auf keinen Fall einen
Schlagschrauber.
7. Erdung & Blitzschutz
Die Erdung des Gestells ist durch eine Fachfirma an den dafür vorgesehenen Erdungspunkten an der
Trägerschiene vorzunehmen. Verpressen Sie Kabelschuhe mit den Kabelenden des
Potentialausgleichs. Der Kabelquerschnitt muss min. 16 mm² betragen! Es muss eine zum Verpressen
von Kabelschuhen geeignete Zange verwendet werden. Verschrauben sie die Kabelenden nun mit
der Schraube M6x20 und einer Fächerscheibe (werden mitgeliefert) mit der Trägerschiene. Alternativ
können in die Trägerschienen auch eigene Bohrungen für die Erdung angebracht werden.
Simplex FlatRoof erfüllt alle Voraussetzungen zur Einbindung in vorhandene Blitzschutzsysteme oder
in den Potentialausgleich.

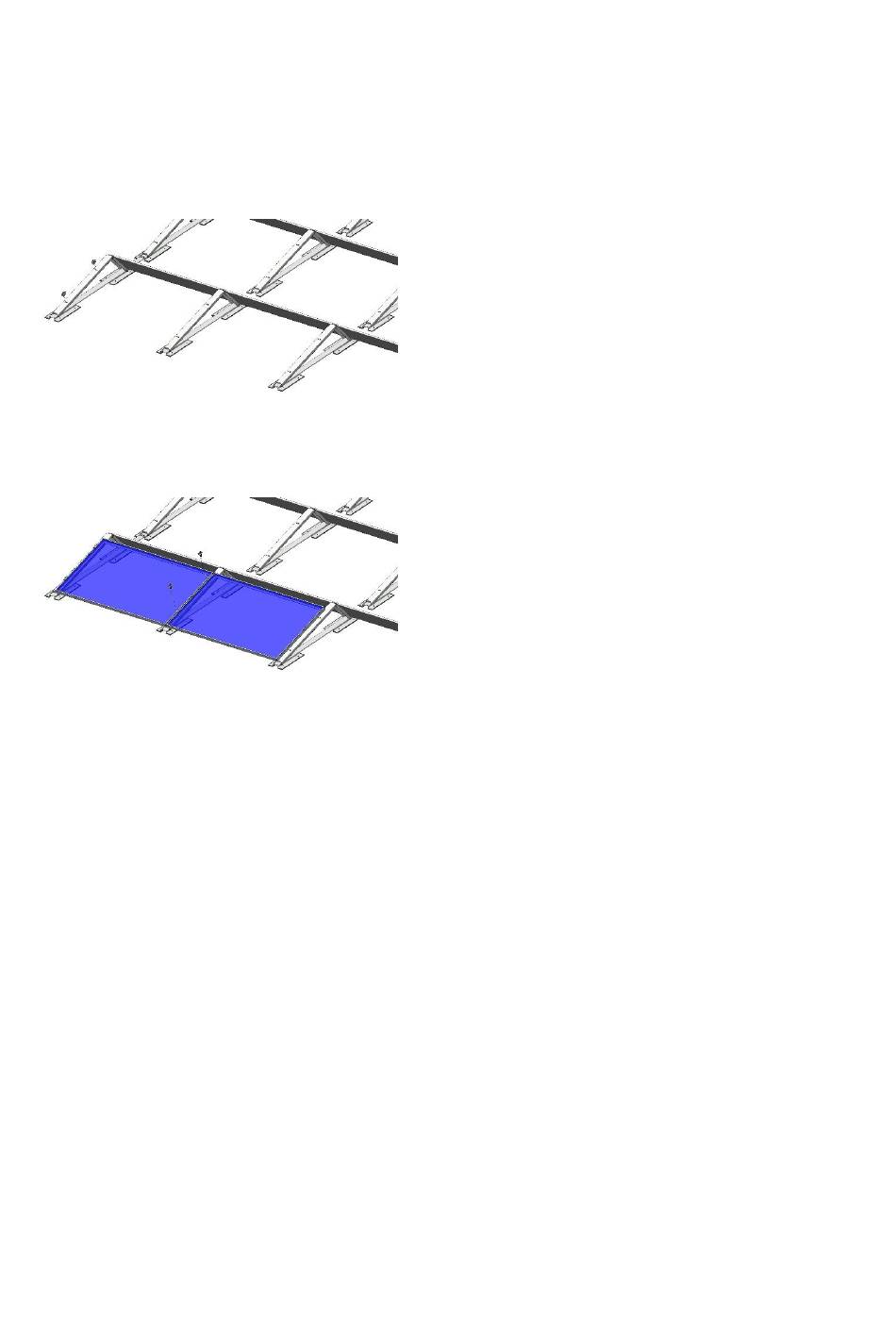

Stecken Sie die Endklemmen in die dafür
vorgesehenen Schlitze der Konsolen am Anfang der
Reihe.
Anschließend legen Sie die ersten Module mit der
Kante auf die Nase der Modulschiene und klappen sie
auf die Konsole.
Schieben Sie das Modul nun auf die richtige Position
auf der Konsole. Die Kante des Modulrahmens sollte
bei der Dreieckkonsole am Rand 10 mm aus der Mitte
der Modulschiene liegen. Ziehen Sie jetzt die
