Simplex FlatRoof Montageanleitung Seite 7

kommen unter die Trägerschiene der Dreieckkonsole und werden mittels Schraube M6 verschraubt.
TIPP: Ziehen Sie die Schrauben lediglich so fest an, so dass ein Ausrichten noch möglich ist. Das System
passt sich dann dem Dachverlauf an.
4. Montage der Rückbleche
Tipp: Setzen Sie die Muttern nur an und schrauben Sie diese nach vollständiger Montage des
Generatorfeldes an. Dadurch hat das System die Möglichkeit sich den Unebenheiten des Daches
anzupassen.

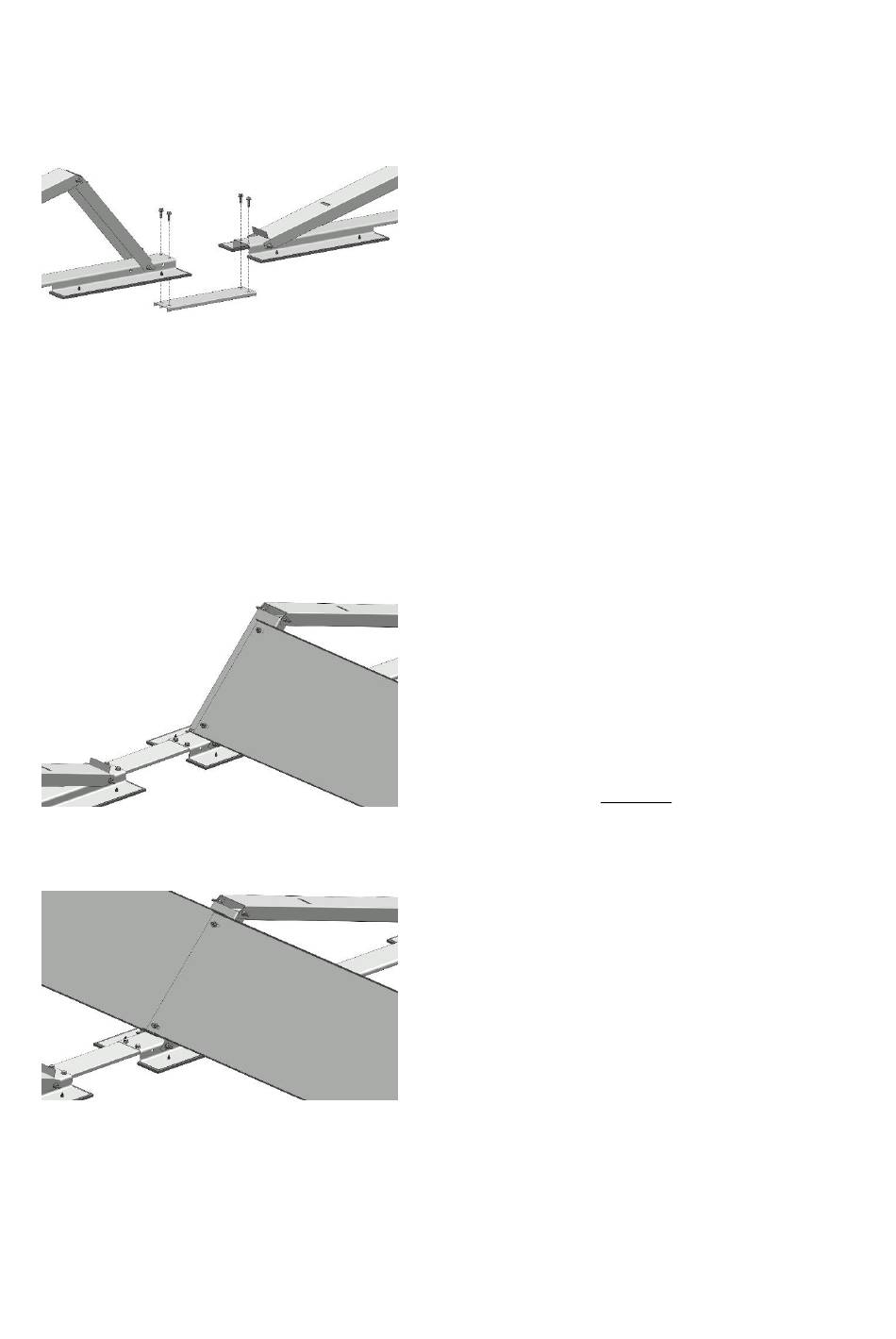

Die Montage der Schienenverbinder wird zeitgleich
mit dem Ausrichten der Dreieckkonsolen
durchgeführt.
Ordnen Sie die Schienenverbinder wie im
Belegungsplan angegeben an. Grundsätzlich sind
Schienenverbinder in den Reihen außen immer und
innerhalb eines Modulfeldes reihenversetzt in der
Zickzack-Methode einzusetzen. Die Schienenverbinder
Hängen Sie das Rückblech auf der Rückstütze in
die vormontierten Gewindebolzen ein. Die
passgenauen modulmaßbezogenen Rückbleche
geben nun den Abstand der Dreieckkonsolen vor, der
auch durch die Montagehilfen beim Ausrichten
bereits vorgegeben wurde. Setzen Sie nun die Muttern
M6 auf die Gewindebolzen und ziehen diese leicht an.
Wichtig:
Beginnen Sie mit dem östlichen Rückblech in jeder
Reihe.
Anschließend überlappen Sie das nächste Rückblech
und verschrauben beide auf der Rückstütze mit zwei
Muttern M6. Fahren Sie fort bis zum Ende jeder Reihe
