Simplex FlatRoof Montageanleitung Seite 5

1. Einmessen der Solaranlage
Vermessen Sie die PV-Anlage gemäß beiliegendem Belegungsplan. Zeichnen Sie zunächst die spätere
Lage der Anlage auf dem Dach an und beachten Sie insbesondere die im Verlege- &
Ballastierungsplan angegebenen Sperrflächen & Randabstände.
2. Montage der Dreieck-Konsole

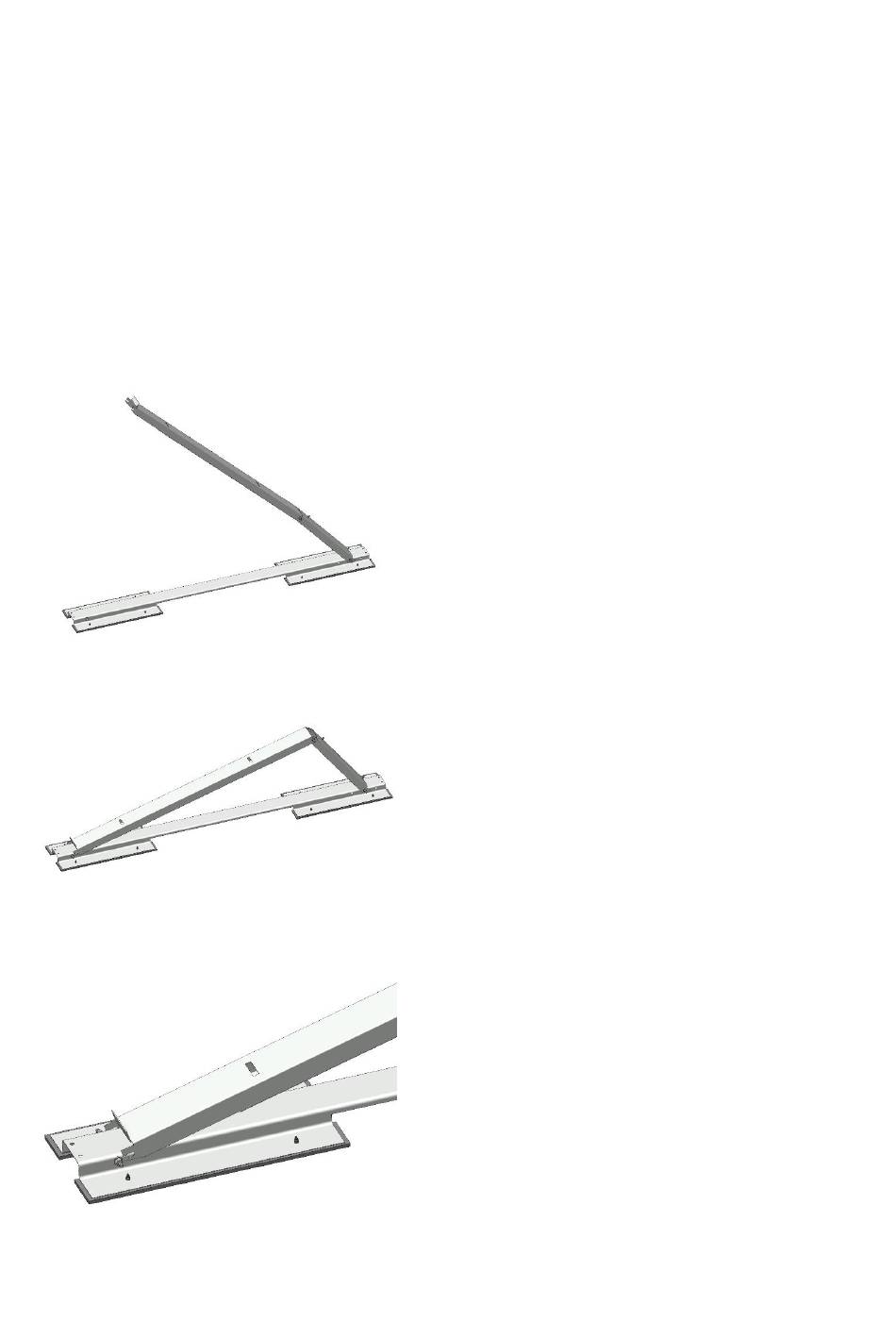

Stellen Sie die Dreieckkonsole auf das Dach an die süd-
östliche Ecke des Generatorfeldes und klappen Sie die
Modulschiene auf.
Klappen Sie die Modulschiene nach unten und
rasten die Nase in die seitlich vormontierten
Schrauben.
Das Langloch in die Schraube bis auf Anschlag
einführen. Jetzt muss die Konsole ausgerichtet
werden, anschließend werden alle
Schraubverbindungen festgezogen. Beim Anziehen
sollte auf die gerade Ausrichtung der Konsole
geachtet werden, damit das Modul anschließend plan
aufgebracht werden kann.
