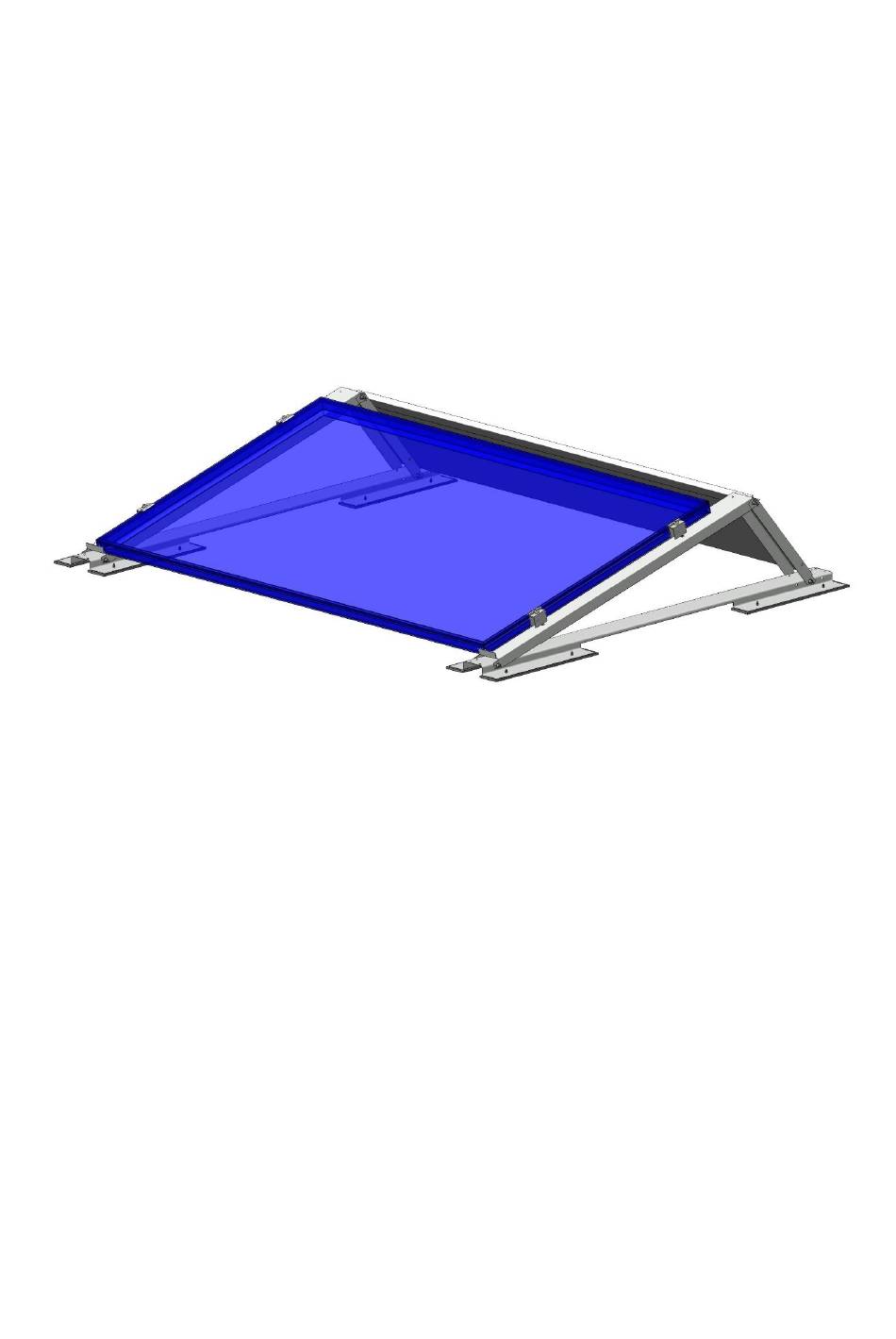

Simplex FlatRoof Montageanleitung
Inhaltszusammenfassung für Simplex FlatRoof
- Seite 1 Simplex FlatRoof Montageanleitung gültig ab 01. Januar 2020...
- Seite 2 Übersicht Systemkomponenten Dreieckkonsole Rückblech Montagehilfe Schienenverbinder Endklemme Mittelklemme...
-
Seite 3: Allgemeine Hinweise Und Sicherheitshinweise
Allgemeine Hinweise und Sicherheitshinweise Hinweise zum bestimmungsgemäßen Gebrauch Die vorliegende Montageanleitung beschreibt die bestimmungsgemäße Montage des Simplex FlatRoof Montagesystem auf flachen oder flach geneigten Dächern. Die Montage ist ausschließlich durch Fachfirmen durchzuführen. Die vorliegende Montageanleitung richtet sich speziell an den Monteur der Unterkonstruktion. - Seite 4 Stellen Sie die Mängelfreiheit des Daches sicher. Das Dach sollte sich in einem neuen oder modernisierten Zustand befinden. Machen Sie dabei auf Risse und Unebenheiten aufmerksam. Die Montage des Simplex FlatRoof Montagesystem auf beschädigten Dächern ist nicht zulässig. Achten Sie auf Wassersicken und Pfützen (Ansammlungen von Wasser), hier ist eine Montage des Systems nicht zulässig.
- Seite 5 1. Einmessen der Solaranlage Vermessen Sie die PV-Anlage gemäß beiliegendem Belegungsplan. Zeichnen Sie zunächst die spätere Lage der Anlage auf dem Dach an und beachten Sie insbesondere die im Verlege- & Ballastierungsplan angegebenen Sperrflächen & Randabstände. 2. Montage der Dreieck-Konsole Stellen Sie die Dreieckkonsole auf das Dach an die süd- östliche Ecke des Generatorfeldes und klappen Sie die Modulschiene auf.
- Seite 6 3. Auslegen, Aufstellen und Verbinden der Dreieck-Konsolen Zu Beginn legen Sie die Konsolen in L-Form aus. Wir empfehlen mit der östlichen Reihe zu beginnen die östliche Reihe von Süd nach Nord aufzustellen. Bauen Sie jede Konsole wie unter 2. beschrieben auf. Beim Auslegen der vordersten Reihe sowie beim Ausrichten der Konsolen untereinander sind die mitgelieferten Montagehilfen als Abstandshalter zu...
- Seite 7 Die Montage der Schienenverbinder wird zeitgleich mit dem Ausrichten der Dreieckkonsolen durchgeführt. Ordnen Sie die Schienenverbinder wie im Belegungsplan angegeben an. Grundsätzlich sind Schienenverbinder in den Reihen außen immer und innerhalb eines Modulfeldes reihenversetzt in der Zickzack-Methode einzusetzen. Die Schienenverbinder kommen unter die Trägerschiene der Dreieckkonsole und werden mittels Schraube M6 verschraubt.
- Seite 8 5. Ballastierung Die Ballastierung erfolgt zeitlich vor Montage der Module. Entnehmen Sie die vorgeschriebene Menge Ballast dem Ballastierungsplan. Verteilen Sie den Ballast auf den Trägerschienen unterhalb der Module im hinteren Bereich. Der Ballast kann sowohl mit Betonsteinen oder Säcken gefüllt mit Riesel oder Kies aufgebracht werden. Links ist ein Beispiel für die Ballastierung mit Betonsteinen.
- Seite 9 Endklemmen an. Klicken Sie nun die Mittelklemmen ein, führen das nächste Modul press ein und schrauben Sie die Modulklemme fest. Verfahren Sie so bis zum Ende der Reihe. Hinweis: Die Rückbleche des Simplex FlatRoof wurde werkseitig exakt für den von Ihnen gewünschten Modultyp vorkonfektioniert und dürfen nur mit diesem Modul aufgebaut werden! ACHTUNG: Maximales Drehmoment der Klemmen ist 6Nm.
- Seite 10 Kontrollieren Sie abschließend, ob, alle Einzelteile verbaut wurden und alle Schraubverbindungen angezogen wurden. Ebenfalls muss überprüft werden ob der Ballast vollständig an der richtigen Stelle angebracht wurde. 9. Sonderlösungen Mit Simplex FlatRoof sind individuelle Anforderungen wie Kabelkanalmontage Montage auf Trapezblech ...
