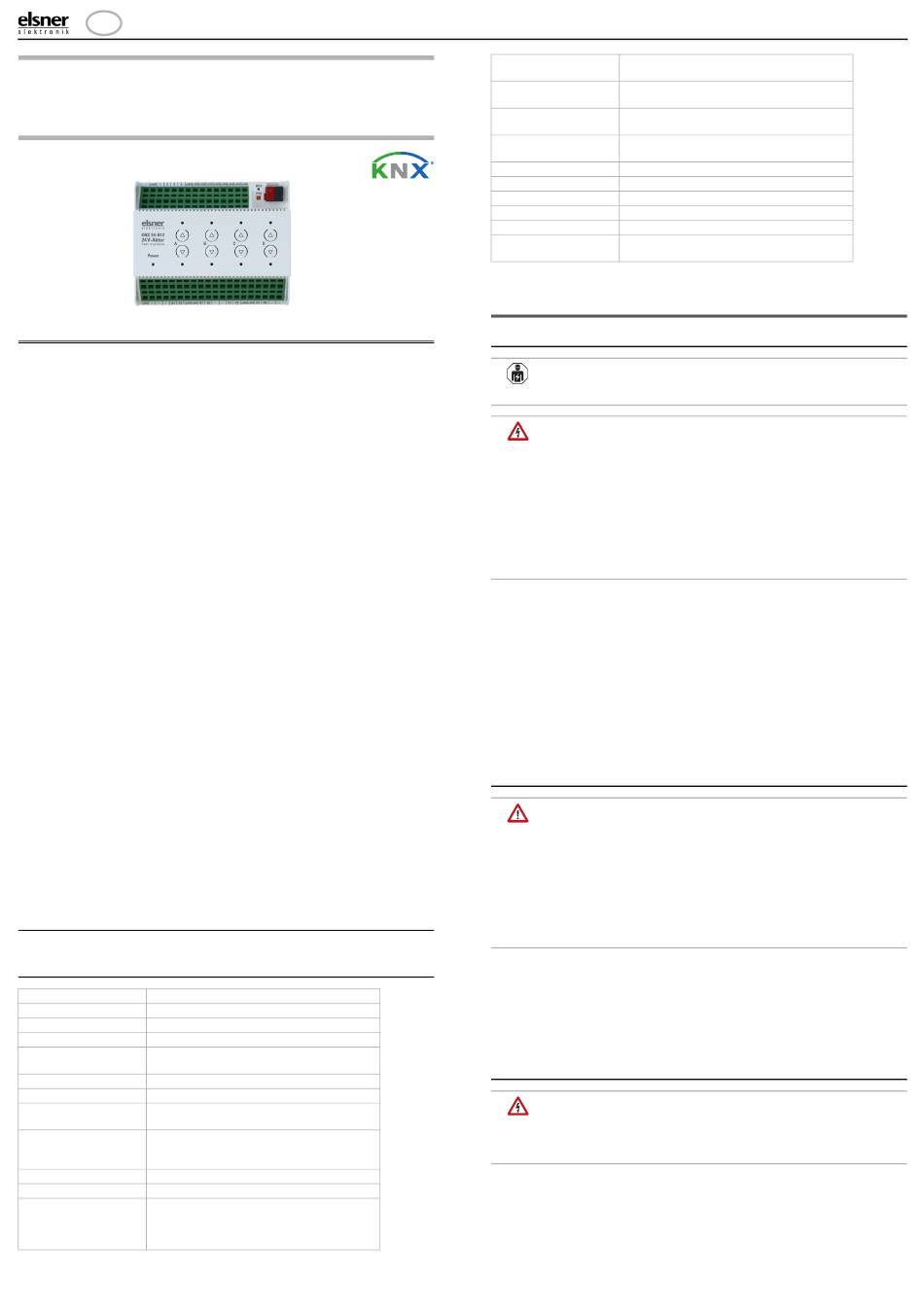

elsner elektronik KNX S4-B12 24 V Technische Daten Und Installationshinweise

D
KNX S4-B12 24 V
Aktor für 12/24 V DC-Antriebe
Technische Daten und Installationshinweise
Artikelnummer 70533
1. Beschreibung
Der Aktor KNX S4-B12 24 V mit integrierter Fassadensteuerung besitzt 4 Ausgän-
ge für Gleichstromantriebe (12...24 V DC, Auf/Ab), 4 Taster-Paare und Kontroll-LEDs.
Die Ausgänge sind geeignet für Antriebe von Jalousien, Markisen, Rollläden oder
Fenstern. Die angeschlossenen Antriebe können direkt am KNX S4-B12 24 V und
über Handtaster bedient werden.
Die Automatik kann extern oder intern vorgegeben werden. Intern stehen zahlreiche
Möglichkeiten für Sperrungen, Verriegelungen (z. B. Master–Slave) und Prioritäts-
Festlegungen (z. B. Manuell–Automatik) zur Verfügung. Szenen können gespeichert
und über den Bus abgerufen werden (Szenensteuerung mit 16 Szenen pro Antrieb).
Zwölf Binäreingänge können entweder für den Direktbetrieb (z. B. Handtaster) oder
als Bustaster (oder auch für z. B. Alarmmeldungen) verwendet werden. Das ge-
wünschte Verhalten lässt sich durch Wahl der Reaktionszeiten im Standard-, Kom-
fort- oder Totmann-Modus genau festlegen.
Funktionen:
• 4 Ausgänge mit Polwendung für Motoren 12...24 V DC (Beschattung,
Fenster)
• 20...32 V DC interne Versorgungsspannung für Ein- und für Ausgänge
• Tastenfeld mit 4 Taster-Paaren und Status-LEDs
• 12 Binäreingänge zur Verwendung als Handtaster oder als Bustaster mit
variabler Spannung (12...24 V DC)
• Automatische Laufzeitmessung der Antriebe zur Positionierung (inkl.
Störmeldeobjekt)
• Positionsrückmeldung (Fahrposition, bei Jalousien auch
Lamellenposition)
• Positionsspeicher (Fahrposition) über 1-Bit-Objekt (Speicherung und Abruf
z. B. über Taster)
• Steuerung durch interne oder externe Automatik
• Integrierte Beschattungssteuerung für jeden Antriebs-Ausgang (mit
Lamellennachführung nach Sonnenstand bei Jalousien)
• Szenensteuerung für Fahrposition mit 16 Szenen pro Antrieb (bei Jalousien
auch Lamellenposition)
• Gegenseitige Verriegelung zweier Antriebe mithilfe von Nulllagesensoren
verhindert Kollisionen z. B. von Beschattung und Fenster (Master–Slave)
• Sperrobjekte und Alarmmeldungen haben unterschiedliche Prioritäten,
so dass Sicherheitsfunktionen immer Vorrang haben (z. B. Windsperre)
• Einstellung der Priorität von manueller oder Automatiksteuerung über
Zeit oder Kommunikationsobjekt
• Kurzzeitbeschränkung (Fahrbefehl gesperrt) und 2 Fahrbeschränkungen
Die Konfiguration erfolgt mit der KNX-Software ETS 5. Die Produktdatei steht im
ETS-Online-Katalog und auf der Homepage von Elsner Elektronik unter www.els-
ner-elektronik.de im Menübereich „Service" zum Download bereit.
1.0.1. Lieferumfang
• Aktor
1.1. Technische Daten
Gehäuse Kunststoff
Farbe Weiß
Montage Reiheneinbau auf Hutschiene
Schutzart IP 20
Maße ca. 107 x 88 x 60 (B × H × T, mm),
6 Teilungseinheiten
Gewicht ca. 300 g
Umgebungstemperatur Betrieb -20...+45°C, Lagerung -55...+90°C
Umgebungsluftfeuch- max. 95% rF, Betauung vermeiden
tigkeit
Betriebsspannung 20...32 V DC.
Ein passendes Netzgerät kann bei
Elsner Elektronik bezogen werden.
Stromaufnahme typ. 5 mA, max. ca. 80 mA
Strom am Bus: 10 mA
Ausgänge 4 x Ausgang mit Polwendung
für Motor 12 V DC/24 V DC (+/-), max. 3 A
separate Spannungseinspeisung pro
Kanal (interne oder externe Spannung)
Aktor KNX S4-B12 24 V
Aktor KNX S4-B12 24 V • Version: 28.05.2020 • ab Software-Version 4.00, ETS-Programmversion 4.0 • Technische Änderungen und Irrtümer vorbehalten.
Elsner Elektronik GmbH • Sohlengrund 16 • 75395 Ostelsheim • Deutschland • www.elsner-elektronik.de • Technischer Service: +49 (0) 7033 / 30945-250
Maximal-Last Jeder Klemmenkontakt darf maximal mit 10 A
belastet werden.
Mindeststrom für Lauf- DC 150 mA
zeiterfassung
Eingänge 12 x Binäreingang, Kleinspannung (12...24 V
DC)
Max. Leitungslänge 100 m
Binäreingänge
Datenausgabe KNX +/- Bussteckklemme
BCU-Typ eigener Mikrocontroller
PEI-Typ 0
Gruppenadressen max. 1024
Zuordnungen max. 1024
Kommunikationsob- 585
jekte
Das Produkt ist konform mit den Bestimmungen der EU-Richtlinien.
2. Installation und Inbetriebnahme
2.1. Hinweise zur Installation
Installation, Prüfung, Inbetriebnahme und Fehlerbehebung des Geräts
dürfen nur von einer Elektrofachkraft (lt. VDE 0100) durchgeführt
werden.
VORSICHT!
Elektrische Spannung!
Im Innern des Geräts befinden sich ungeschützte spannungs-
führende Bauteile.
• Die VDE-Bestimmungen beachten.
• Alle zu montierenden Leitungen spannungslos schalten und
Sicherheitsvorkehrungen gegen unbeabsichtigtes Einschalten
treffen.
• Das Gerät bei Beschädigung nicht in Betrieb nehmen.
• Das Gerät bzw. die Anlage außer Betrieb nehmen und gegen
unbeabsichtigten Betrieb sichern, wenn anzunehmen ist,
dass ein gefahrloser Betrieb nicht mehr gewährleistet ist.
Das Gerät ist ausschließlich für die bestimmungsgemäße, in dieser Anleitung be-
schriebenen Verwendung bestimmt. Bei jeder unsachgemäßen Änderung oder
Nichtbeachten der Bedienungsanleitung erlischt jeglicher Gewährleistungs- oder
Garantieanspruch.
Nach dem Auspacken ist das Gerät unverzüglich auf eventuelle mechanische Be-
schädigungen zu untersuchen. Wenn ein Transportschaden vorliegt, ist unverzüg-
lich der Lieferant davon in Kenntnis zu setzen.
Das Gerät darf nur als ortsfeste Installation betrieben werden, das heißt nur in mon-
tiertem Zustand und nach Abschluss aller Installations- und Inbetriebnahmearbei-
ten und nur im dafür vorgesehenen Umfeld.
Für Änderungen der Normen und Standards nach Erscheinen der Bedienungsanlei-
tung ist Elsner Elektronik nicht haftbar.
2.2. Sicherheitshinweise zu Automatik-Funktionen
WARNUNG!
Verletzungsgefahr durch automatisch bewegte Komponenten!
Durch die Automatiksteuerung können Anlagenteile anlaufen und
Personen in Gefahr bringen.
• Im Fahrbereich von elektromotorisch bewegten Teilen dürfen sich
keine Personen aufhalten.
• Entsprechende Bauvorschriften einhalten.
• Sicherstellen, dass bei Aufenthalt außerhalb des Gebäudes nicht
der Rückweg/Zugang versperrt wird (Gefahr des Aussperrens).
• Anlage bei Wartungs- und Reinigungsarbeiten fachgerecht außer
Betrieb setzen.
Bei einem Stromausfall ist die Anlage nicht funktionsfähig. Daher sollten z. B. Be-
schattungen bei drohenden Witterungseinflüssen rechtzeitig in eine sichere Positi-
on gefahren werden, insofern dies nicht durch die Automatikfunktion (Produkt-
schutz) bereits geschehen ist.
Bei Wegfall der Versorgungsspannung wird der angeschlossene Antrieb abgeschal-
tet. Bei Wiederkehr der Versorgungsspannung bleibt der Verbraucher so lange ab-
geschaltet bis ein neuer Fahrbefehl vom Aktor empfangen wird.
2.3. Anschluss
Bei Installation und Leitungsverlegung am KNX-Anschluss und
den Ein- und Ausgängen die für SELV-Stromkreise geltenden
Vorschriften und Normen einhalten!
Eine gemischte Installation von SELV- und Nicht-SELV-Stromkreisen an den
Ein- und Ausgängen des Geräts ist nicht zulässig.
1
DBEEA6071
