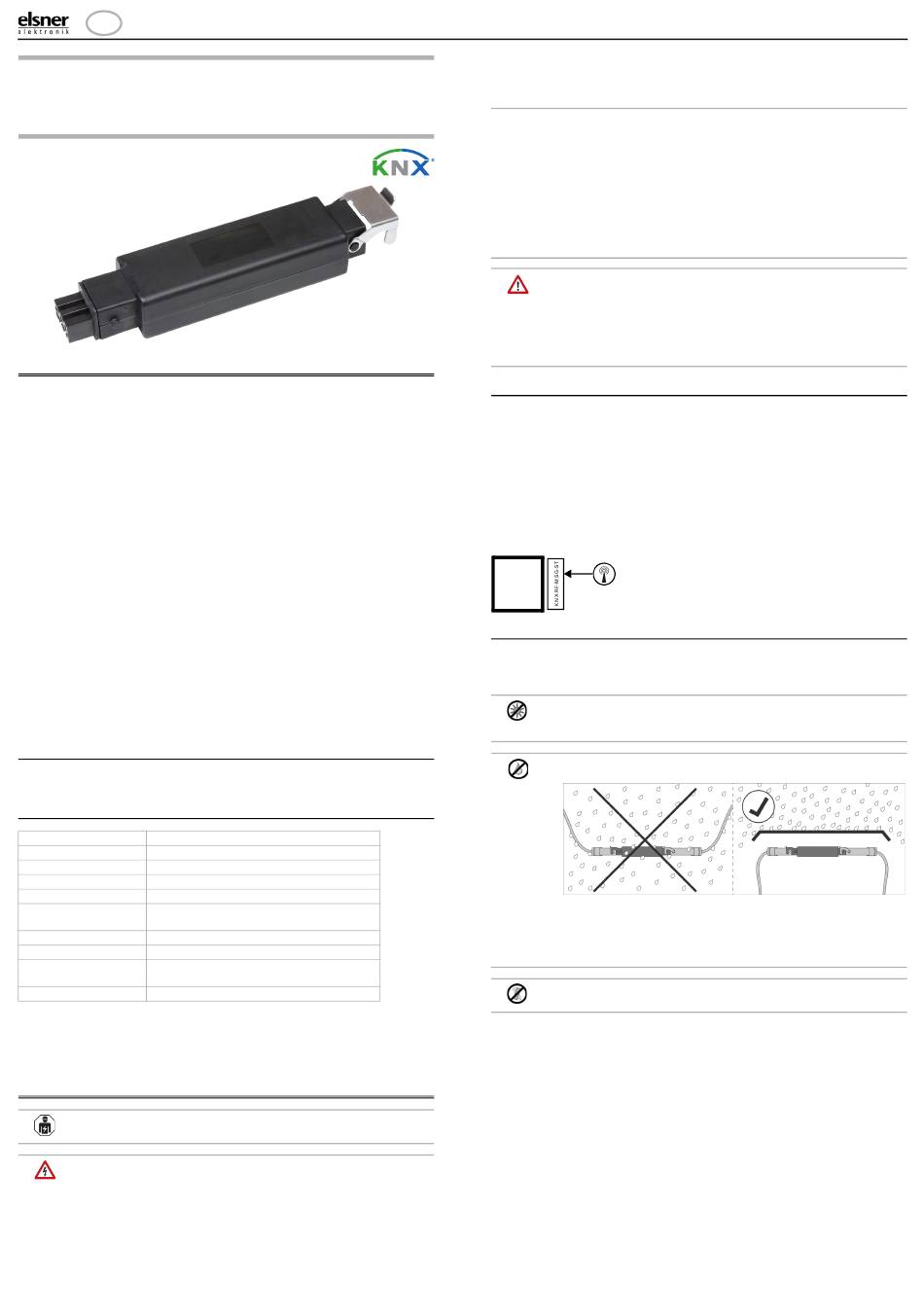

elsner elektronik KNX RF-MSG-ST Technische Daten Und Installationshinweise

D
KNX RF-MSG-ST
Funk-Aktor
Technische Daten und Installationshinweise
Artikelnummer 70711
1. Beschreibung
Der KNX RF-MSG-ST ist ein Funk-Aktor für KNX-Funk (KNX RF). Der Aktor steuert
einen Antrieb (Jalousie, Rollladen, Markise oder Fenster). Der KNX RF-MSG-ST
verwendet den Standard KNX RF S.
Funktionen:
• 1 Anschluss für 230 V-Antrieb (STAK3)
• Empfang des Steuersignals per Funk KNX RF
• Retransmitter-Funktion: Weiterleitung aller empfangenen KNX RF-
Telegramme. Diese können von KNX RF-Teilnehmern mit der selben
Domänenadresse empfangen werden. Dies kann die Reichweite des KNX RF-
Signals erhöhen.
• Automatische Laufzeitmessung der Antriebe zur Positionierung (inkl.
Störmeldeobjekt)
• Positionsrückmeldung (Fahrposition, bei Jalousien auch
Lamellenposition)
• Positionsspeicher (Fahrposition) über 1-Bit-Objekt (Speicherung und Abruf
z. B. über einen Taster), auch für externe Automatik
• Szenensteuerung für Fahrposition mit 16 Szenen pro Antrieb (bei Jalousien
auch Lamellenposition)
• Sperrobjekte und Alarmmeldungen haben unterschiedliche Prioritäten,
so dass Sicherheitsfunktionen immer Vorrang haben (z. B. Windsperre)
• Auswahl von Manuell- oder Automatiksteuerung über Zeit oder
Kommunikationsobjekt
• Kurzzeitbeschränkung (Fahrbefehl gesperrt) und 2 Fahrbeschränkungen
Die Konfiguration erfolgt mit der KNX-Software ab ETS 5. Die Produktdatei steht
im ETS-Online-Katalog und auf der Homepage von Elsner Elektronik unter
www.elsner-elektronik.de im Menübereich „Service" zum Download bereit.
1.0.1. Lieferumfang
• Aktor
• Magnet zum Einlernen (Teleskopstab)
1.1. Technische Daten
Gehäuse Kunststoff
Schutzart IP 53*
Maße ca. 147 x 36 x 29 (B x H x T, mm)
Gewicht ca. 140 g
Umgebungstemperatur Betrieb -20...+55°C, Lagerung -30...+85°C
Umgebungsluftfeuch- max. 95% rF, Betauung vermeiden
tigkeit
Betriebsspannung 230 V AC
Eingang STAS3-Stecker (230 V)
Ausgang STAK3-Kupplung, belastbar bis max. 4 A / 230
V AC
Funkfrequenz 868,3 MHz
*Der Funk-Aktor KNX RF-MSG-ST sollte trotz hoher Schutzart in einem geschütz-
tem Bereich montiert werden, da über die Steckverbindungen Wasser eindringen
kann. Beachten Sie die Hinweise im Kapitel Anschluss.
Das Produkt ist konform mit den Bestimmungen der EU-Richtlinien.
2. Installation und Inbetriebnahme
Installation, Prüfung, Inbetriebnahme und Fehlerbehebung dürfen nur
von einer autorisierten Elektrofachkraft durchgeführt werden.
GEFAHR!
Lebensgefahr durch elektrische Spannung (Netzspannung)!
Im Innern des Geräts befinden sich ungeschützte spannungsführende
Teile.
• Untersuchen Sie das Gerät vor der Installation auf Beschädigungen.
Nehmen Sie nur unbeschädigte Geräte in Betrieb.
• Halten Sie die vor Ort geltenden Richtlinien, Vorschriften und
Funk-Aktor KNX RF-MSG-ST ab Version 1.1 • Stand: 19.12.2022 • Technische Änderungen und Irrtümer vorbehalten. • Elsner Elektronik GmbH • Sohlengrund 16 • 75395 Ostelsheim • Deutschland • www.elsner-elektronik.de • Technischer Service: +49 (0) 7033 / 30945-250
Funk-Aktor KNX RF-MSG-ST
Bestimmungen für die elektrische Installation ein.
• Nehmen Sie das Gerät bzw. die Anlage unverzüglich außer Betrieb und
sichern Sie sie gegen unbeabsichtigtes Einschalten, wenn ein gefahrloser
Betrieb nicht mehr gewährleistet ist.
Verwenden Sie das Gerät ausschließlich für die Gebäudeautomation und beachten
Sie die Gebrauchsanleitung. Unsachgemäße Verwendung, Änderungen am Gerät
oder das Nichtbeachten der Bedienungsanleitung führen zum Erlöschen der Ge-
währleistungs- oder Garantieansprüche.
Betreiben Sie das Gerät nur als ortsfeste Installation, das heißt nur in montiertem
Zustand und nach Abschluss aller Installations- und Inbetriebnahmearbeiten und
nur im dafür vorgesehenen Umfeld.
Für Änderungen der Normen und Standards nach Erscheinen der Bedienungsanlei-
tung ist Elsner Elektronik nicht haftbar.
2.0.1. Sicherheitshinweise
2.1. Hinweise zu Funkanlagen
Bei der Planung von Anlagen mit Geräten, die über Funk kommunizieren, muss auf
ausreichenden Funkempfang geachtet werden. Die Reichweite wird begrenzt durch
die gesetzlichen Bestimmungen für Funkanlagen und durch die baulichen Begeben-
heiten. Vermeiden Sie Störquellen und Hindernisse zwischen Sender und Empfän-
ger, die zur Störung der Funk-Kommunikation führen. Dies sind beispielsweise:
• Wände und Decken (besonders Beton und Sonnenschutzverglasung).
• Metallische Flächen in der Nähe der Funkteilnehmer (z. B. Alu-Konstruktion
eines Wintergartens).
• Andere Funkteilnehmer und starke lokale Sendeanlagen (z. B. Funk-
Kopfhörer), die auf der gleichen Frequenz (868,3 MHz) senden. Halten Sie
darum einen Mindestabstand von 30 cm zwischen Funksendern ein.
Metall-
Profil
2.2. Anschluss
Das Funk-Modul wird zwischen Verbraucher und Netzzuleitung eingesteckt. Es darf
nur über STAK/STAS-Steckverbindungen an flexiblen Leitungen angeschlossen
werden. Die Steckverbinder müssen mit den Sicherungsbügeln verriegelt werden.
WARNUNG!
Verletzungsgefahr durch automatisch bewegte Komponenten!
Wird die Funkverbindung zwischen Medienkoppler und Funk-Aktor
unterbrochen, können angeschlossene Geräte nicht mehr bedient
werden.
• Keine Geräte am Funk-Aktor anschließen, die Personen in
Gefahr bringen können!
Das Antennen-Symbol auf dem Gehäuse
zeigt die Position der Antenne im KNX RF-
MSG-ST. Diese Seite darf nicht direkt an
Metallflächen oder -gegenständen positio-
Nicht dauerhaft direkter Sonneneinstrahlung aussetzen, um
eine zu starke Erwärmung zu vermeiden. Das Gehäuse ist nicht UV-
beständig.
Kein Wasser darf an Zuleitung und Gerät entlanglaufen.
• Montieren Sie das Gerät in einem geschützten Bereich (z. B. im
Kasten von Jalousie/Markise/Rollladen, in einem Konstruktions-
profil, unter den Dachziegeln oder in einem Gehäuse).
• Verlegen Sie Zuleitungen vom Gerät aus nach unten.
Keine Vibrationen!
• Montieren Sie das Gerät an einem erschütterungsfreien Platz.
1
