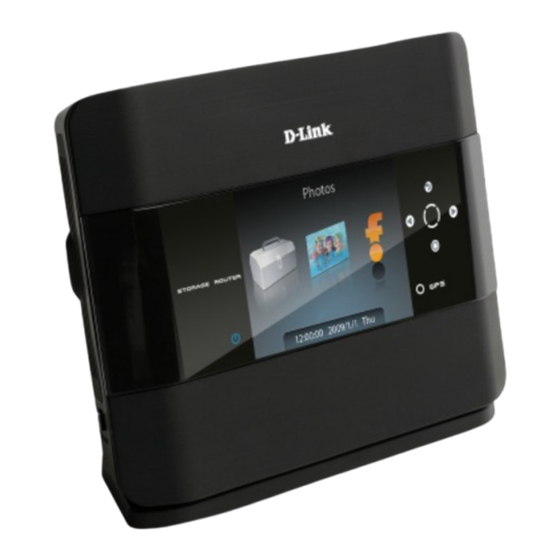

D-Link DIR 685 Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. D-Link Anleitungen
  4. Router
  5. DIR-685
  6. Benutzerhandbuch

D-Link DIR 685 Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für DIR 685:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für D-Link DIR 685

Inhaltszusammenfassung für D-Link DIR 685

  • Seite 2: Vorwort

    Vorwort D-Link behält sich das Recht vor, diese Veröffentlichung jederzeit nach Bedarf zu überarbeiten und inhaltliche Änderungen daran vorzunehmen, ohne jegliche Verpflichtung, Personen oder Organisationen von solchen Überarbeitungen oder Änderungen in Kenntnis zu setzen. Überarbeitungen des Handbuchs Revision Datum Beschreibung 5.

  • Seite 3: Inhaltsverzeichnis

    Erste Schritte ............18 L2TP ............. 42 3G USB Adapter (UMTS-USB-Adapter) ..44 LCD-Bildschirmoptionen .......... 19 Russia PPTP (Dual Access) ......45 Routerstatistik ............19 Russia PPPoE (Dual Access) ...... 47 Status ..............20 Allgemeine Routerinformationen ..... 20 D-Link DIR-685 Benutzerhandbuch...
  • Seite 4 Datenträgerverwaltung ........74 Wireless ............105 Benutzer / Gruppen ......... 75 Support ............106 Gruppenliste ..........76 Funksicherheit ............107 Speicherzugriff ..........77 Was ist WPA? ............107 Netzwerkzugriffslisten ........79 Setup-Assistent für die Funkverbindung ....108 D-Link DIR-685 Benutzerhandbuch...
  • Seite 5 Laufwerk zuordnen ..........121 Netzwerkumgebung ..........124 FrameChannel ............130 ® Fehlerbehebung ............134 Grundlagen des Netzwerkbetriebs ......138 Überprüfung Ihrer IP-Adresse ......138 Statische Zuweisung einer IP-Adresse ....139 Glossar ..............140 Technische Daten ............ 143 D-Link DIR-685 Benutzerhandbuch...

  • Seite 6: Produktübersicht

    Xtreme N ™ Storage Router Stromadapter/Netzteil Ethernetkabel CD-ROM Untersatz Hinweis: Die Verwendung eines Netzteils mit einer anderen Betriebsspannung als jener des mit dem DIR-685 mitgelieferten Netzteils verursacht Schäden. In diesem Falle erlischt der Garantieanspruch für dieses Produkt. D-Link DIR-685 Benutzerhandbuch...

  • Seite 7: Systemanforderungen

    Benutzer: Vergewissern Sie sich, dass die aktuelle Java- ® Version installiert ist. Die aktuelle Version zum Herunterladen finden Sie hier: www.java.com. Computer mit: Anforderungen für den CD • Windows XP mit Service Pack 2 oder Vista ® Installationsassistenten • Ein installierter Ethernet-Adapter/Netzwerkkarte • CD-ROM-Laufwerk D-Link DIR-685 Benutzerhandbuch...

  • Seite 8: Einführung

    Einführung Wir danken Ihnen für den Kauf des DIR-685 Xtreme N Storage Routers von D-Link. Bei dem DIR-685 handelt es sich um Gerät, ™ das dem Standard Draft 802.11n entspricht und Hochleistungsgeschwindigkeiten erzielt, die bis zu 650 % über denen einer drahtlosen Verbindung des Standards 802.11g liegen (auch schneller als ein 100 Mbit/s Ethernet-Kabelanschluss).

  • Seite 9: Funktionen Und Leistungsmerkmale

    * Max. drahtlose Signalrate leitet sich aus den Spezifikationen der Standards IEEE 802.11g und Draft 802.11n ab. Der tatsächliche Datendurchsatz schwankt. Netzwerkbedingungen und Umgebungsfaktoren, einschließlich Datenverkehr im Netzwerk, Baumaterialien und Gebäudekonstruktionen sowie Netzwerk-Overhead, senken die tatsächliche Datendurchsatzrate. Umgebungsbedingungen beeinflussen die Reichweite des Funksignals nachteilig. D-Link DIR-685 Benutzerhandbuch...

  • Seite 10: Hardware-Überblick

    LAN-Ports (1-4) Der im Lieferumfang enthaltene Der Auto-MDI/MDIX-WAN/Internet-Port ist Zum Anschluss von Ethernet- Stromadapter wird an diese Geräten wie Computer, Switches der Anschluss für das Ethernetkabel an das Stromanschlussbuchse angeschlossen. Kabel- bzw. DSL-Modem und Hubs an die Gigabit-Ports. D-Link DIR-685 Benutzerhandbuch...

  • Seite 11: Vorderansicht

    (Seite 8) finden Sie leuchtende LED Anleitungen zur Verwendung zeigt eine korrekte des Touchpads. Stromversorgung an. LCD-Bildschirm WPS-LED Der LCD-Bildschirm zeigt Bilder Wenn WPS aktiviert ist, sowie eine Routerstatistik und blinkt diese LED während Funktionen an. der Router sendet. D-Link DIR-685 Benutzerhandbuch...

  • Seite 12: Seitenansicht

    Teil 1 - Produktübersicht Hardware-Überblick Seitenansicht Festplatteneinschub Nimmt eine 2,5” SATA-Festplatte auf. Unmount-Taste Drücken Sie die Unmount-Taste, bevor Sie eine Festplatte im laufenden Betrieb herausnehmen. D-Link DIR-685 Benutzerhandbuch...

  • Seite 13: Den Lcd-Bildschirm Verwenden

    Diese Schaltfläche wird dazu verwendet, um alle auf der Zurück (Schaltfläche) internen Festplatte gespeicherten Bilder als Diashow auf dem Verwenden diese LCD-Bildschirm anzuzeigen. Die Schaltfläche kann auch bei einigen LCD-Menüs dazu verwendet werden, um den Benutzer eine Ebene Nach unten zu führen. D-Link DIR-685 Benutzerhandbuch...
  • Seite 14 - Zeigt den Modellnamen, die Hardwareversion, Firmwareversion und die Systembetriebszeit des Routers. Das Feld New Firmware (Neue Firmware) informiert darüber, ob von der D-Link-Website eine neue Firmware-Version verfügbar ist. Internet Status - Zeigt den Internetverbindungstyp, den Kabelstatus, den Netzwerkstatus, die Verbindungszeit, MAC-Adresse, IP-Adresse, Subnetzmaske und das Gateway der Internetverbindung.
  • Seite 15 Router angeschlossenen USB-Massenspeichergerät abgelegt sind. FrameChannel - Verwenden Sie dieses Fenster, um einen Aktivierungskode abzurufen. Das ermöglicht Ihnen, den DIR-685 auf der FrameChannel-Website zu registrieren und die Ihrem FrameChannel-Konto zugeordneten Bilder auf dem LCD-Bildschirm anzuzeigen. D-Link DIR-685 Benutzerhandbuch...

  • Seite 16: Leds

    Festplatte ist aktiv oder das System bindet gerade die Festplatte ein. Blau Durchgehend Festplatte wurde erkannt und ist inaktiv. Ausklinken blau (Festplattenstatus) Blinkt System hängt die Festplatte aus. orangefarben Orangefarben Durchgehend Die Festplatte kann unbeschadet entfernt werden. orangefarben D-Link DIR-685 Benutzerhandbuch...

  • Seite 17: Installation

    Computer deaktivieren oder deinstallieren. Ansonsten ist es nicht möglich, eine Verbindung zum Internet herzustellen. • Stellen Sie bei Ausführung des Setup-Assistenten von der D-Link-CD sicher, dass der Computer, auf dem Sie die CD ausführen, mit dem Router verbunden ist. Ansonsten kann der Assistent nicht verwendet werden.

  • Seite 18: Hinweise Zur Drahtlosen Installation

    Hindernisse sowie von der Stärke von Hochfrequenz-Störfeldern abhängig. So erzielen Sie maximale Reichweiten: 1. Versuchen Sie, die Anzahl der Wände und Decken, die zwischen dem Router von D-Link und anderen Netzwerkgeräten liegen, möglichst gering zu halten. Jede Wand oder Decke kann die Reichweite des Geräts um 1 bis 30 m verringern.

  • Seite 19: Verbindung Über Kabel/Dsl/Satellitenmodem

    8. Überprüfen Sie, dass die LED-Betriebsanzeige und die LCD-Anzeige auf dem Router leuchten. Ist dies nicht der Fall, stellen Sie sicher, dass Ihr Computer, das Modem und der Router eingeschaltet und die Kabel korrekt angeschlossen sind. 8. Fahren Sie auf Seite 18 fort, um den Router zu konfigurieren. D-Link DIR-685 Benutzerhandbuch...

  • Seite 20: Verbindung Zu Einem Anderen Router

    Abschnitt 2 - Installation Verbindung zu einem anderen Router Wenn Sie den D-Link Router mit einem anderen Router verbinden, um diesen als drahtlosen Access Point bzw. Switch zu verwenden, müssen Sie vor dem Verbinden des Routers mit dem Netzwerk die folgenden Schritte ausführen: •...
  • Seite 21 7. Verbinden Sie ein Ende eines Ethernetkabels mit einem der LAN-Anschlüsse des Routers und das andere Ende mit dem anderen Router. Der Internetanschluss des D-Link Routers muss unbedingt frei bleiben. 8. An den restlichen drei LAN-Anschlüssen können weitere Ethernetgeräte und Computer angeschlossen werden.

  • Seite 22: Eine Festplatte Installieren/Entfernen

    Öffnen Sie den Festplatteneinschub. Drücken Sie auf die Unmount-Taste. Die Schaltfläche blinkt für ein paar Sekunden orangefarben. Wenn die Unmount-Taste durchgehend orangefarben leuchtet, drücken Sie auf die gegenüberliegende Ausklink-Taste. Ziehen Sie die Festplatte heraus. Vorsicht: Die Festplatte könnte heiß sein. D-Link DIR-685 Benutzerhandbuch...

  • Seite 23: Erste Schritte

    Sie D:\DIR685.exe ein (wobei D: der Buchstabe des Laufwerks von Ihrem CD-ROM-Laufwerk darstellt) und drücken Sie auf die Eingabetaste. Wenn das Autorun-Fenster erscheint, klicken Sie auf Install Router (Router installieren). Hinweis: Sie können sich das Anmeldekennwort auf dem im Lieferumfang enthaltenen CD-Halter als Erinnerung notieren. D-Link DIR-685 Benutzerhandbuch...

  • Seite 24: Lcd-Bildschirmoptionen

    Abschnitt 7 - LCD-Bildschirmoptionen LCD-Bildschirmoptionen Routerstatistik Die Routerstatistik zeigt allgemeine Informationen zur Leistung des Routers an. Wireless (Drahtlos): Sende- und Empfangsrate Ihres drahtlosen Datenverkehrs. Network (Netzwerk): Sende- und Empfangsrate Ihres Netzwerk-Datenverkehrs (LAN). Internet: Sende- und Empfangsrate Ihres Internet-Datenverkehrs (WAN). D-Link DIR-685 Benutzerhandbuch...

  • Seite 25: Status

    Die Hardware-Revisionsnummer des Routers. Firmware Version: Die aktuelle Firmware-Version des Routers. System Up Time Zeigt an, wie lang der Router eingeschaltet ist. (Betriebszeit): New Firmware Zeigt an, ob neue Firmware für ein Upgrade (Neue Firmware): des Routers verfügbar ist. D-Link DIR-685 Benutzerhandbuch...

  • Seite 26: Internetstatus

    Die Zeit, die der Router mit dem Internet verbunden gewesen ist. (Verbindungszeit): MAC Address (MAC- Die MAC-Adresse des Internet-Ports auf dem Adresse): Router. IP Address (IP- Die IP-Adresse des Routers (Internet-Port). Adresse): Subnet Mask Die Subnetzmaske des Routers. (Subnetzmaske): Gateway: Die Gateway-IP-Adresse des Routers. D-Link DIR-685 Benutzerhandbuch...

  • Seite 27: Verkabelungsstatus

    Die IP-Adresse des Routers (LAN). Adresse): Subnet Mask Die Subnetzmaske des Routers. (Subnetzmaske): DHCP Status: Zeigt an, ob der DHCP-Server des Routers aktiviert oder deaktiviert ist. Cable Status Port Zeigt jeweils den Verbindungsstatus der 4 LAN-Ports an. 1/2/3/4 (Kabelstatus Port 1/2/3/4): D-Link DIR-685 Benutzerhandbuch...

  • Seite 28: Drahtlosstatus

    Host-Zone): Guest Zone Zeigt die auf dem drahtlosen Gast-Netzwerk verwendete Security Mode Verschlüsselung. (Sicherheitsmodus der Gastzone): MAC Address (MAC- Die drahtlose MAC-Adresse des Routers. Adresse): WPS PIN Number Die aktuelle WPS PIN für den Router. (WPS-PIN): D-Link DIR-685 Benutzerhandbuch...

  • Seite 29: Festplattenstatus

    Die Gesamtkapazität der Festplatte. Used (In Gebrauch): Der auf der Festplatte verwendete Speicherplatz. Available (Verfügbar): Der auf der Festplatte verfügbare Platz. Disk Health Die Leistungsfähigkeit der Festplatte. (Leistungsfähigkeit des Datenträgers): Disk Temp Die Temperatur der Festplatte. (Festplattentemperatur): D-Link DIR-685 Benutzerhandbuch...

  • Seite 30: Wps

    PIN des drahtlosen Clients eingeben. Klicken Sie anschließend auf Connect (Verbinden). Push Button Wählen Sie diese Option, um PBC (Push Button Configuration/Konfiguration per Knopfdruck) zum Hinzufügen eines (Konfiguration drahtlosen Client. Klicken Sie auf Connect (Verbinden). per Knopfdruck): D-Link DIR-685 Benutzerhandbuch...

  • Seite 31: Router-Einstellungen

    Schaltfläche, um Ja zu wählen, und drücken Sie dann auf die zentrale Schaltfläche. Anzeigen der Uhrzeit Wählen Sie Yes (Ja), wenn im Ruhezustand die Uhr auf dem LCD-Bildschirm angezeigt werden soll. Wählen Sie No (Nein), um den LCD-Bildschirm im Ruhezustand auszuschalten. D-Link DIR-685 Benutzerhandbuch...

  • Seite 32: Lcd-Helligkeit

    Mit der linken Pfeiltaste wird der LCD-Bildschirm dunkler, mit der rechten heller. Mit dem Nach-oben-Pfeil speichern Sie Ihre Einstellungen. Sie werden aufgefordert, Yes (Ja) oder No (Nein) zu wählen. Verwenden Sie die linke Schaltfläche, um Ja zu wählen, und drücken Sie dann auf die zentrale Schaltfläche. D-Link DIR-685 Benutzerhandbuch...

  • Seite 33: Festplatten-Stromspareinstellungen

    Festplatte in den Ruhezustand wechselt. Mit dem Nach-oben-Pfeil speichern Sie Ihre Einstellungen. Sie werden aufgefordert, Yes (Ja) oder No (Nein) zu wählen. Verwenden Sie die linke Schaltfläche, um Ja zu wählen, und drücken Sie dann auf die zentrale Schaltfläche. D-Link DIR-685 Benutzerhandbuch...

  • Seite 34: Fotos

    Sie anzeigen möchten, und drücken Sie auf die zentrale Schaltfläche. Es werden Miniaturansichten der verfügbaren Bilder angezeigt. Wählen Sie ein Bild und drücken Sie auf die zentrale Schaltfläche. Damit wird die Diashow gestartet und es werden alle Bilder in dem ausgewählten Ordner als Diashow angezeigt. D-Link DIR-685 Benutzerhandbuch...

  • Seite 35: Konfiguration

    Abschnitt 3 - Konfiguration Konfiguration In diesem Abschnitt wird beschrieben, wie Sie Ihren drahtlosen D-Link-Router mithilfe der webbasierten Konfigurationsoberfläche konfigurieren können. Webbasierte Konfigurationsoberfläche Um die Konfigurationsoberfläche zu verwenden, öffnen Sie einen Webbrowser, wie den Internet Explorer, und geben Sie die IP-Adresse des Routers (192.168.0.1) ein.

  • Seite 36: Setup-Assistent Für Die Internetverbindung

    Ihren Router schnell zu konfigurieren. Weitere Informationen finden Sie auf der nächsten Seite. Wenn Sie Ihre Einstellungen ohne den Assistenten konfigurieren möchten, klicken Sie auf Manual Wireless Network Setup (Manuelle Einrichtung des drahtlosen Netzwerks) und setzen Sie den Vorgang auf Seite 23 fort. D-Link DIR-685 Benutzerhandbuch...
  • Seite 37 Erstellen Sie ein neues Kennwort und klicken Sie auf Next (Weiter), um fortzufahren. Wählen Sie Ihre Zeitzone im Dropdown-Menü aus und klicken Sie auf Next (Weiter), um fortzufahren. Wählen Sie den von Ihnen verwendeten Internet-Verbindungstyp aus und klicken Sie auf Next (Weiter), um fortzufahren. D-Link DIR-685 Benutzerhandbuch...
  • Seite 38 Die Software ist nicht länger erforderlich und kann nicht über einen Router verwendet werden. Wenn Sie PPTP oder Russia PPTP gewählt haben, geben Sie Ihren PPTP-Benutzernamen und Ihr Kennwort ein. Klicken Sie auf Next (Weiter), um fortzufahren. D-Link DIR-685 Benutzerhandbuch...
  • Seite 39 Continue (Weiter). Die Herstellung der Verbindung nimmt etwa 1 - 2 Minuten in Anspruch. Schließen Sie Ihr Browser-Fenster und öffnen Sie es dann erneut, um Ihre Internetverbindung zu testen. Es ist möglich, dass zur Herstellung der Erstverbindung mit dem Internet einige Versuche nötig sind. D-Link DIR-685 Benutzerhandbuch...

  • Seite 40: Manual Internet Connection Setup (Manuelle Einrichtung Der Internetverbindung)

    Access Point umwandeln möchten. Internet Wählen Sie den Modus, den der Router zur Connection Verbindung mit dem Internet verwenden soll, Type (Internet- vom Dropdown-Menü My Internet Connection Verbindungstyp): is (Meine Internetverbindung ist). D-Link DIR-685 Benutzerhandbuch...

  • Seite 41: Manuelle Internetkonfigurationstatische Ip (Vom Internetdienstanbieter Zugewiesen)

    Address (Primäre/ DNS-Server-IP-Adressen ein. Sekundäre DNS- Adresse): Maximum Transmission Unit (MTU / Maximale Paketgröße) – Um eine MTU: optimale Leistung zu erzielen, müssen Sie die MTU möglicherweise mithilfe Ihres Internetdienstanbieters ändern. Der MTU-Standardwert ist 1500. D-Link DIR-685 Benutzerhandbuch...

  • Seite 42: Manuelle Internetkonfiguration

    Geben Sie die von Ihrem Internetdienstanbieter bereitgestellten primären und sekundären DNS-Server-IP-Adressen DNS Address ein. (Primäre/Sekundäre DNS-Adresse): MTU: Maximum Transmission Unit (MTU / Maximale Paketgröße) – Um eine optimale Leistung zu erzielen, müssen Sie die MTU möglicherweise mithilfe Ihres Internetdienstanbieters ändern. Der MTU-Standardwert ist 1500. D-Link DIR-685 Benutzerhandbuch...

  • Seite 43: Pppoe (Dsl)

    Optionsfeld Enter DNS Manually (DNS manuell eingeben), um die DNS-IP-Adressen manuell einzugeben. Wenn Sie die manuelle Option wählen, geben Sie die IP-Adressen der primären und sekundären DNS-Server, die Sie von Ihrem Internetdienstanbieter erhalten haben, in das DNS-Adressentextfeld ein. D-Link DIR-685 Benutzerhandbuch...
  • Seite 44 Internetverbindung des Routers unterbrochen sein sollte. Klicken Sie auf das Optionsfeld Connect-on demand (Bei Bedarf verbinden), um festzulegen, dass eine Internetverbindung nur dann hergestellt werden soll, wenn ein Benutzer oder eine Anwendung versucht, auf das Internet zuzugreifen. D-Link DIR-685 Benutzerhandbuch...

  • Seite 45: Pptp

    Geben Sie die von Ihrem Internetdienstanbieter bereitgestellte IP-Adresse des PPTP-Servers ein. PPTP Account Geben Sie Ihren PPTP-Benutzernamen ein. (PPPTP-Konto): PPTP Password Geben Sie Ihr PPTP-Kennwort ein und geben Sie es dann zur Bestätigung noch einmal im Feld PPTP Confirm (PPTP-Kennwort): Password (PPTP-Kennwort bestätigen) ein. D-Link DIR-685 Benutzerhandbuch...
  • Seite 46 Internetverbindung des Routers unterbrochen sein sollte. Klicken Sie auf das Optionsfeld Connect-on demand (Bei Bedarf verbinden), um festzulegen, dass eine Internetverbindung nur dann hergestellt werden soll, wenn ein Benutzer oder eine Anwendung versucht, auf das Internet zuzugreifen. D-Link DIR-685 Benutzerhandbuch...

  • Seite 47: L2Tp

    Geben Sie die von Ihrem Internetdienstanbieter bereitgestellte L2TP Server IP-Adresse oder Namen ein (optional). L2TP Account (L2TP- Geben Sie Ihren L2TP-Benutzernamen ein. Konto): L2TP Password Geben Sie Ihr L2TP-Kennwort ein und geben Sie es dann zur Bestätigung noch einmal im Feld L2TP Confirm Password (L2TP-Kennwort): (L2TP-Kennwort bestätigen) ein. D-Link DIR-685 Benutzerhandbuch...
  • Seite 48 Internetverbindung des Routers unterbrochen sein sollte. Klicken Sie auf das Optionsfeld Connect-on demand (Bei Bedarf verbinden), um festzulegen, dass eine Internetverbindung nur dann hergestellt werden soll, wenn ein Benutzer oder eine Anwendung versucht, auf das Internet zuzugreifen. D-Link DIR-685 Benutzerhandbuch...

  • Seite 49: Usb Adapter (Umts-Usb-Adapter)

    (Maximale Leerlaufzeit): (Immer an) im Teil 'Reconnect Mode' (Wiederverbindungsmodus). Maximum Transmission Unit (MTU / Maximale Paketgrößee) – Um eine optimale Leistung zu erzielen, müssen Sie MTU: die MTU möglicherweise mithilfe Ihres Internetdienstanbieters ändern. Der MTU-Standardwert ist 1492. D-Link DIR-685 Benutzerhandbuch...

  • Seite 50: Russia Pptp (Dual Access)

    Geben Sie die von Ihrem Internetdienstanbieter bereitgestellte IP-Adresse des PPTP-Servers ein. PPTP Account (PPPTP- Geben Sie Ihren PPTP-Benutzernamen ein. Konto): Geben Sie Ihr PPTP-Kennwort ein und geben Sie es dann zur Bestätigung noch einmal im Feld PPTP Confirm Password PPTP Password (PPTP- (PPTP-Kennwort bestätigen) ein. Kennwort): D-Link DIR-685 Benutzerhandbuch...
  • Seite 51 Internetverbindung des Routers unterbrochen sein sollte. Klicken Sie auf das Optionsfeld Connect-on demand (Bei Bedarf verbinden), um festzulegen, dass die Internetverbindung nur dann wiederhergestellt werden soll, wenn ein Benutzer oder eine Anwendung versucht, auf das Internet zuzugreifen. D-Link DIR-685 Benutzerhandbuch...

  • Seite 52: Russia Pppoe (Dual Access)

    Sie auf das Optionsfeld Enter DNS Manually (DNS manuell eingeben), um die DNS-IP-Adressen manuell einzugeben. Wenn Sie die manuelle Option wählen, geben Sie die IP-Adressen der primären und sekundären DNS- Server, die Sie von Ihrem Internetdienstanbieter erhalten haben, in das DNS-Adressentextfeld ein. D-Link DIR-685 Benutzerhandbuch...
  • Seite 53 Internetverbindung des Routers unterbrochen sein sollte. Klicken Sie auf das Optionsfeld Connect-on demand (Bei Bedarf verbinden), um festzulegen, dass die Internetverbindung nur dann wiederhergestellt werden soll, wenn ein Benutzer oder eine Anwendung versucht, auf das Internet zuzugreifen. D-Link DIR-685 Benutzerhandbuch...

  • Seite 54: Funk-Setup

    Sie auf Wireless Connection Setup Wizard (Setup-Assistent für die Funkverbindung). Näheres finden Sie auf Seite 108. Wenn Sie die Funkeinstellungen auf Ihrem Router manuell konfigurieren möchten, klicken Sie auf Manual Wireless Connection Setup (Funkverbindung manuell einrichten) und gehen Sie zur nächsten Seite. D-Link DIR-685 Benutzerhandbuch...

  • Seite 55: Drahtlose Verbindung Manuell Einrichten

    In diesem Abschnitt können Sie (Funknetzeinstellungen): die Einstellungen für das kabellose Netzwerk vornehmen. Wireless Security Mode Verwenden Sie das Dropdown-Menü, (Funksicherheitsmodus): um die Funksicherheit auf dem DIR- 685 zu aktivieren. Er unterstützt die folgenden Sicherheitsmethoden: • • WPA/WPA2 D-Link DIR-685 Benutzerhandbuch...

  • Seite 56: Wi-Fi Protected Setup

    WPS (Drahtloses Gerät mit WPS Device with hinzufügen), wenn Sie ein drahtloses Gerät WPS (Drahtloses unter Verwendung von WPS hinzufügen Gerät mit WPS möchten. Unter Drahtloses Gerät mithilfe hinzufügen): des WPS-Assistenten hinzufügen (Seite 98) finden Sie Anleitungen zur Verwendung von WPS. D-Link DIR-685 Benutzerhandbuch...

  • Seite 57: Drahtlosnetzeinstellungen (Funknetzeinstellungen)

    Ihre drahtlosen Clients die Norm 802.11n verwenden. 802.11 Mixed(b/g) - Wählen Sie diesen Modus, wenn Sie sowohl 802.11b als auch 802.11g drahtlose Clients nutzen. 802.11 Mixed(b/g/n) - Wählen Sie diesen Modus, wenn Sie 802.11b, 11g und 11n drahtlose Clients verwenden. D-Link DIR-685 Benutzerhandbuch...
  • Seite 58 Ihre drahtlosen Clients müssen also die SSID Ihres DIR-685 kennen, um eine Verbindung herstellen zu können. Wireless Security Mode Verwenden Sie das Dropdown-Menü, um einen drahtlosen Sicherheitsmodus (Funksicherheitsmodus) einzurichten. (Funksicherheitsmodus): Siehe Seite 107 für weitere Informationen zur Sicherheit von Drahtlosnetzwerken. D-Link DIR-685 Benutzerhandbuch...

  • Seite 59: Netzwerkeinrichtung

    Hier wird eine Liste mit Geräten angezeigt, (DHCP-Client-Liste): für die der Router aktuell eine DHCP- Lease ausgegeben hat. DHCP Reservation Verwenden Sie diesen Teil, um die DHCP- (DHCP- Reservierungen des Routers zu erstellen Reservierung): und zu ändern. D-Link DIR-685 Benutzerhandbuch...

  • Seite 60: Router-Einstellungen

    D e a k t i v i e r e n S i e d a s K ä s t c h e n , u m (DNS-Relais die DNS-Serverinformationen von Ihrem aktivieren): Internetdienstanbieter auf Ihre Computer zu übertragen. Wenn Sie das Kästchen markieren, verwenden Ihre Computer den Router für einen DNS-Server. D-Link DIR-685 Benutzerhandbuch...

  • Seite 61: Dhcp-Server-Einstellungen

    Zeit in Minuten ein. (Leasingdauer DHCP): DHCP Client List Zeigt für alle Clients, die DHCP IP-Adressen von (DHCP-Client- dem Router erhalten haben, den Host-Namen, die Liste): IP-Adresse und die Zeit an, wenn die DHCP-Lease ablaufen wird. D-Link DIR-685 Benutzerhandbuch...

  • Seite 62: Dhcp-Reservierung

    Geben Sie die MAC-Adresse des Computers (MAC-Adresse): oder Geräts ein. Klicken Sie auf Save Settings (Einstellungen Save Settings speichern), um Ihren Eintrag zu speichern. Sie (Einstellungen müssen im unteren Fensterbereich auf Save speichern): Settings (Einstellungen speichern) klicken, um Ihre Reservierungen zu aktivieren. D-Link DIR-685 Benutzerhandbuch...

  • Seite 63: Lcd-Bildschirm

    Markieren Sie dieses Kontrollkästchen, um (Bildschirmschoner- den Bildschirmschoner zu aktivieren. Sie Einstellung): können das Timeout in Minuten angeben. Display Setting Markieren Sie dieses Kontrollkästchen, (Anzeigeeinstellung): um den LCD-Bildschirm auf dem Router auszuschalten, wenn der Router nach der eingegebenen Zeit inaktiv ist. D-Link DIR-685 Benutzerhandbuch...

  • Seite 64: Portweiterleitung

    In der Tabelle befinden sich bereits vordefinierte virtuelle Dienste. Sie können sie verwenden, indem Sie sie aktivieren und ihnen die Server-IP zur Verwendung dieses speziellen virtuellen Dienstes zuweisen. Eine Liste der Ports für allgemeine Anwendungen finden Sie unter: http://support.dlink.com/faq/view.asp?prod_id=1191. D-Link DIR-685 Benutzerhandbuch...
  • Seite 65 Der öffentliche Port ist der Port, der von der Internetseite aus gesehen wird, während der private Port von der Anwendung auf dem Computer innerhalb Ihres lokalen Netzes verwendet wird. Traffic Type Wählen Sie TCP, UDP oder Any (Beliebig) im (Datenverkehrstyp): Dropdown-Menü. D-Link DIR-685 Benutzerhandbuch...

  • Seite 66: Anwendungsregeln

    Zugriff auf die Anwendung verwendet wird. Sie können einen einzelnen Port oder Portbereiche angeben. Trennen Sie beim Hinzufügen mehrerer Ports oder Portbereiche die einzelnen Eingaben durch Kommata voneinander. Traffic Type Wählen Sie das Protokoll des Firewall-Ports (Datenverkehrstyp): (TCP, UDP oder Any (Beliebig)). D-Link DIR-685 Benutzerhandbuch...

  • Seite 67: Qos Engine

    Die Geschwindigkeit, mit der Daten vom Internet (Downlink- zu Ihrem Router übertragen werden können. Geschwindigkeit): Das wird von Ihrem Internetdienstanbieter bestimmt. Lag Eliminated Markieren Sie dieses Kontrollkästchen, um die (Verzögerung Priorität für Ihre Anwendungen automatisch eliminiert): festzulegen D-Link DIR-685 Benutzerhandbuch...

  • Seite 68: Netzwerkfilter

    Der Zeitplan für die Aktivierung der Anwendungsregel. Er kann auf 'Always' (Immer) Schedule gesetzt werden, damit der bestimmte Dienst immer aktiviert ist. Klicken Sie auf (Zeitplan): New Schedule (Neuer Zeitplan), um Ihre eigenen Zeiten in Tools > Schedules (Extras > Zeitpläne) zu erstellen. D-Link DIR-685 Benutzerhandbuch...

  • Seite 69: Website-Filter

    Dienst immer aktiviert ist. Klicken Sie auf New Schedule (Neuer Zeitplan), um die Zeitpläne aufzulisten, die im Fenster Tools > Schedules (Extras > Zeitpläne) festgelegt wurden (siehe Seite 88 für Anleitungen, wie ein neuer Zeitplan erstellt wird). D-Link DIR-685 Benutzerhandbuch...

  • Seite 70: Firewall-Einstellungen

    Ausweg genutzt werden. Firewall Rules Verwenden Sie diesen Teil, um den Zugriff externer (Firewall-Regeln): IP-Adressen und Anwendungen auf Ihr Netzwerk einzuschränken. Hier können Sie auch die Hosts/ Anwendungen kontrollieren, auf die interne Netzwerkgeräte im Internet zugreifen können. D-Link DIR-685 Benutzerhandbuch...

  • Seite 71: Spi / Dmz Host

    Sie uneingeschränkte Internetkommunikation wünschen. Wenn dieser Computer seine IP-Adresse automatisch über DHCP erhält, sollten Sie in jedem Fall eine statische Reservierung auf der Seite Basic > DHCP (Grundeinstellungen > DHCP) vornehmen, damit sich die IP-Adresse des DMZ-Rechners nicht ändert. D-Link DIR-685 Benutzerhandbuch...

  • Seite 72: Firewall-Regeln

    Schedule (Zeitplan): ausgeführt werden soll. Klicken Sie auf New Schedule (Neuer Zeitplan), um die Zeitpläne aufzulisten, die im Fenster Tools > Schedules (Extras > Zeitpläne) festgelegt wurden (siehe Seite 100 für Anleitungen, wie ein neuer Zeitplan erstellt wird). D-Link DIR-685 Benutzerhandbuch...

  • Seite 73: Routing

    Geben Sie die Netzmaske der Route ein. (Subnetzmaske): Beachten Sie bitte, dass die Zahlen Ihrer Ziel-IP-Adresse entsprechen müssen. Geben Sie Ihr nächstes Hop-Gateway Gateway: (Übergang von einem Netzknoten zum nächsten, auch Abschnitt genannt) an, wenn diese Route verwendet wird. D-Link DIR-685 Benutzerhandbuch...

  • Seite 74: Erweiterter Funk

    Send) und das gewünschte Empfangsgerät ein CTS-Signal (Clear To Send) senden, bevor die eigentlichen Daten gesendet werden können. Indem der CTS-Modus auf Auto gesetzt wird, wird festgelegt, dass der Router entscheidet, ob das CTS-Verfahren je nach der aktuellen Umgebung und Datenlänge verwendet werden soll oder nicht. D-Link DIR-685 Benutzerhandbuch...

  • Seite 75: Erweitertes Netzwerk

    Bei der Verwendung einiger älterer Kabel oder DSL-Modems müssen Sie die Portgeschwindigkeit möglicherweise auf 10 Mbit/s setzen. Multicast streams Aktivieren Sie dieses Kästchen, um einen (Multicast-Streams): effektiveren Multicast-Datenverkehr vom Internet über den Router zu Ihrem Netzwerk zu erreichen. D-Link DIR-685 Benutzerhandbuch...

  • Seite 76: Gastzone

    Geben Sie den IP-Adressenbereich, die Computern in der Gastzone zugewiesen wird, in den Feldern DHCP IP Address Range (DHCP-IP-Adressenbereich) ein. Geben Sie das letzte IP-Oktet des ersten Host in den Bereich im Textfeld auf der linken Seite ein und das letzte IP-Oktet in dem Bereich in das Textfeld auf der rechten Seite ein. D-Link DIR-685 Benutzerhandbuch...
  • Seite 77 Geben Sie die Zeitdauer (in Minuten) für die IP-Adressen-Lease-Zeit im Feld DHCP Lease Time (DHCP Lease-Zeit) ein. DHCP Client List for Zeigt den Hostnamen, die IP-Adresse und die Zeit der DHCP-Lease an, an der sie für alle DHCP-Clients in der Guest Zone (DHCP- Gastzone abläuft. Client-Liste für Gastzone): D-Link DIR-685 Benutzerhandbuch...

  • Seite 78: Wol (Wake On Lan)

    Geben Sie eine Portnummer ein, um den UDP-Port anzugeben, der vom 'Magic Packet' bei dem Versuch verwendet wird, einen Computer in Ihrem Netzwerk einzuschalten oder seinen Schlafmodus Interface zu beenden. (Schnittstelle): Verwenden Sie das Dropdown-Menü, um die Zielschnittstelle des 'Magic Packet' anzugeben. D-Link DIR-685 Benutzerhandbuch...

  • Seite 79: Datenträgerverwaltung

    Festplatte zu formatieren. Warnung: Wenn Sie Ihre Festplatte formatieren, gehen alle Daten verloren. Festplatte Markieren Sie das Kästchen, um die Festplatte Setting (Einstellung): auszuschalten, nachdem sie die im Feld Timeout angegebene Zeit (in Minuten) inaktiv war. D-Link DIR-685 Benutzerhandbuch...

  • Seite 80: Benutzer / Gruppen

    Add >> (Hinzufügen >>). Um einen Benutzer aus der ausgewählten Gruppe zu entfernen, klicken Sie auf den Benutzer und dann auf << Remove (Entfernen). Markieren Sie das Kontrollkästchen All accounts (Alle Konten), um alle Konten auszuwählen. D-Link DIR-685 Benutzerhandbuch...

  • Seite 81: Gruppenliste

    Sie Gruppen löschen, die im DIR-685 eingerichtet wurden. So löschen Sie eine Gruppe: Klicken Sie im Gruppenlistenteil neben der Gruppe, die Sie löschen möchten, auf das Papierkorbsymbol. 2. Das folgende Dialogfeld wird angezeigt. Klicken Sie auf OK, um die Gruppe zu löschen. D-Link DIR-685 Benutzerhandbuch...

  • Seite 82: Speicherzugriff

    Folder (Ordner): Wählen und öffnen Sie den Ordner oder das Verzeichnis, für den bzw. das Sie den Zugriff steuern möchten. Permission Setzen Sie die Benutzer- oder Gruppenberechtigung auf Read Only (Schreibgeschützt) oder auf R/W: Read/Write (Berechtigung): (Lesen/Schreiben). D-Link DIR-685 Benutzerhandbuch...
  • Seite 83 DIR-685 gespeichert sind. Bestimmte Typen von Backup-Software setzen dieses Attribut für Dateien, die als Backups gespeichert werden. Comment (Kommentar): Geben Sie hier einen Kommentar oder eine Beschreibung der Regel als Referenz ein. Network Access List Hier werden alle definierten Zugriffsregeln aufgelistet. (Netzwerkzugriffsliste): D-Link DIR-685 Benutzerhandbuch...

  • Seite 84: Netzwerkzugriffslisten

    Netzwerkzugriffsliste, möchten. Unter “Netzwerkzugriffslisten Benutzer, den Sie bearbeiten die Sie löschen möchten. Unter bearbeiten” (Seite 80) finden Sie weitere möchten. Unter “Benutzer “Netzwerkzugriffslisten löschen” (Seite Informationen. bearbeiten” (Seite 65) finden 82) finden Sie weitere Informationen. D-Link DIR-685 Benutzerhandbuch...

  • Seite 85: Netzwerkzugriffslisten Bearbeiten

    Abschnitt 3 - Konfiguration Speicherzugriff Netzwerkzugriffslisten bearbeiten So bearbeiten Sie eine Netzwerkzugriffsliste: Klicken Sie im Netzwerkzugriffslistenteil neben der Netzwerkzugriffsliste, die Sie bearbeiten möchten, auf das Notizblocksymbol. D-Link DIR-685 Benutzerhandbuch...
  • Seite 86 Abschnitt 3 - Konfiguration Ändern Sie die gewünschten Einstellungen im Netzwerkzugriffseinstellungenteil. Einstellungen Klicken Sie auf speichern, wenn Sie die gewünschten Einstellungen geändert haben. D-Link DIR-685 Benutzerhandbuch...

  • Seite 87: Benutzer / Gruppen Eine Netzwerkzugriffsliste Löschen

    Benutzer / Gruppen Eine Netzwerkzugriffsliste löschen So löschen Sie eine Netzwerkzugriffsliste: Klicken Sie im Netzwerkzugriffslistenteil neben der Netzwerkzugriffsliste, die Sie löschen möchten, auf das Papierkorbsymbol. Das folgende Dialogfeld wird angezeigt. Klicken Sie auf OK, um die Netzwerkzugriffsliste zu löschen. D-Link DIR-685 Benutzerhandbuch...

  • Seite 88: Ftp Server

    Dieser Abschnitt enthält die Konfigurationseinstellungen (FTP Server- für den FTP-Server des DIR-685. Einstellungen): FTP Access List Hier können FTP-Zugriffsrechte für Benutzer und (FTP-Zugriffsliste): Gruppen hinzugefügt und bearbeitet werden. FTP Server Status Zeigt den aktuellen Status des FTP-Servers an. (FTP-Server-Status): D-Link DIR-685 Benutzerhandbuch...

  • Seite 89: Ftp Server-Einstellungen

    Ermöglicht Ihnen, die Bandbreite festzulegen, die für die einzelnen Benutzer verfügbar sein soll. (Datenflusssteuerung): Die meisten Standard-FTP-Clients wie Windows FTP unterstützen beim Übertragen von Dateien nur westeuropäische Client Language Codepages (Tabelle mit einer Zeichenkodierung verschiedener Zeichen). Hier werden nun auch Nicht-Standard-FTP- (Client-Sprache): Clients unterstützt, die diese Zeichensätze unterstützen können. D-Link DIR-685 Benutzerhandbuch...

  • Seite 90: Ftp-Zugriffsliste

    FTP-Zugriffsliste, die bearbeiten möchten. Unter “FTP- Benutzer, den Sie bearbeiten Sie löschen möchten. Unter “FTP- Zugriffslisten bearbeiten” (Seite 86) möchten. Unter “Benutzer Zugriffslisten löschen” (Seite 88) finden Sie weitere Informationen. bearbeiten” (Seite 65) finden finden Sie weitere Informationen. D-Link DIR-685 Benutzerhandbuch...

  • Seite 91: Eine Ftp-Zugriffsliste Bearbeiten

    Abschnitt 3 - Konfiguration FTP-Server Eine FTP-Zugriffsliste bearbeiten So bearbeiten Sie eine FTP-Zugriffsliste: Klicken Sie im FTP-Zugriffslistenteil neben der FTP-Zugriffsliste, die Sie bearbeiten möchten, auf das Notizblocksymbol. D-Link DIR-685 Benutzerhandbuch...
  • Seite 92 Abschnitt 3 - Konfiguration Ändern Sie die entsprechenden Einstellungen im FTP- Servereinstellungenteil. Klicken Sie auf Einstellungen speichern, wenn Sie die gewünschten Einstellungen geändert haben. D-Link DIR-685 Benutzerhandbuch...

  • Seite 93: Eine Ftp-Zugriffsliste Löschen

    FTP-Server Eine FTP-Zugriffsliste löschen So löschen Sie eine Netzwerkzugriffsliste: Klicken Sie im FTP-Zugriffslistenteil neben der FTP-Zugriffsliste, die Sie löschen möchten, auf das Papierkorbsymbol. Das folgende Dialogfeld wird angezeigt. Klicken Sie auf OK, um die FTP-Zugriffsliste zu löschen. D-Link DIR-685 Benutzerhandbuch...

  • Seite 94: Upnp Av Server

    U P n P A V - S e r v e r genutzt wird. Wählen Sie root (Stammverzeichnis), um alle Dateien auf allen Datenträgern freizugeben, oder deaktivieren Sie das Feld und klicken Sie auf Browse (Durchsuchen), um einen bestimmten Ordner auszuwählen. D-Link DIR-685 Benutzerhandbuch...

  • Seite 95: Itunes Server

    DIR-685 automatisch aktualisiert werden sollen. Sie können diese automatische Aktualisierungsoption konfigurieren, um Ihre zur gemeinsamen Nutzung freigegebenen Daten der iTunes Library automatisch alle 5, 15 oder 30 Minuten oder in 1, 2, 6, 12 oder 24 Stundenintervallen zu aktualisieren.. D-Link DIR-685 Benutzerhandbuch...

  • Seite 96: Bt Download Manager

    Share Path Gibt den Ordner an, der zum Herunterladen (Freigabepfad): und Hochladen von Torrents verwendet wird. Klicken Sie auf Browse (Durchsuchen), um den gewünschten Ordner auf einer der Festplattenlaufwerk zu suchen, die mit dem DIR-685 verbunden/eingebaut sind. D-Link DIR-685 Benutzerhandbuch...

  • Seite 97: Admin

    Computer im Internet aus möglich sein soll, lassen Sie dieses Feld leer. Port: Die zum Zugriff vom Internet aus auf den DIR-685 verwendete Portnummer. Beispiel: http://x.x.x.x:8080, wobei x.x.x.x die Internet-IP-Adresse des DIR-685 und 8080 der für die Web- Managementschnittstelle verwendete Port ist. D-Link DIR-685 Benutzerhandbuch...

  • Seite 98: Zeit

    Time Server von D-Link): von D-Link zu verwenden. NTP Server Used (NTP Verwenden Sie das Dropdown-Menü, um einen der D-Link Internet Time Server zu wählen. Server verwendet): Set the Time and Date Um die Zeit manuell einzugeben, geben Sie die Werte in den entsprechenden Feldern für Year (Jahr), Month Manually (Datum und Uhrzeit (Monat), Day (Tag), Hour (Stunde), Minute (Minute) und Second (Sekunde) ein.

  • Seite 99: Protokolleinstellungen

    Protokolle können Sie an einen SysLog-Server in Ihrem Netzwerk senden. Save Log File Klicken Sie auf Save (Speichern), um die (Protokolldatei Protokollergebnisse auf Ihrer Festplatte zu speichern): speichern. Wählen Sie die Art von Informationen, die im Log Types Routerprotokoll angezeigt werden sollen. (Protokolltypen): D-Link DIR-685 Benutzerhandbuch...

  • Seite 100: E-Mail-Einstellungen

    Sie es zur Bestätigung noch einmal im Feld Verify Password (Kennwort bestätigen) ein. Klicken Sie auf diese Schaltfläche, um eine Test-E-Mail vom DIR-685 an die im Feld To Email Address (An (E-Mail-Adresse)) Send Mail Now (Jetzt angegebene E-Mail-Adresse zu senden. E-Mail senden): D-Link DIR-685 Benutzerhandbuch...

  • Seite 101: System

    Ihnen erstellten Regeln. Wenn Sie die aktuellen Konfigurationseinstellungen des Routers speichern möchten, klicken Sie auf Save (Speichern). Reboot (Neu Klicken Sie auf diese Schaltfläche, um den starten): Router neu zu starten. D-Link DIR-685 Benutzerhandbuch...

  • Seite 102: Firmware

    Hier können Sie die Firmware des Routers aktualisieren. Vergewissern Sie sich, dass sich die gewünschte Firmware auf der lokalen Festplatte des Computers befindet. Klicken Sie auf Browse (Durchsuchen), um die Firmware-Datei zu suchen, die für die Aktualisierung verwendet werden soll. Sehen Sie auf der Support-Seite von D-Link für Firmware- Aktualisierungen http://www.dlink.de/support...

  • Seite 103: Dynamischer Dns

    Username Geben Sie den Username (Benutzernamen) (Benutzername): Ihres DDNS-Kontos ein. Password Geben Sie das Password (Kennwort) für Ihr (Kennwort): DDNS-Konto ein. DDNS Account Klicken Sie auf diese Schaltfläche, um die Testing (DDNS- Dynamic DNS-Einstellungen zu testen. Kontotest): D-Link DIR-685 Benutzerhandbuch...

  • Seite 104: Systemprüfung

    Computer im Internet ist. Geben Sie die IP-Adresse ein, an die Sie ein Ping-Paket senden möchten, und klicken Sie auf Ping. Ping Results Die Ergebnisse Ihrer Ping-Versuche werden hier (Ping-Ergebnisse): angezeigt. D-Link DIR-685 Benutzerhandbuch...

  • Seite 105: Zeitpläne

    Settings (Einstellungen speichern) klicken, damit Ihre Zeitpläne wirksam werden. Schedule Rules List Hier wird die Liste mit den Zeitplänen angezeigt. (Zeitplanregelliste): Klicken Sie auf das Notizblocksymbol, um Änderungen vorzunehmen, oder auf das Papierkorbsymbol, um den Zeitplan zu entfernen. D-Link DIR-685 Benutzerhandbuch...

  • Seite 106: Geräteinfo

    Diese Tabelle zeigt die Regeln, die von den Benutzern mithilfe des (UPNP-Dienst): UPnP-Protokolls erstellt wurden. Sobald UPnP auf dem Router aktiviert worden ist, können Benutzer unter Verwendung des UPnP-Protokolls bestimmte Regeln erstellen, die denen ähnlich sind, die im Menü 'Advanced' (Erweitert) erstellt werden können. D-Link DIR-685 Benutzerhandbuch...

  • Seite 107: Protokoll

    Sie können auf Save (Speichern) klicken, um die Protokolldatei auf Ihrer Protokolleinstellungen): lokalen Festplatte zu speichern. Sie können auch die Art der Ereignisse wählen, die im Protokoll enthalten sein sollen. Zu den Optionen zählen: • Systemaktivität • Debug-Informationen • Angriffe • Verlorene Pakete • Beobachtung D-Link DIR-685 Benutzerhandbuch...

  • Seite 108: Statistik

    Die Bildschirmabbildung unten zeigt eine Datenverkehrstatistik. Es werden die die WAN-, LAN- und WLAN-Ports des DIR-685 passierenden Paketmengen angezeigt. Der Datenverkehrzähler wird beim Neustart des Geräts zurückgesetzt. Klicken Sie auf Refresh (Aktualisieren), wenn Sie die Datenverkehrstatistik aktualisieren möchten. Klicken Sie auf Reset (Zurücksetzen), wenn Sie die gesamte Datenverkehrstatistik zurücksetzen möchten. D-Link DIR-685 Benutzerhandbuch...

  • Seite 109: Internetsitzung

    Diese Tabelle zeigt die TCP, UDP und (NAPT-Sitzungen): kombinierte Summe der laufenden NAPT- Sitzungen. NAPT Active Diese Tabelle zeigt eine detaillierte Liste Sessions (Aktive aller laufenden NAPT-Sitzungen und die IP- NAPT-Sitzungen): Adresse des LAN-seitigen Rechners, von dem aus die Sitzung ausgeführt wird. D-Link DIR-685 Benutzerhandbuch...

  • Seite 110: Wireless

    Abschnitt 3 - Konfiguration Wireless In der Tabelle drahtloser Clients werden die zum aktuellen Zeitpunkt verbundenen drahtlosen Clients aufgelistet. Diese Tabelle zeigt auch deren jeweiligen Verbindungszeiten und MAC-Adressen. D-Link DIR-685 Benutzerhandbuch...

  • Seite 111: Support

    Nutzen Sie die DIR-685 Support-Seite, um Support-Themen zu den verschiedenen Funktionen und Leistungsmerkmalen des Geräts anzuzeigen. Klicken Sie zur Anzeige eines bestimmten Themas einfach auf den Hyperlink der Funktion oder des Leistungsmerkmals, um die entsprechenden Support-Informationen anzuzeigen. D-Link DIR-685 Benutzerhandbuch...

  • Seite 112: Funksicherheit

    Sie auf Ihrem drahtlosen Router oder Access Point eingegeben haben. WPA/WPA2 enthält eine Benutzerauthentifizierung durch das Extensible Authentication Protocol (EAP). EAP baut auf einem sichereren Public-Key-Verschlüsselungssystem auf und gewährleistet, dass ausschließlich autorisierte Netzwerknutzer Zugriff auf das Netzwerk haben können. D-Link DIR-685 Benutzerhandbuch...

  • Seite 113: Setup-Assistent Für Die Funkverbindung

    'Setup' und dann auf Wireless Connection Setup Wizard (Setup-Assistent für die Funksicherheit). Das folgende Fenster mit einer Übersicht der Schritte, die der Assistent ausführen wird, erscheint. Klicken Sie auf Next (Weiter), um den Assistenten zu starten. D-Link DIR-685 Benutzerhandbuch...
  • Seite 114 Auf dem Übersichtsfenster werden Ihre Einstellungen angezeigt. Wenn Sie die automatische Option gewählt haben, notieren Sie sich den Sicherheitsschlüssel und geben Sie ihn auf Ihren drahtlosen Clients ein.. Klicken Sie auf Save (Speichern), um Ihre Einstellungen zu speichern. D-Link DIR-685 Benutzerhandbuch...

  • Seite 115: Ein Drahtloses Gerät Mit Dem Wps-Assistenten Hinzufügen

    PIN des drahtlosen Client kennen. Klicken Sie anschließend auf Connect (Verbinden). Push Button (Verschlüsselung per Knopfdruck): Wählen Sie diese Option, um PBC (Push Button Configuration/ Konfiguration per Knopfdruck) zum Hinzufügen eines drahtlosen Client zu verwenden. Klicken Sie auf Connect (Verbindung herstellen). D-Link DIR-685 Benutzerhandbuch...

  • Seite 116: Wpa/Wpa2 (Psk) Konfigurieren

    7. Klicken Sie auf Save Settings (Einstellungen speichern), um Ihre Einstellungen zu speichern. Wenn Sie den Router mit einem Funkadapter konfigurieren, geht die Verbindung verloren, bis Sie WPA-PSK auf Ihrem Adapter aktivieren und den gleichen Kennwortsatz wie den auf dem Router eingeben. D-Link DIR-685 Benutzerhandbuch...

  • Seite 117: Wpa/Wpa2 (Eap) Konfigurieren

    7. Geben Sie den von Ihrem RADIUS Server verwendeten Port in dem Feld Port ein. 8. Geben Sie den von Ihrem RADIUS Server verwendete 'Shared Secret' in dem Feld Shared Secret ein. 9. Klicken Sie auf Save Settings (Einstellungen speichern), um Ihre Einstellungen zu speichern. D-Link DIR-685 Benutzerhandbuch...

  • Seite 118: Verbindung Zu Einem Funknetzwerk

    SSID angezeigt) und klicken Sie dann auf Connect (Verbinden). Erhalten Sie ein starkes Signal, können aber nicht auf das Internet zugreifen, prüfen Sie die TCP/IP-Einstellungen für Ihren Funkadapter. Weitere Informationen finden Sie unter Grundlagen des Netzwerkbetriebs in diesem Handbuch. D-Link DIR-685 Benutzerhandbuch...

  • Seite 119: Funksicherheit Konfigurieren

    Symbol in Ihrer Task-Leiste klicken (unterer rechter Bildschirmbereich). Wählen Sie Connect to a network (Mit einem Netzwerk verbinden). 2. Markieren Sie das Funknetz/Drahtlosnetzwerk (SSID), zu dem Sie eine Verbindung herstellen möchten, und klicken Sie auf Connect (Verbinden). D-Link DIR-685 Benutzerhandbuch...
  • Seite 120 Connect (Verbinden). Die Herstellung der Verbindung kann 20 - 30 Sekunden in Anspruch nehmen. Kommt keine Verbindung zustande, überprüfen Sie die Korrektheit der Sicherheitseinstellungen. Der Schlüssel oder Kennwortsatz muss exakt mit dem auf dem drahtlosen Router übereinstimmen. D-Link DIR-685 Benutzerhandbuch...

  • Seite 121: Verbindung Mit Wcn 2.0 In Windows Vista

    Klicken Sie auf Reset PIN to Default (PIN auf Standard zurücksetzen), um die PIN auf die Standardeinstellungen zurückzusetzen. Wenn Sie Software von Drittanbietern zum Einrichten der Wi-Fi-Sicherheit nutzen, folgen Sie genau deren jeweiligen Anleitungen. Fahren Sie anschließend mit dem folgenden Teil zum Einrichten des neu konfigurierten Routers fort. D-Link DIR-685 Benutzerhandbuch...

  • Seite 122: Verbindung Zu Einem Funknetzwerk Windows ® Xp

    (durch die SSID angezeigt) und klicken Sie dann auf Connect (Verbinden). Erhalten Sie ein starkes Signal, können aber nicht auf das Internet zugreifen, prüfen Sie Ihre TCP/IP-Einstellungen für Ihren Funkadapter. Weitere Informationen finden Sie unter Grundlagen des Netzwerkbetriebs in diesem Handbuch. D-Link DIR-685 Benutzerhandbuch...

  • Seite 123: Wpa-Psk

    XP, indem Sie mit der rechten Maustaste auf ® das entsprechende Symbol in Ihrer Task-Leiste klicken (unterer rechter Bildschirmbereich). Wählen Sie Verfügbare Drahtlosnetzwerke anzeigen. 2. Markieren Sie das Funknetz/Drahtlosnetzwerk (SSID), zu dem Sie eine Verbindung herstellen möchten, und klicken Sie auf Connect (Verbinden). D-Link DIR-685 Benutzerhandbuch...
  • Seite 124 Sie auf Verbinden. Die Herstellung der Verbindung kann 20 - 30 Sekunden in Anspruch nehmen. Kommt keine Verbindung zustande, überprüfen Sie die Korrektheit der WPA-PSK-Einstellungen. Der WPA-PSK- Kennwortsatz muss exakt mit dem auf dem drahtlosen Router übereinstimmen. D-Link DIR-685 Benutzerhandbuch...

  • Seite 125: Gemeinsamer Dateizugriff

    Netzwerkzugriffsliste, um die Benutzer oder Gruppen festzulegen, denen Sie FTP-Zugriff gewähren möchten (siehe den Teil über Netzwerkzugriffslisten auf Seite 68 für weitere Anleitungen dazu). 3. Sie können nun die Verbindung zum DIR-685 herstellen, indem Sie eine Netzwerklaufwerk zuordnen oder mithilfe von 'Netzwerkumgebung'. D-Link DIR-685 Benutzerhandbuch...

  • Seite 126: Laufwerk Zuordnen

    Sie die Option Map Network Drive (Netzwerklaufwerk zuordnen). Das Fenster Map Network Drive (Netzwerklaufwerk zuordnen) wird angezeigt. • Wählen Sie einen verfügbaren Laufwerksbuchstaben vom Dropdown- Menü Drive (Laufwerk). Browse (Durchsuchen), um • Klicken Sie auf den DIR-685 zu lokalisieren. D-Link DIR-685 Benutzerhandbuch...
  • Seite 127 Das Fenster Browse For Folder (Nach Ordner suchen) erscheint. • Gehen Sie zum gemeinsam genutzten Ordner auf dem DIR-685. • Klicken Sie auf Das folgende Fenster wird angezeigt. Es zeigt, dass das Laufwerk auf dem Rechner zugeordnet wird. D-Link DIR-685 Benutzerhandbuch...
  • Seite 128 Abschnitt 6 - Gemeinsamer Dateizugriff Doppelklicken Sie auf Ihrem Desktop auf das Symbol 'Arbeitsplatz'. Doppelklicken Sie auf das zugeordnete Laufwerk, um auf die Dateien und Ordner zuzugreifen. D-Link DIR-685 Benutzerhandbuch...

  • Seite 129: Netzwerkumgebung

    Abschnitt 6 - Gemeinsamer Dateizugriff Netzwerkumgebung Gehen Sie wie folgt vor, um mithilfe der Netzwerkumgebung das FTP-Verzeichnis des DIR-685 zu suchen: Doppelklicken Sie auf Ihrem Desktop auf das Symbol Netzwerkumgebung. D-Link DIR-685 Benutzerhandbuch...
  • Seite 130 Abschnitt 6 - Gemeinsamer Dateizugriff Das Fenster Netzwerkumgebung wird angezeigt. Klicken Sie auf der linken Seite des Fensters auf das Symbol Netzwerkressource hinzufügen. Der Assistent zum Hinzufügen von Netzwerkressourcen wird geöffnet. Klicken Sie auf Weiter, um den Assistenten zu starten. D-Link DIR-685 Benutzerhandbuch...
  • Seite 131 Abschnitt 6 - Gemeinsamer Dateizugriff Doppelklicken Sie auf den Ordner Eine andere Netzwerkressource auswählen. Klicken Sie auf Browse (Durchsuchen), um den DIR-685 zu lokalisieren. D-Link DIR-685 Benutzerhandbuch...
  • Seite 132 (Arbeitsgruppe eines Microsoft-Netzwerks > Arbeitsgruppe > DIR-685) ein und klicken Sie auf den Ordner, den Sie für FTP-Dateiübertragungen verwenden wollen. Klicken Sie auf OK, um den Ordner anzugeben. Klicken Sie auf Weiter, um das nächste Fenster anzuzeigen. D-Link DIR-685 Benutzerhandbuch...
  • Seite 133 Netzwerkressourcen beendet ist. Markieren Sie das Kontrollkästchen Diese Netzwerkumgebung nach Klicken auf 'Fertig stellen' öffnen, wenn Sie das FTP- Verzeichnis auf dem DIR-685 anzeigen möchten. Klicken Sie auf Fertig stellen, um das Einrichten des FTP- Verzeichnisses abzuschließen. D-Link DIR-685 Benutzerhandbuch...
  • Seite 134 Abschnitt 6 - Gemeinsamer Dateizugriff Das FTP-Verzeichnis auf dem DIR-685 erscheint nun als eine Netzwerkressource in Netzwerkumgebung. D-Link DIR-685 Benutzerhandbuch...

  • Seite 135: Framechannel

    Auf den folgenden Seiten werden die Schritte beschrieben, die zur Erstellung und Aktivierung Ihres FrameChannel-Kontos nötig sind. Bis Sie bei FrameChannel registriert sind, zeigt DIR-685 einen Aktivierungsmeldung wie die unten an, wenn Sie auf FrameChannel vom LCD-Hauptmenü zugreifen. D-Link DIR-685 Benutzerhandbuch...
  • Seite 136 Dienstbedingungen durch und klicken Sie zur Bestätigung auf das entsprechende Kontrollkästchen. Hinweis: Schreiben Sie sich Ihre Kontoinformationen auf, um bei Bedarf darauf zurückgreifen zu können. 6. Klicken Sie auf Save & Continue (Speichern & Weiter), um fortzufahren. D-Link DIR-685 Benutzerhandbuch...
  • Seite 137 7. Geben Sie die restlichen Informationen für Ihr Konto ein und klicken Sie auf Save & Continue (Speichern & Weiter), um fortzufahren. 8. Sie können Ihre Freunde einladen, sich Ihnen anzuschließen, oder auf I’m done! (Fertig) klicken, um Ihren FrameChannel zu starten. D-Link DIR-685 Benutzerhandbuch...
  • Seite 138 Um Änderungen auf Ihrem Kanal umgehend anzuzeigen, öffnen Sie FrameChannel vom LCD-Menü des Routers und verwenden Sie die Touchpad-Schaltflächen, um Refresh Channel (Kanal aktualisieren) auszuwählen. Hinweis: Die Schaltfläche Reset Channel (Kanal zurücksetzen) des FrameChannel-Menüs entfernt alle Ihre FrameChannel-Informationen vom Router. Nach dem Zurücksetzen der Kanalinformationen wird ein neuer Aktivierungscode angezeigt. D-Link DIR-685 Benutzerhandbuch...

  • Seite 139: Fehlerbehebung

    • Deaktivieren Sie jede Internetsicherheits-Software auf dem Computer. Software-Firewalls wie Zone Alarm, Black Ice, Norton Personal Firewall und Windows XP Firewall blockieren möglicherweise den Zugriff auf die Konfigurationsseiten. ® Prüfen Sie die Hilfedateien, die Teil Ihrer Firewall-Software sind, bezüglich weiterer Informationen zu ihrer Deaktivierung oder Konfiguration. D-Link DIR-685 Benutzerhandbuch...
  • Seite 140 • Schließen Sie Ihren Webbrowser (sofern offen) und öffnen Sie ihn. • Rufen Sie das Webmanagement auf. Öffnen Sie Ihren Webbrowser und geben Sie die IP-Adresse Ihres D-Link Routers auf der Adresszeile ein. Das sollte die Anmeldeseite für Ihr Webmanagement öffnen.
  • Seite 141 XP geben cmd ein) und drücken auf die Eingabetaste (oder aufOK). • Sobald das Fenster geöffnet ist, geben Sie einen speziellen Ping unter Verwendung der folgenden Syntax ein: ping [url] [-f] [-l] [MTU-Wert] Beispiel: ping yahoo.com -f -l 1472 D-Link DIR-685 Benutzerhandbuch...
  • Seite 142 Sekunden unterbrechen. Schließen Sie das Stromadapterkabel anschließend wieder an den Netzstrom an und warten Sie eine kurze Zeit, bis der Router einen Neustart durchgeführt hat. Hinweis: Der Router hat keine EIN/AUS-Taste. Der Rücksetzknopf auf der Rückseite des Router dient zur Wiederherstellung der werkseitigen Routerreinstellungen. D-Link DIR-685 Benutzerhandbuch...

  • Seite 143: Grundlagen Des Netzwerkbetriebs

    Grundlagen des Netzwerkbetriebs Überprüfung Ihrer IP-Adresse Nachdem Sie Ihren neuen D-Link-Adapter installiert haben, sollten standardmäßig die TCP/IP-Einstellungen eingerichtet werden, um automatisch eine IP-Adresse von einem DHCP-Server (d. h. drahtlosem Router) zu beziehen. Zur Verifizierung Ihrer IP-Adresse führen Sie bitte folgende Schritte durch.

  • Seite 144: Statische Zuweisung Einer Ip-Adresse

    Windows 2000 - ® Eigenschaften. Schritt 2 Klicken Sie mit der rechten Maustaste auf die LAN-Verbindung, die Ihren D-Link Netzwerkadapter darstellt, und wählen Sie Eigenschaften. Schritt 3 Markieren Sie Internetprotokoll (TCP/IP) und klicken Sie auf Eigenschaften. Schritt 4 Klicken Sie auf Folgende IP-Adresse verwenden und geben Sie eine IP-Adresse, die auf dem gleichen Subnetz wie Ihr Netzwerk ist, oder die LAN IP-Adresse auf Ihrem Router ein.

  • Seite 145: Glossar

    Verbindungen zwischen Desktop- und Laptop-Computern, PDAs, digitalen Kameras, Scanner und Mobiltelefonen und Druckern. Ein Bluetooth-Funksignal kann ein Signal bis zu 92 m übertragen. Kabelmodem - Ein Gerät, das Daten über eine Koaxialleitung (TV) überträgt und beim Internetzugang hohe Bandbreitentransferraten erzielt. * Der DIR-685 unterstützt lediglich 2,4 GHz D-Link DIR-685 Benutzerhandbuch...
  • Seite 146 Internetdienstanbieter (auch ISP (Internet Service Provider) - Unternehmen, das den Internetzugang bereitstellt, wie Telekom, Arcor, Cox, Adelphia, SBC, Verizon, Comcast und viele andere. LAN (Local Area Network) - Eine miteinander verbundene Gruppe von Computern, die Daten und periphäre Geräte wie Drucker, Scanner usw. gemeinsam nutzen können. D-Link DIR-685 Benutzerhandbuch...
  • Seite 147 WPA (Wi-Fi Protected Access) - Eine Verschlüsselungsmethode für ein WLAN, die stärker und sicherer ist als WEP. Sie soll verhindern, dass Eindringlinge Zugang zu drahtlosen Netzen bekommen. WLAN (Wireless Local Area Network) - Bezeichnet ein „drahtloses“, lokales Funknetz, das hochfrequente Radiowellen verwendet, um mit Geräten zu kommunizieren. D-Link DIR-685 Benutzerhandbuch...

  • Seite 148: Technische Daten

    • 24 Mbit/s Festplatte • 18 Mbit/s • 12 Mbit/s • 11 Mbit/s • 9 Mbit/s • 2.5” SATA 4, 5 • 6 Mbit/s • 5,5 Mbit/s • 2 Mbit/s • 1 Mbit/s Betriebstemperatur • 0° ~ 30° C D-Link DIR-685 Benutzerhandbuch...
  • Seite 149 Im Lieferumfang dieses Geräts ist keine Festplatte enthalten. Aktuelle 2.5” SATA Festplattenlaufwerke unterstützen bis zu 500 GB. Die Kapazität kann sich je nach ausstehender zukünftiger Technologie erhöhen. Dieses Gerät kann möglicherweise mit SATA-Laufwerken einer älteren Generation nicht genutzt werden. Sie finden eine Liste der SATA-Laufwerke, die nachweislich mit diesem Gerät verwendet werden können, auf Ihrer D-Link Support Website. Maximale Fotodateigröße: 5 MB Externe Festplattenunterstützung: Beschränkt auf 2,5 Zoll Festplatte ohne externe Stromversorgung.

Inhaltsverzeichnis
