5. Einstellen der Anzeige

5.1. Einschalten

Nach Abschluss der Installation können Sie das Gerät durch Anlegen der Versorgungsspannung in Betrieb
setzen. Prüfen Sie zuvor noch einmal alle elektrischen Verbindungen auf deren korrekten Anschluss.
Startsequenz
Während des Einschaltvorgangs wird für 1 Sekunde der Segmenttest (8 8 8 8), die Meldung des Softwaretyps
und im Anschluss für die gleiche Zeit die Software-Version angezeigt. Nach der Startsequenz folgt der
Wechsel in den Betriebs- bzw. Anzeigemodus.

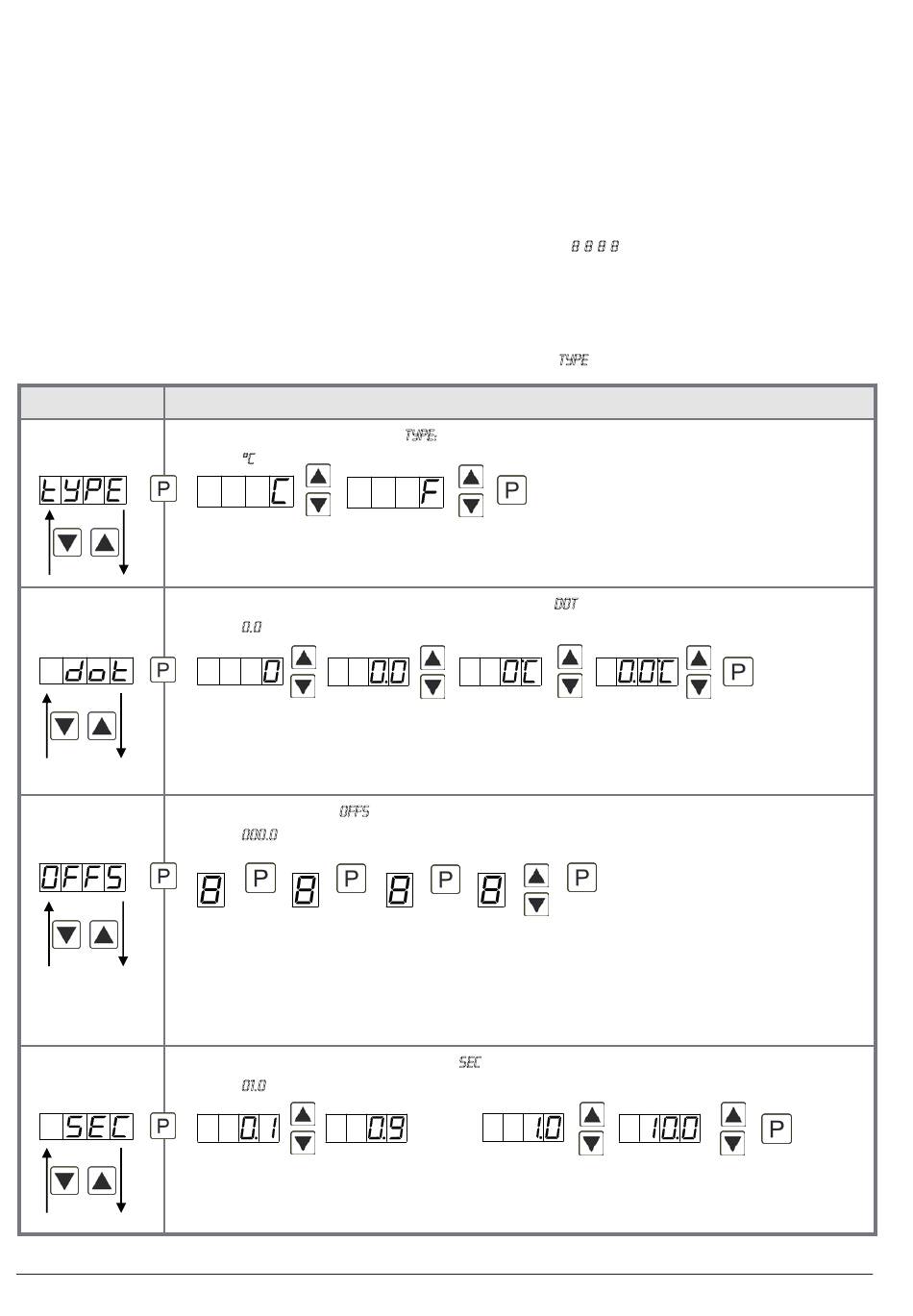

5.2. Standardparametrierung:
Um die Anzeige parametrieren zu können, muss im Betriebsmodus [P] für 1 Sekunde gedrückt werden. Die
Anzeige wechselt nun in die Menü-Ebene mit dem ersten Menüpunkt TYPE.
Menü-Ebene Parameter-Ebene
Art der Temperaturmessung, TYPE:
Default: °C
Zur Darstellung der Temperatur kann man unter °C und °F wählen. Mit [P] wird die Auswahl
bestätigt und die Anzeige wechselt zurück zur Menü-Ebene.
Einstellen der Kommastelle/Dimensionszeichen, DOT:
Default: 0.0
Die Dezimalstelle und die physikalische Einheit der Anzeige lassen sich mit [▼] [▲] einstellen.
Ist z.B. die Temperaturmessung in °C gewählt, kann man in der Parameterebene 0°C bzw.
0,0°C anwählen. Mit [P] wird die Auswahl bestätigt und die Anzeige wechselt zurück in die
Menü-Ebene.
Leitungsanpassung, offs:
Default: 000.0
Der Wert für den Fühlerabgleich wird von der kleinsten zur größten Stelle mit [▼] [▲] ange-
passt und stellenselektiv mit [P] bestätigt. Nach der letzten Stelle wechselt die Anzeige zurück
in die Menü-Ebene. Der Werteabgleich bei einer Temperaturmessung in °C kann zwischen -
20,0 und +20,0 und bei einer Messung in °F zwischen -36,0 und +36,0 eingestellt werden. Wird
die Art der Messung später umgeschaltet, wird der Wert gerundet.
Einstellen der Messzeit/Anzeigezeit, SEC:
Default: 01.0
Die Anzeigezeit wird mit [▲] [▼] eingestellt. Dabei wird bis 1 Sekunde in 0.1er Schritten und
bis 10.0 in 1.0er Schritten gesprungen. Mit [P] wird die Auswahl bestätigt und die Anzeige
wechselt in die Menü-Ebene.
