3. Elektrischer Anschluss

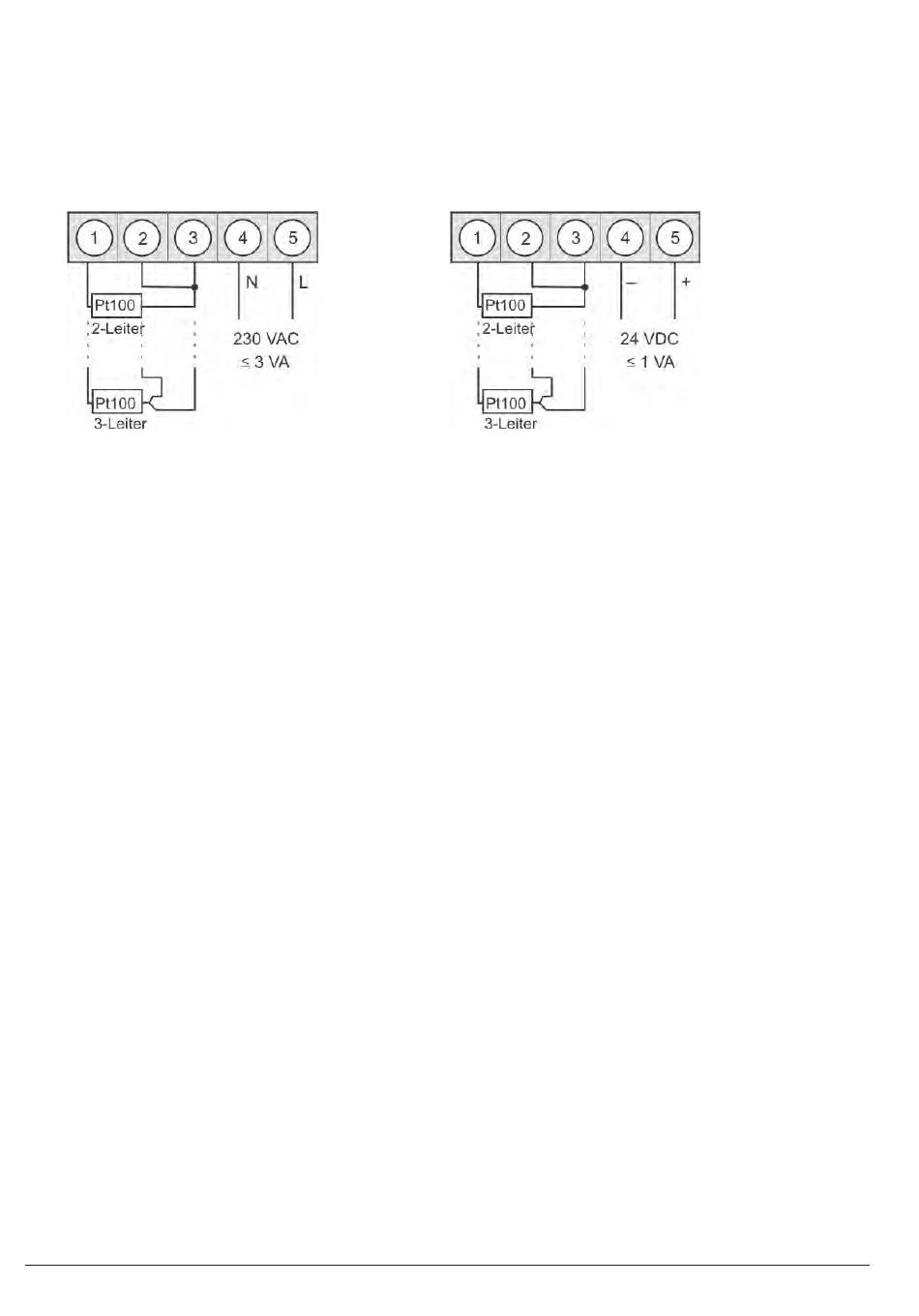

Typ M1-3TR4B.030C.570DD
Typ DAP-101x200S
Versorgung 230 VAC
Hinweis:
Bei Temperatursensoren die keine galvanische Verbindung zu einem Fremdpotential haben kann man
die galvanische Trennung des Gerätes durch eine Brücke von Klemme 3 nach 4 aufheben und somit die
Anzeige gegen Störungen von Außen stabilisieren.
Bei Geräten mit 230 VAC Versorgung muss man Klemme 3 auf Messerde beziehen.
