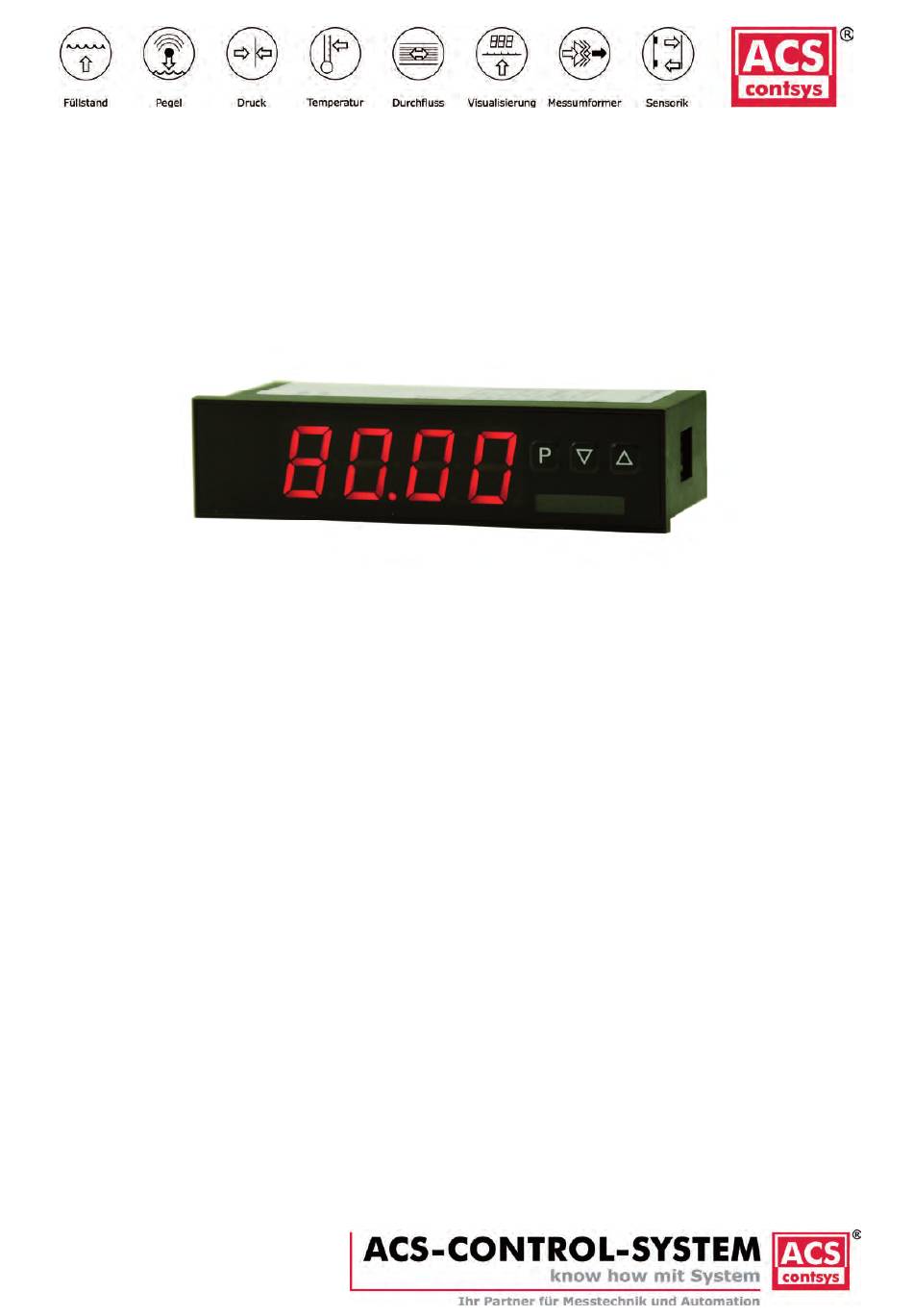

Bedienungsanleitung M1
Pt100 2-/3-Leiter: -200°C...850°C / -328°F...1562°F
Bedienungsanleitung
DAP-101x200S
Pt100 2-/3-Leiter: -200°C...850°C / -328°F...1562°F
Geräteeigenschaften:
• rote Anzeige von -1999...9999 Digits (optional: grüne, orange oder blaue Anzeige)
• geringe Einbautiefe: 60 mm ohne Steckklemme
• Anzeigenjustierung über Werksvorgaben oder direkt am Sensorsignal möglich
• Min/Max-Speicher
• Anzeigenblinken bei Grenzwertüberschreitung/Grenzwertunterschreitung
• Leitungsanpassung
• Programmiersperre über Codeeingabe
• Schutzart IP65 frontseitig
• steckbare Schraubklemme
• Zubehör: PC-basierte Konfigurationssoftware mit CD und USB-Adapter für Anzeigen ohne
Tastatur und zur einfachen Parametrierung von Standardgeräten
M1_3CD.pdf Stand: 10.07.2014
96x24
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für ACS contsys DAP-101
Inhaltszusammenfassung für ACS contsys DAP-101
- Seite 1 Bedienungsanleitung M1 Pt100 2-/3-Leiter: -200°C…850°C / -328°F…1562°F Bedienungsanleitung DAP-101x200S Pt100 2-/3-Leiter: -200°C…850°C / -328°F…1562°F Geräteeigenschaften: • rote Anzeige von -1999…9999 Digits (optional: grüne, orange oder blaue Anzeige) • geringe Einbautiefe: 60 mm ohne Steckklemme • Anzeigenjustierung über Werksvorgaben oder direkt am Sensorsignal möglich •...
- Seite 2 24V DC galvanisch getrennt 4...20 MA, 2-Leiter Stromschleifenanzeige Funktionseingang Pt100-Eingang, 2 + 3-Leiter bis 850°C Funktionsausgang Anzeiger (230V AC + 24V DC Version) Standardkonfiguration Standard, Schutzart IP65 DAP-101 ACS-CONTROL-SYSTEM GmbH l Lauterbachstr. 57 l D-84307 Eggenfelden l www.acs-controlsystem.de l info@acs-controlsystem.de...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Kurzbeschreibung Montage Elektrischer Anschluss und Anschlussbeispiele Funktionsbeschreibung und Bedienung 4.1. Programmiersoftware PM-TOOL Einstellen der Anzeige 5.1. Einschalten 5.2. Standardparametrierung (flache Bedienebene) Wertzuweisung zur Steuerung des Signaleingangs, Leitungsanpassung 5.3. Programmiersperre RUN Aktivierung/Deaktivierung der Programmiersperre oder Wechsel in die erweiterte Parametrierung 5.4. -
Seite 4: Kurzbeschreibung
Das Schalttafeleinbauinstrument M1-3C ist eine 4-stellige Anzeige für Pt100-Fühler und einer visuellen Das Schalttafeleinbauinstrument M1-3C ist eine 4-stellige Anzeige für Pt100-Fühler und einer visuellen Das Schalttafeleinbauinstrument DAP-101 ist eine 4-stellige Anzeige für Pt100-Fühler und einer visuellen Grenzwert- Grenzwertüberwachung über das Display. Die Konfiguration erfolgt über drei Fronttaster oder mittels Grenzwertüberwachung über das Display. -
Seite 5: Elektrischer Anschluss Und Anschlussbeispiele
3. Elektrischer Anschluss 3. Elektrischer Anschluss Typ M1-3TR4B.030C.570DD Typ M1-3TR4B.030C.770DD Typ DAP-101x200S Typ DAP-101x200S Versorgung 230 VAC Versorgung 24 VDC galv. getrennt Hinweis: Bei Temperatursensoren die keine galvanische Verbindung zu einem Fremdpotential haben kann man die galvanische Trennung des Gerätes durch eine Brücke von Klemme 3 nach 4 aufheben und somit die Anzeige gegen Störungen von Außen stabilisieren. -
Seite 6: Funktionsbeschreibung Und Bedienung
4. Funktionsbeschreibung und Bedienung 4. Funktionsbeschreibung und Bedienung Bedienung Die Bedienung wird in zwei verschiedene Ebenen eingeteilt. Menü-Ebene Hier kann zwischen den einzelnen Menüpunkten navigiert werden. Parameter-Ebene: Die im Menüpunkt hinterlegten Parameter lassen sich hier parametrieren. Funktionen, die man anpassen oder verändern kann, werden immer mit einem Blinken der Anzeige signalisiert. -
Seite 7: Einstellen Der Anzeige
5. Einstellen der Anzeige 5. Einstellen der Anzeige 5.1. Einschalten Nach Abschluss der Installation können Sie das Gerät durch Anlegen der Versorgungsspannung in Betrieb setzen. Prüfen Sie zuvor noch einmal alle elektrischen Verbindungen auf deren korrekten Anschluss. Startsequenz Während des Einschaltvorgangs wird für 1 Sekunde der Segmenttest (8 8 8 8), die Meldung des Softwaretyps und im Anschluss für die gleiche Zeit die Software-Version angezeigt. -
Seite 8: Programmiersperre Run
5. Einstellen der Anzeige Menü-Ebene Parameter-Ebene 5.3. Programmiersperre RUN Aktivierung/Deaktivierung der Programmiersperre und Abschluss der Standardparame- trierung run: Default: uloc Hier kann mit [▲] [▼] zwischen deaktivierter Tastensperre Uloc (Werkseinstellung) und aktivierter Tastensperre Loc gewählt werden. Die Auswahl erfolgt mit [P]. Hiernach bestätigt die Anzeige die Einstellungen mit „- - - - „... -
Seite 9: Einstellung Von Grenzwerten Zur Optischen Alarmierung, Li-1
5. Einstellen der Anzeige Menü-Ebene Parameter-Ebene Grenzwerte/Limits, LI-1: Default: 0200 Der Grenzwert gibt die Schwelle an, ab der der Alarm reagiert bzw. aktiviert /deaktiviert wird. Hysterese für Grenzwerte, HY-1: Default: 0000 Die Hysterese definiert eine Differenz zum Grenzwert um die ein Alarm verspätet reagiert. Funktion für Grenzwertunterschreitung/Grenzwertüberschreitung, FU-1: Default: hi9h Die Grenzwertverletzung wird mit Louu (für LOW = unterer Grenzwert) und die mit HiGH (für... -
Seite 10: Sicherheitsparameter Zum Sperren Der Programmierung, Code
6. Reset auf Defaultwerte Menü-Ebene Parameter-Ebene Funktion für Grenzwertunterschreitung/Grenzwertüberschreitung, FU-2: Default: hi9h Die Grenzwertverletzung wird mit Louu (für LOW = unterer Grenzwert) und die mit HiGH (für HIGH = oberer Grenzwert) ausgewählt. Abgeleitet von „lower limit“ = unterer Grenzwert und higher limit = oberer Grenzwert. -
Seite 11: Alarme / Schaltpunkte
7. Alarme / Schaltpunkte 7. Alarme / Schaltpunkte Funktionsprinzip der optischen Schaltpunkte: Grenzwertüberschreitung „High“ Beim Arbeitsstrom ist der Schaltpunkt S1-S2 unterhalb der Schaltschwelle abgeschaltet und wird mit Erreichen der Schaltschwelle aktiviert. Grenzwertunterschreitung „low“ Beim Ruhestrom ist der Schaltpunkt S1-S2 unterhalb der Schaltschwelle geschaltet und wird mit Erreichen der Schaltschwelle abgeschaltet Alarme / optische Grenzwertdarstellung... -
Seite 12: Technische Daten
8. Technische Daten 8. Technische Daten Gehäuse Abmessungen 96x24x60 mm (BxHxT) 96x24x74 mm (BxHxT) einschließlich Steckklemme Einbauausschnitt 92,0 +0,8 x 22,2 +0,3 Wandstärke bis 3 mm Befestigung Schraubelemente Material PC Polycarbonat, schwarz, UL94V-0 Dichtungsmaterial EPDM, 65 Shore, schwarz Schutzart Standard IP65 (Front), IP00 (Rückseite) Gewicht ca. - Seite 13 8. Technische Daten Umgebungsbedingungen Arbeitstemperatur 0°C…60°C Lagertemperatur -20°C…80°C Klimafestigkeit relative Feuchte 0-80% im Jahresmittel ohne Betauung EN 61326 CE-Zeichen Konformität gemäß Richtlinie 2004/108/EG Sicherheitsbestimmungen Gemäß Niederspannungsrichtlinie 2006/95/EG EN 61010; EN 60664-1 ACS-CONTROL-SYSTEM GmbH l Lauterbachstr. 57 l D-84307 Eggenfelden l www.acs-controlsystem.de l info@acs-controlsystem.de...
-
Seite 14: Sicherheitshinweise
Installation Installation Installation Das DAP-101-Gerät darf ausschließlich durch eine Fachkraft mit entsprechender Qualifikation, wie z.B. Das M1-3C-Gerät darf ausschließlich durch eine Fachkraft mit entsprechender Qualifikation, wie Das M1-3C-Gerät darf ausschließlich durch eine Fachkraft mit entsprechender Qualifikation, wie Das M1-3C-Gerät darf ausschließlich durch eine Fachkraft mit entsprechender Qualifikation, wie einem Industrieelektroniker oder einer Fachkraft mit vergleichbarer Ausbildung, installiert werden. -
Seite 15: Fehlerbehebung
10. Fehlerbeschreibung 10. Fehlerbehebung Fehlerbeschreibung Maßnahmen Das Gerät zeigt einen permanenten • Der Eingang hat einen sehr großen Überlauf an. Messwert, überprüfen Sie die Messstrecke. • Der Eingang ist offen. Das Gerät zeigt einen permanenten • Der Eingang hat einen sehr kleinen Unterlauf an.
