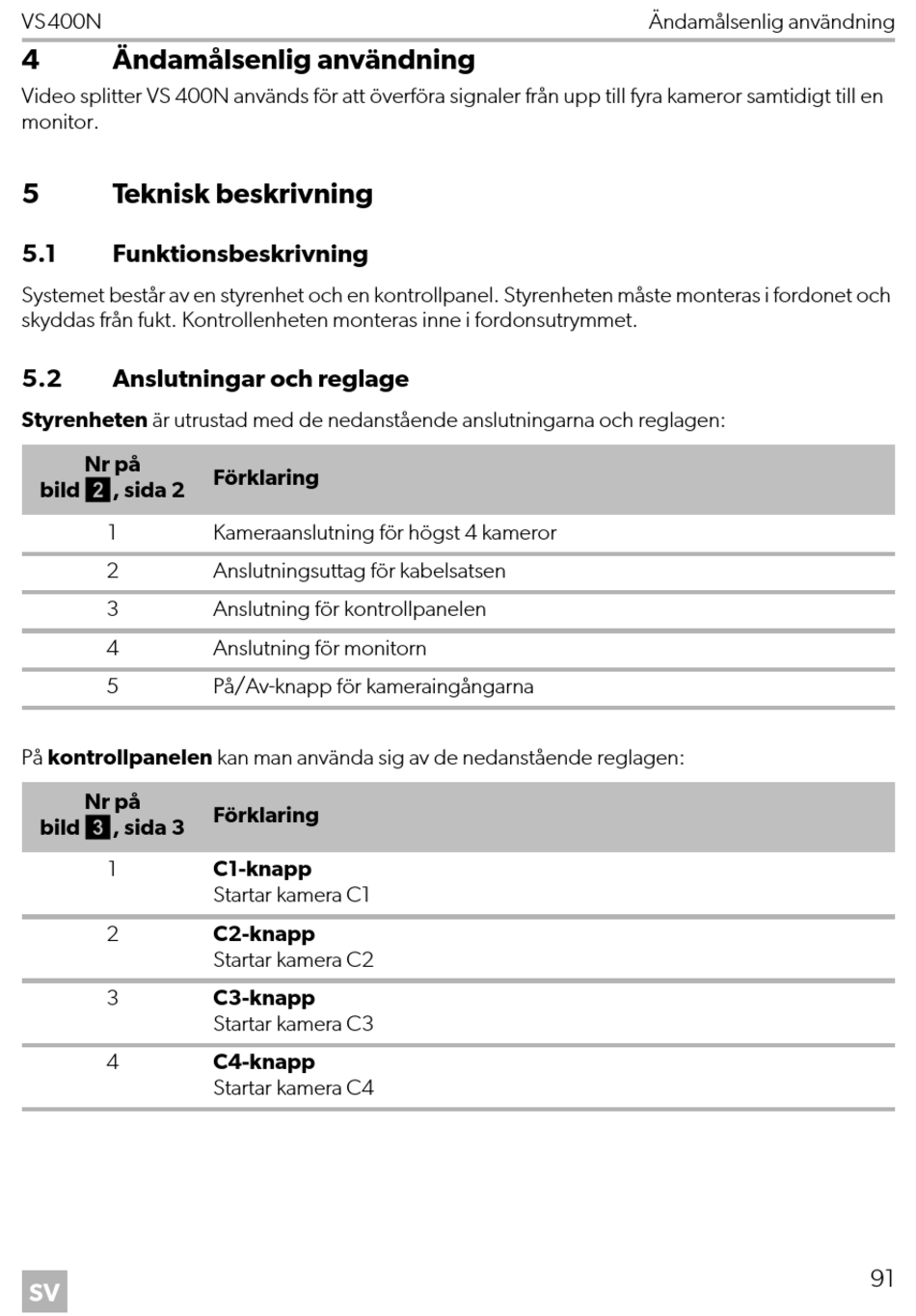

VS400N
4 Ändamålsenlig användning
Video splitter VS 400N används för att överföra signaler från upp till fyra kameror samtidigt till en
monitor.
5

Teknisk beskrivning

5.1 Funktionsbeskrivning
Systemet består av en styrenhet och en kontrollpanel. Styrenheten måste monteras i fordonet och
skyddas från fukt. Kontrollenheten monteras inne i fordonsutrymmet.
5.2 Anslutningar och reglage
Styrenheten är utrustad med de nedanstående anslutningarna och reglagen:
Nr på
bild 2, sida 2
1
2
3
4
5
På kontrollpanelen kan man använda sig av de nedanstående reglagen:
Nr på
bild 3, sida 3
1
2
3
4
SV
Förklaring
Kameraanslutning för högst 4 kameror
Anslutningsuttag för kabelsatsen
Anslutning för kontrollpanelen
Anslutning för monitorn
På/Av-knapp för kameraingångarna
Förklaring
C1-knapp
Startar kamera C1
C2-knapp
Startar kamera C2
C3-knapp
Startar kamera C3
C4-knapp
Startar kamera C4
Ändamålsenlig användning
91
