Installationsschritt 3:
Zusammenbau der BSPT Anschlussstücke

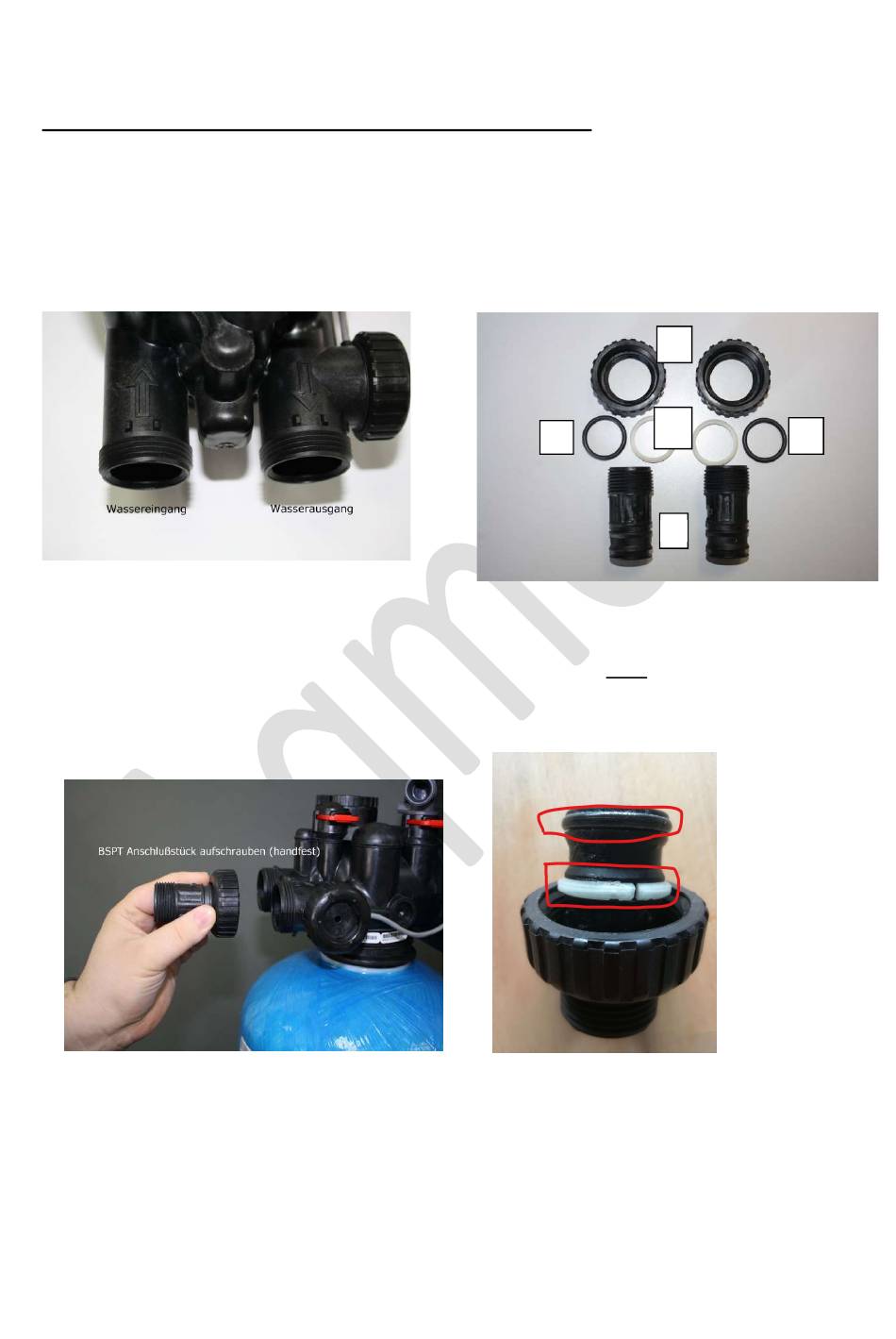

Auf der Rückseite des Steuerkopfes befinden sich zwei Öffnungen mit Außengewinde und Pfeilen,
die Wassereingang – und Ausgang kennzeichnen. Auf diese Gewinde müssen zwei Übergangstü-
cke geschraubt werden, die den Übergang auf europäische Gewinde (BSPT Gewinde) ermögli-
chen. Diese beiden Anschlussstücke befinden sich in einer Plastiktüte zusammen mit einer Be-
schreibung, wie die Einzelteile zusammengebaut werden. Auf der Beschreibung steht als Über-
schrift folgender Text: WS 1 Fitting 1" Plastic BSPT.
2
3
4
4
1
Bauen Sie die Teile, wie auf der Zeichnung in der Beschreibung dargestellt( 1,2,3,4), zusammen und
schrauben Sie die beiden Übergangsstücke mit der Überwurfmutter auf den Ein- und Ausgang des
Steuerventils. Ziehen Sie die Überwurfmuttern nur mit der Hand an und verwenden Sie dazu keine
Zange. Die Abdichtung erfolgt über Gummidichtungen und benötigt nicht das Festziehen mit einer
Zange. Die beiden Rohre mit dem Außengewinde sind nach dem Anziehen nicht starr, sondern lassen
sich bewegen. Das ist so gewünscht, um etwas Spielraum beim Übergang auf Anschlussschläuche oder
fest verlegte Rohre zu gewährleisten.
5
Servicetelefon: 06106 / 7701030
