Installationsanleitung für Steuerventil CLACK WS 1 CI computerge-
steuert
Installationsschritt 1:
Einbindung des Steuerventils CLACK WS 1 CI in das Hauptwasser Netz.
Vor Beginn der Arbeiten schließen Sie bitte den Hauptabsperrschieber.
Öffnen Sie dann eine Zapfstelle und lassen den Restwasserdruck ab.
Der Montageblock ist von einem fachkundigen Installateur im Installationsstrang nach dem Wasser-
zähler, dem Wasserfilter und ggf. dem Druckminderer einzubauen.
Um Schäden an der Anlage zu vermeiden, sollte vor der Anlage ein Schutzfilter installiert werden. Sollte
der Wasserdruck über dem maximalen Betriebsdruck liegen, ist zudem ein Druckminderer erforderlich.
Achten Sie bei dem Montageblock unbedingt auf die Flussrichtung (Pfeil auf dem Montageblock).
Setzen Sie diesen entsprechend der Flussrichtung Prüfhahn (vorne) und Stopfen (hinten) ein.
Schließen Sie die äußeren beiden Ventile des Montageblocks. Öffnen Sie dann das mittlere Bypass
Ventil. Der Hauptabsperrschieber kann dann wieder geöffnet werden. Das Wasser fließt nun durch den
Bypass des Montageblocks. Auf Dichtigkeit prüfen.

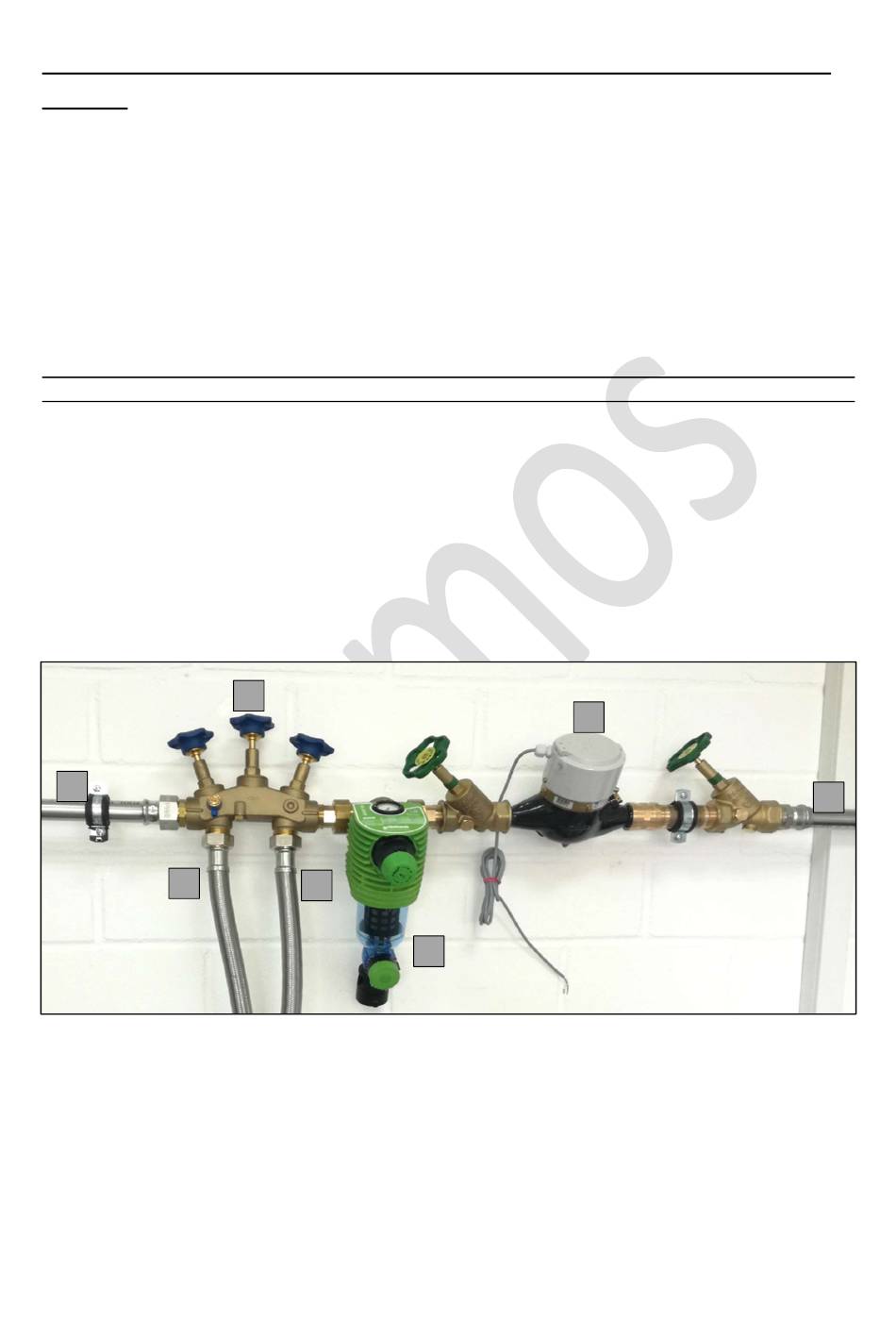

Das folgende Bild zeigt wie ein Wasserenthärter oder Nitratfilter zusammen mit dem Montageblock
an das Hauswassernetz angeschlossen wird. (Fließrichtung von rechts nach links)
7
6
s)
1. Hauptwasserleitung, Eingang vom Stadtwasser
2. Wasserzähler
3. Rückspülfilter mit integriertem Druckminderer
4. Montageblock mit Bypass Funktion und Verschneide Ventil
5. Wasserzufuhr (in die Anlage)
6. Wasserabfuhr (aus der Anlage)
7. Weiterer Rohrverlauf / Wasserverteilung
3
4
5
2
3
Servicetelefon: 06106 / 7701030
